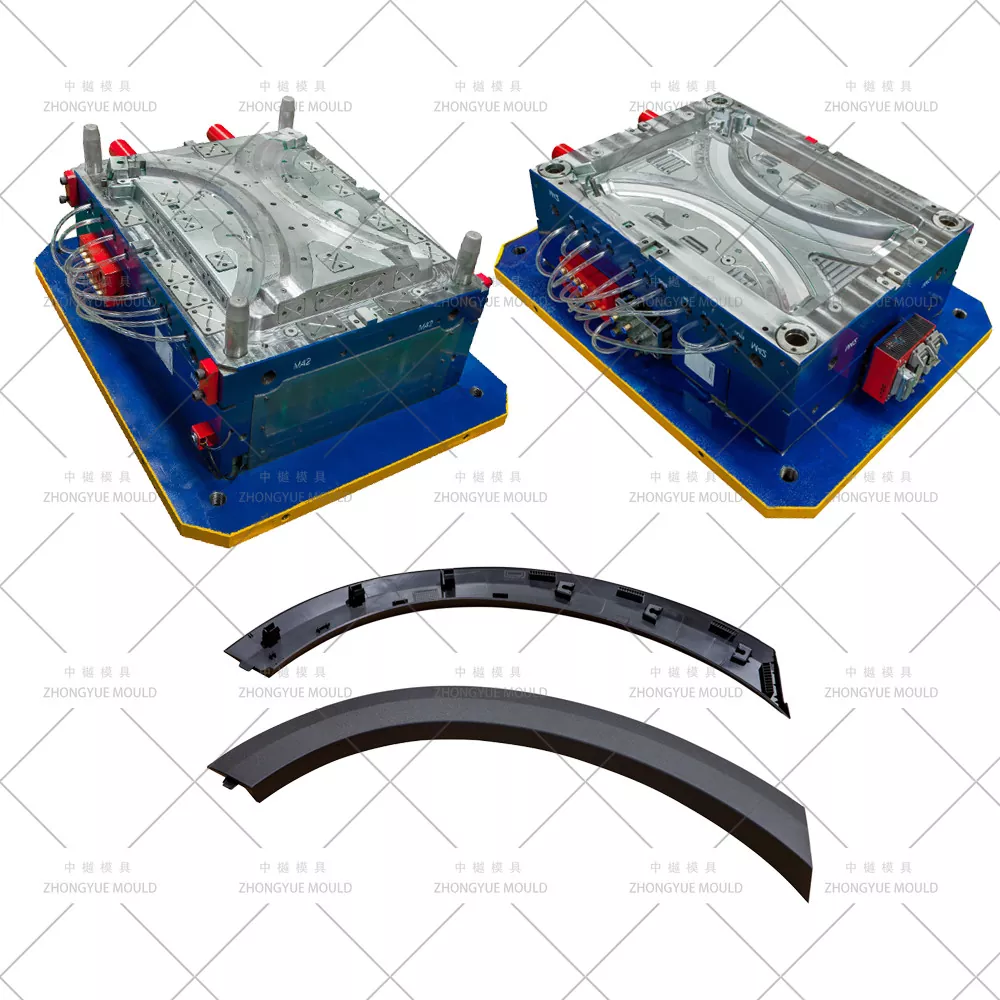

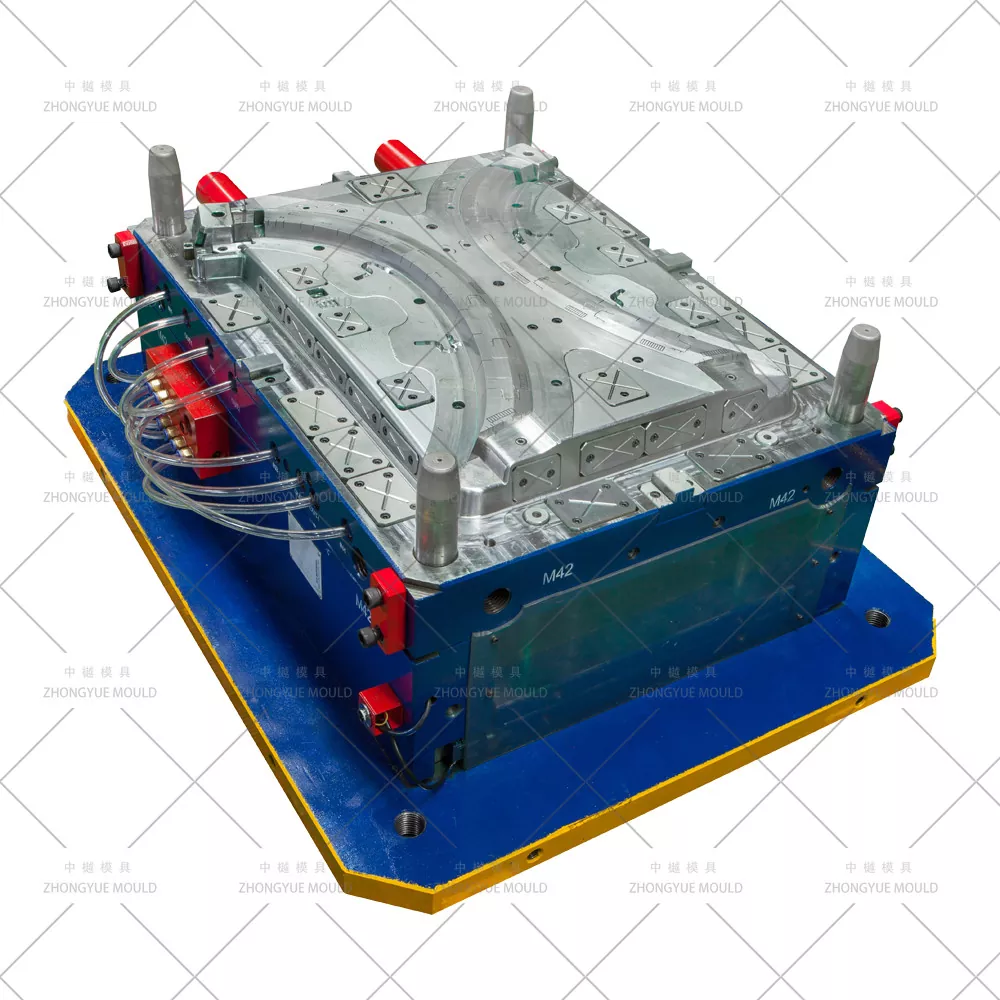

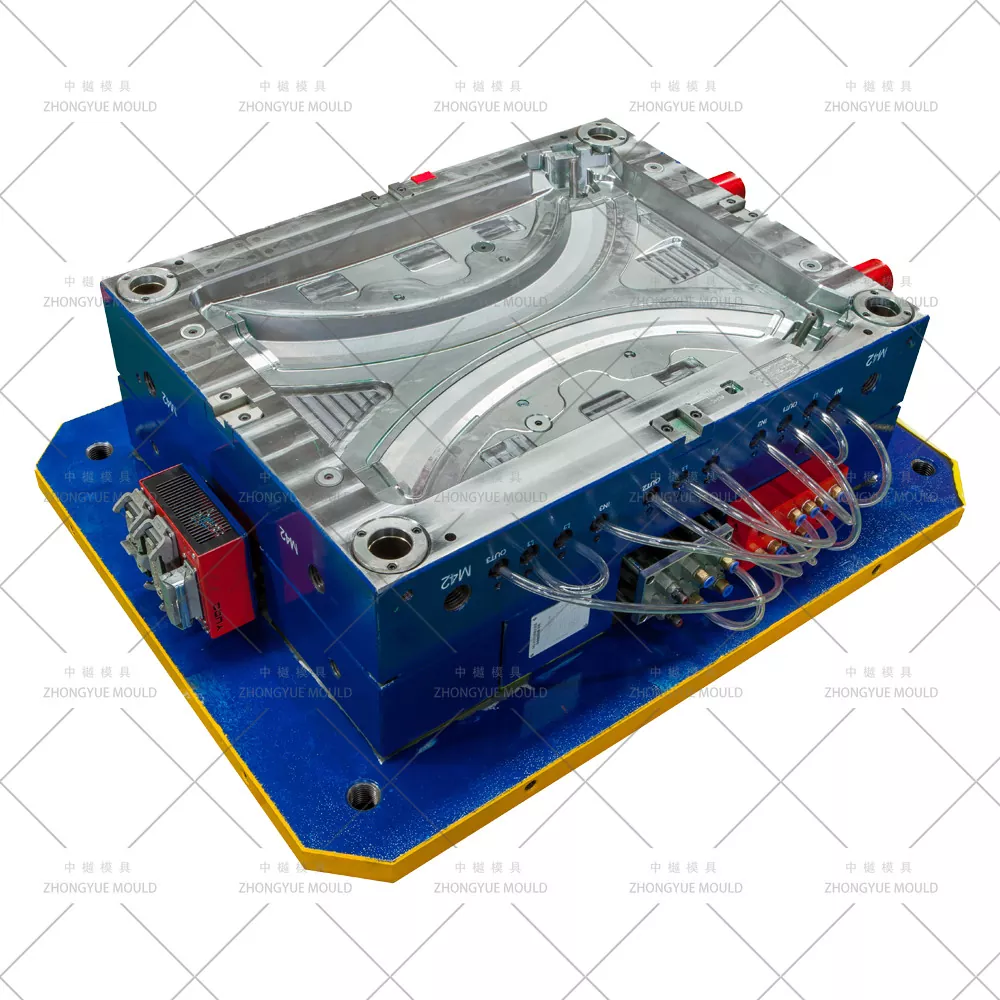

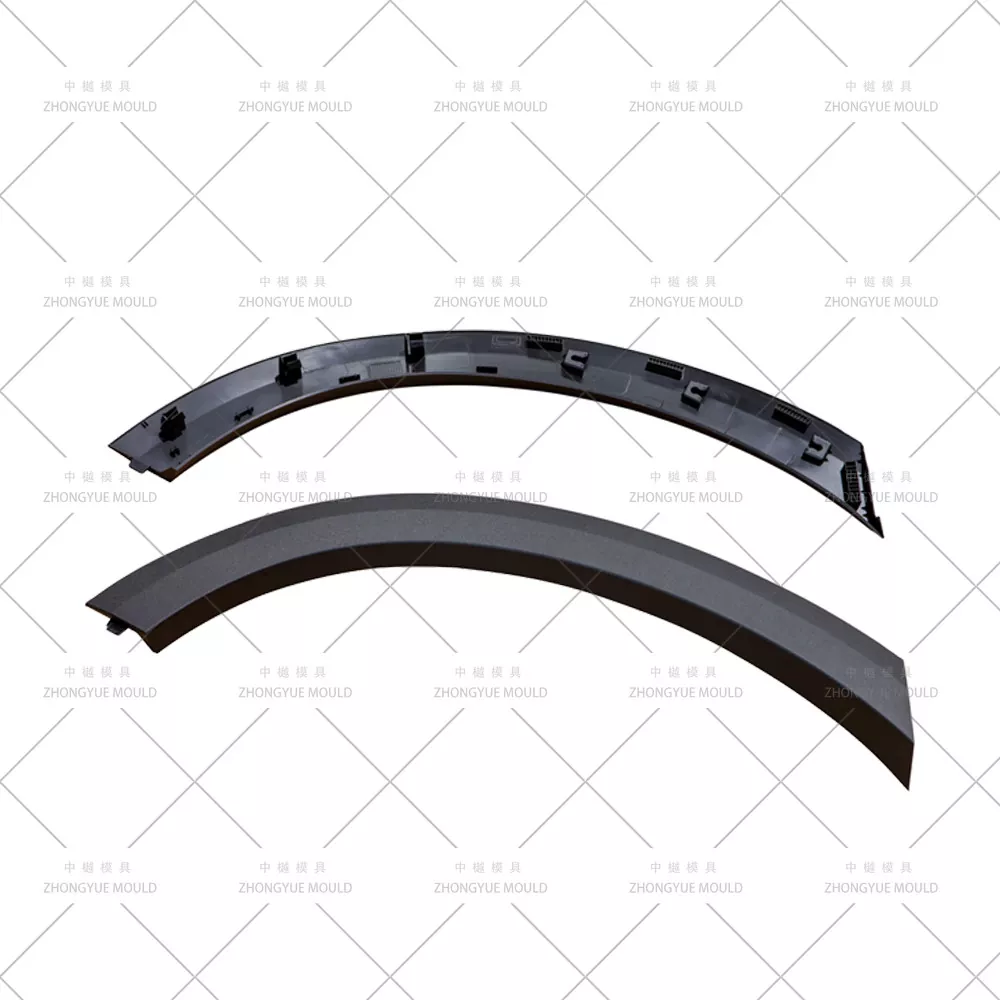

ZHONGYUE MOLD হল একটি অভিজ্ঞ চাইনিজ ইনজেকশন ছাঁচ প্রস্তুতকারক যা বিশ্বব্যাপী Tier-1 অটো যন্ত্রাংশ সরবরাহকারী, OEM এবং অফ-রোড আফটার মার্কেটে অটোমোটিভ রিয়ার ফেন্ডার ফ্লেয়ার মোল্ডস / রিয়ার হুইল আর্চ ফ্লেয়ার মোল্ডস (রিয়ার ফেন্ডার আইব্রো মোল্ডস) সরবরাহ করে। রিয়ার ফেন্ডার ফ্লেয়ারগুলি সাধারণত কালো TPO বা PP+EPDM-T20-এ ভারী ম্যাট গ্রেইন (VDI 30-42) দিয়ে তৈরি করা হয়, অথবা ABS/PC+ABS প্রাইমার-এ বডি-কালার পেইন্টিংয়ের জন্য প্রস্তুত। সামনের ফ্লেয়ারের বিপরীতে, পিছনের ফ্লেয়ারে সাধারণত কোন সাইড টার্ন-সিগন্যাল ল্যাম্প কাট-আউট থাকে না কিন্তু জ্বালানী ফিলার নেক রিসেস ক্লিয়ারেন্সের প্রয়োজন হতে পারে (নির্দিষ্ট সেডান/কুপ মডেল) এবং পিছনের বাম্পার, পিছনের দরজা/কোয়ার্টার প্যানেল এবং পিছনের ভিতরের চাকার আর্চ লাইনারের সাথে সুনির্দিষ্ট ফাঁক/ফ্লাশ বজায় রাখতে হবে। আমাদের ছাঁচে ডিপ-ড্র ইজেকশন সিস্টেম, পিছনের দিকে লুকানো সাবমেরিন গেট, বাঁকা প্যানেলের জন্য সুষম শীতলতা এবং শক্তিশালী ক্লিপ-বস গঠনের বৈশিষ্ট্য রয়েছে।
OE ন্যারো রিয়ার ফ্লেয়ার, ওয়াইড-বডি রিয়ার ফেন্ডার ফ্লেয়ার (SUV/পিকআপ অফ-রোড কিট) থেকে রিয়ার ফেন্ডার আইব্রো/আর্ক ট্রিম পর্যন্ত, আমরা স্টিল কাটার আগে সম্পূর্ণ DFM পর্যালোচনা এবং মোল্ডফ্লো সিমুলেশন প্রদান করি।
|
আইটেম |
স্পেসিফিকেশন / বিকল্প |
|
|
ছাঁচের নাম |
অটোমোটিভ রিয়ার ফেন্ডার ফ্লেয়ার / রিয়ার হুইল আর্চ ফ্লেয়ার (ফেন্ডার আইব্রো) ইনজেকশন ছাঁচ |
|
|
গহ্বর এবং কোর ইস্পাত |
প্রি-কঠিন 718H (HRC 33–38), 2738HH; প্রোটোটাইপের জন্য P20; উচ্চ পরিধান স্লাইড জন্য H13 nitrided; ক্রোম/লোগো জোনের জন্য S136 ঐচ্ছিক |
|
|
ছাঁচ বেস |
LKM / DME / HASCO / স্ব-পরিকল্পিত (650T–1800T প্রেসের জন্য উপযুক্ত) |
|
|
গহ্বর |
একক গহ্বর (1×1); 1+1 আয়না গহ্বর (L+R একযোগে) উপলব্ধ |
|
|
রানার সিস্টেম |
কোল্ড রানার (সাব/এজ গেট) বা হট রানার - 2-6 ড্রপ (ইউডো / সিনভেনটিভ / মোল্ড-মাস্টার ঐচ্ছিক) |
|
|
গেটের ধরন |
ভিতরের ফ্ল্যাঞ্জ / পিছনের দিকে সাবমেরিন গেট; পাখা গেট; হট ড্রপ সরাসরি গেটিং যেখানে প্রযোজ্য |
|
|
ইজেকশন |
ইজেক্টর পিন + ইজেক্টর ব্লক / স্ট্রিপার প্লেট / প্রাথমিক নির্গমন; রোবট টেক-আউট ইন্টারফেস |
|
|
কুলিং |
ব্যাফেলস Ø8–12 মিমি, বুদবুদ, বেসিউ ইনসার্টস রেডিআই এবং ক্লিপ বসের কাছাকাছি, মাল্টি-সার্কিট |
|
|
স্লাইড / লিফটার |
ক্লিপ অবকাশ এবং (যদি প্রযোজ্য) জ্বালানী-ঘাড় ছাড়পত্রের জন্য অ্যাঙ্গল-পিন স্লাইড বা মিনি হাইড্রোলিক সিলিন্ডার; ক্লিপ সিট আন্ডারকাট জন্য lifters |
|
|
সারফেস ফিনিশ |
ক্যাভিটি ভিডিআই 27–42 ম্যাট গ্রেইন / এমটি টেক্সচার; কোর সাটিন; পেইন্টযোগ্য সংস্করণের জন্য SPI A1/A2 পলিশ; লোগো খোদাই সন্নিবেশ |
|
|
ছাঁচ জীবন |
≥500,000 শট (718H); ≥300,000 শট (P20); ≥800,000+ শট (H13/S136 নাইট্রাইডেড) |
|
|
প্রস্তাবিত ছাঁচনির্মাণ উপাদান |
TPO (সংকোচন ~1.2–1.8%), PP+EPDM-T20 (সঙ্কোচন ~1.0–1.5%), ABS/PC+ABS পেইন্ট করার জন্য |
|
|
ডিজাইন সফটওয়্যার |
UG NX, CATIA, Pro/E, SolidWorks, Moldflow |
|
|
সহনশীলতা নিয়ন্ত্রণ |
±0.05 মিমি সাধারণ; মাউন্টিং হোল পিচ / ক্লিপ সিটে ±0.1 মিমি; পিছন বাম্পার এবং কোয়ার্টার প্যানেলে ±0.3 মিমি |
|
|
সীসা সময় |
3D ছাঁচ নকশা অনুমোদনের 40-60 দিন পরে |
|
|
ছাঁচ উপাদান |
কঠোরতা |
ছাঁচ জীবন |
|
P20 |
HRC 28-33 |
>300,000 শট |
|
718 |
এইচআরসি 33-36 |
>500,000 শট |
|
H13 |
এইচআরসি > 43 |
>800,000 শট |
|
2344 |
এইচআরসি > 48 |
>800,000 শট |
|
S136 |
এইচআরসি 48-52 |
>1,000,000 শট |
আপনার পরবর্তী প্লাস্টিক ফেন্ডার ফ্লেয়ার মোল্ড প্রকল্পকে উজ্জ্বল করুন!
|
পার্ট টাইপ |
সাধারণ উপাদান |
ছাঁচ নকশা ফোকাস |
|
OE রিয়ার হুইল আর্চ ফ্লেয়ার (সংকীর্ণ / স্ট্যান্ডার্ড) |
TPO, PP+EPDM-T20 (কালো ম্যাট) |
ফুয়েল-ফিলার ক্লিয়ারেন্স অবকাশ (যদি প্রযোজ্য হয়), A-সারফেসে ভিডিআই 30-36 গ্রেইন, পিছনের বাম্পার এবং কোয়ার্টার প্যানেলে গ্যাপ/ফ্লাশ |
|
ওয়াইড-বডি রিয়ার ফেন্ডার ফ্লেয়ার (অফ-রোড / পিকআপ / এসইউভি) |
TPO, PP+EPDM, ABS পেইন্টযোগ্য |
বৃহত্তর ড্র গভীরতা → স্ট্রিপার প্লেট / ইজেক্টর ব্লক; সম্ভাব্য 1+1 মিরর গহ্বর; ট্রেলিং এজ এ ওয়ার্প কন্ট্রোল |
|
রিয়ার ফেন্ডার আইব্রো / আপার আর্চ ট্রিম |
কালো পিপি, ক্রোম সন্নিবেশ জোন সহ ABS |
টাইট ব্যাসার্ধ, লোগো খোদাই সন্নিবেশ, ক্রোম স্ট্রিপ রিসেসের জন্য S136 হাই-পলিশ জোন |
|
বডি-কালার পেইন্টেবল রিয়ার ফ্লেয়ার (খেলাধুলা / লাক্সারি ট্রিম) |
ABS, PC+ABS (প্রাইমার-রেডি) |
SPI A1/A2 হাই-পলিশ ক্যাভিটি, ওয়েল্ড লাইন লুকানো ফ্ল্যাঞ্জ/পিছনে ঠেলে, ক্লাস-এ পৃষ্ঠ |
|
ইন্টিগ্রেটেড ক্লিপ পকেটস/মাডফ্ল্যাপ ট্যাব সহ রিয়ার ফ্লেয়ার |
TPO / TPV ওভারলে জোন |
ক্লিপ রিসেস এবং স্ক্রু-ট্যাব আন্ডারকাটের জন্য অ্যাঙ্গল-পিন স্লাইড বা সাধারণ লিফটার; সাক্ষী লাইন নিয়ন্ত্রণ |
ডিপ-ড্র কার্ভড প্যানেল ইজেকশন এবং ওয়ার্প কন্ট্রোল— স্ট্রিপার বার, ইজেক্টর ব্লক অ্যারে, বা নির্দেশিত রিটার্ন সহ প্রারম্ভিক-ইজেক্ট; deep-baffle + BeCu সন্নিবেশগুলি ΔT ≤ 3–4℃ রাখে, পিছনের চাকা খোলার ওপেন ট্রেলিং প্রান্তে এন্ড-ওয়ার্প কমিয়ে দেয়।
ম্যাট গ্রেইনড এক্সটেরিয়র সারফেস (TPO/PP)— ক্যাভিটি ভিডিআই 30-42 বা MT-110xx চামড়া/নুড়ির দানা (মোল্ড-টেক, ওয়াইএস) সরাসরি খোদাই করা; কোর সাইড সাটিন; পরিবর্তনযোগ্য সন্নিবেশের মাধ্যমে লোগো/অংশ নম্বর।
Polyolefins জন্য সংকোচন ক্ষতিপূরণ— TPO সংকোচন ~1.2-1.8%; PP+EPDM-T20 ~1.0–1.5%(MD)/1.2–1.8%(TD); ছাঁচপ্রবাহ-যাচাই গহ্বর মাপ.
অ-দৃশ্যমান পিছনের মুখের উপর লুকানো গেট- সাবমেরিন (সুপ্ত) গেট বা ভিতরের ফ্ল্যাঞ্জ/পিছনে প্রান্ত/পাখা গেট; খোলা বা অনুক্রমিক ভালভ গেট গরম রানার উচ্চ-ভলিউম OE লাইনের জন্য ঐচ্ছিক।
ক্লিপ / স্ন্যাপ-ফিট বস এবং (ঐচ্ছিক) ফুয়েল রিসেস ক্লিয়ারেন্স— ক্লিপ রিসেসের জন্য অ্যাঙ্গল-পিন স্লাইড বা সাধারণ লিফটার; প্রযোজ্য শরীরের শৈলী উপর জ্বালানী ফিলার ঘাড় জন্য স্থানীয় ত্রাণ; ইজেক্টর পিনগুলি দৃশ্যমান পৃষ্ঠকে চিহ্নিত করা এড়াতে অবস্থান করে।
1+1 মিরর ক্যাভিটি অপশন (L+R রিয়ার ফ্লেয়ার)- সমান ফিল টাইম সহ ভারসাম্যপূর্ণ রানার/হট-ড্রপ ডিজাইন; প্রতিসম পিছন flares জন্য আউটপুট দ্বিগুণ.
প্রকল্প কিক-অফ এবং DFM পর্যালোচনা— খসড়া চেক করুন (TPO/PP-এ ≥1.5°), প্রাচীরের পুরুত্ব (2.0–3.0mm সাধারণ), ফুয়েল-ফিলার ক্লিয়ারেন্স (যদি থাকে), ক্লিপ বস ডিজাইন, গ্যাপ/ফ্লাশ ডেটাম টু রিয়ার বাম্পার এবং কোয়ার্টার প্যানেল; উন্নতির পরামর্শ দিন।
মোল্ড ফ্লো সিমুলেশন (মোল্ডফ্লো)— ফিল প্যাটার্ন, ওয়েল্ড লাইন পজিশন (লুকানো ফ্ল্যাঞ্জ/পিছনে ঠেলে), ক্ল্যাম্প ফোর্স, কুলিং ইউনিফর্মিটি এবং বাঁকা পিছনের প্যানেলের জন্য পূর্বাভাসিত ওয়ার্প।
3D ছাঁচ নকশা অনুমোদন— কুলিং লেআউট, রানার ব্যালেন্সিং (1+1 এর জন্য), ক্লিপ রিসেসের জন্য স্লাইড/লিফটারের বিস্তারিত, টেক্সচার জোন সংজ্ঞা সহ সম্পূর্ণ সমাবেশ।
যথার্থ যন্ত্র— উচ্চ-গতির CNC রুক্ষ/ফিনিশ, শীতল করার জন্য গভীর-গর্ত ড্রিলিং, সূক্ষ্ম বিবরণ এবং টেক্সচার খোদাইয়ের জন্য EDM।
T1 ট্রায়াল এবং সংশোধন- ইন-হাউস মেশিনে চালান; সাপ্লাই ট্রায়াল ভিডিও + সিএমএম ডাইমেনশনাল রিপোর্ট + অনুমোদনের জন্য নমুনা অংশ।
চূড়ান্ত প্যাকেজিং এবং চালান— ফিউমিগেশন-মুক্ত কেস, ছাঁচ অপারেশন ম্যানুয়াল, খুচরা যন্ত্রাংশ তালিকা, তাপ চিকিত্সা এবং ইস্পাত শংসাপত্র।
স্বয়ংচালিত বহি ছাঁচ অভিজ্ঞতা— বাম্পার, ফেন্ডার, গ্রিল, ডোর প্যানেল এবং ফেন্ডার ফ্লেয়ার (সামনে/পিছন) ঘরে তৈরি ছাঁচ
ইন-হাউস ডিএফএম এবং মোল্ডফ্লো রিপোর্ট— ফিলিং/ওয়ার্প/সিঙ্ক ঝুঁকি শনাক্ত করুন এবং ইস্পাত কাটার আগে অপ্টিমাইজ করুন; রিয়ার-বাম্পার গ্যাপ/ফ্লাশ ফিট চেক করুন
নমনীয় রানার সমাধান- কোল্ড রানার বা ব্র্যান্ডেড হট রানার (YUDO/SYNVENTIVE/Mold-Master); 1+1 মিরর ক্যাভিটি ডিজাইনের অভিজ্ঞতা
কঠোর QC এবং স্বচ্ছ অগ্রগতি— সাপ্তাহিক মেশিনিং ফটো, CMM পরিদর্শন, T1 নমুনা অনুমোদন
এক্সপোর্ট এক্সপেরিয়েন্স- ছাঁচ ইউরোপ, উত্তর আমেরিকা, দক্ষিণ আমেরিকা, দক্ষিণ-পূর্ব এশিয়ায় পাঠানো হয়েছে
1-বছরের ছাঁচের ওয়ারেন্টি + খুচরা যন্ত্রাংশ সরবরাহ
প্রশ্ন: রিয়ার এবং ফ্রন্ট ফেন্ডার ফ্লেয়ার ছাঁচের মধ্যে পার্থক্য কী?
উত্তর: রিয়ার ফ্লেয়ারে সাধারণত সাইড টার্ন-সিগন্যাল ল্যাম্প কাট-আউট বা পার্কিং সেন্সর পকেট থাকে না, তবে নির্দিষ্ট মডেলগুলিতে জ্বালানী ফিলার নেক ক্লিয়ারেন্সের প্রয়োজন হতে পারে। হেডল্যাম্পের পরিবর্তে পিছনের বাম্পার এবং পিছনের দরজা/কোয়ার্টার প্যানেলে গ্যাপ/ফ্লাশ ম্যাচিং করা হয়। অন্যথায় ছাঁচ গঠন (গভীর ড্র, শস্য, ক্লিপ বস, 1+1 বিকল্প) অনুরূপ।
প্রশ্ন: আপনি কি বাম এবং ডান পিছনের ফেন্ডার ফ্লেয়ার ছাঁচ তৈরি করতে পারেন — বা একটি 1+1 মিরর ক্যাভিটি?
উঃ হ্যাঁ। আমরা একক-গহ্বর LH/RH molds এবং 1+1 মিরর ক্যাভিটি মোল্ড ডিজাইন করি যাতে প্রতি শটে ডবল আউটপুট প্রতিসম পিছন ফ্লেয়ারের জন্য।
প্রশ্ন: আপনি কোন পৃষ্ঠ জমিন/শস্য সমর্থন করেন?
A: VDI 27–42 ম্যাট নুড়ি/চামড়ার শস্য (সাধারণত TPO ফ্লেয়ারের জন্য VDI 36), Mold-Tech/YS প্যাটার্ন, অথবা SPI A1/A2 হাই পলিশ পেইন্টযোগ্য ABS সংস্করণের জন্য। পরিবর্তনযোগ্য সন্নিবেশ মাধ্যমে লোগো.
প্রশ্ন: একটি উদ্ধৃতি জন্য আপনি কি প্রয়োজন?
A: 3D পার্ট মডেল (STP/IGS/X_T), টার্গেট ম্যাটেরিয়াল (TPO / PP+EPDM-T20 / ABS), বার্ষিক ভলিউম / ক্যাভিটেশন পছন্দ (1×1 বা 1+1), আপনার ইনজেকশন মেশিন প্লেটেন ডেটা, সারফেস টেক্সচার এবং মেটিং-পার্ট গ্যাপ স্পেক যদি থাকে।
আপনার রিয়ার ফেন্ডার ফ্লেয়ার 3D মডেল (STEP/IGS/X_T) এবং প্রকল্পের প্রয়োজনীয়তা পাঠান। ZHONGYUE MOLD 24-48 কাজের ঘন্টার মধ্যে একটি বিনামূল্যে DFM রিপোর্ট + ছাঁচ প্রবাহের সারাংশ + আনুষ্ঠানিক উদ্ধৃতি প্রদান করবে।
আপনার গাড়ির রিয়ার হুইল আর্চ ফ্লেয়ার / ফেন্ডার আইব্রো ইনজেকশন মোল্ড প্রকল্প শুরু করতে এখনই আমাদের সাথে যোগাযোগ করুন!
