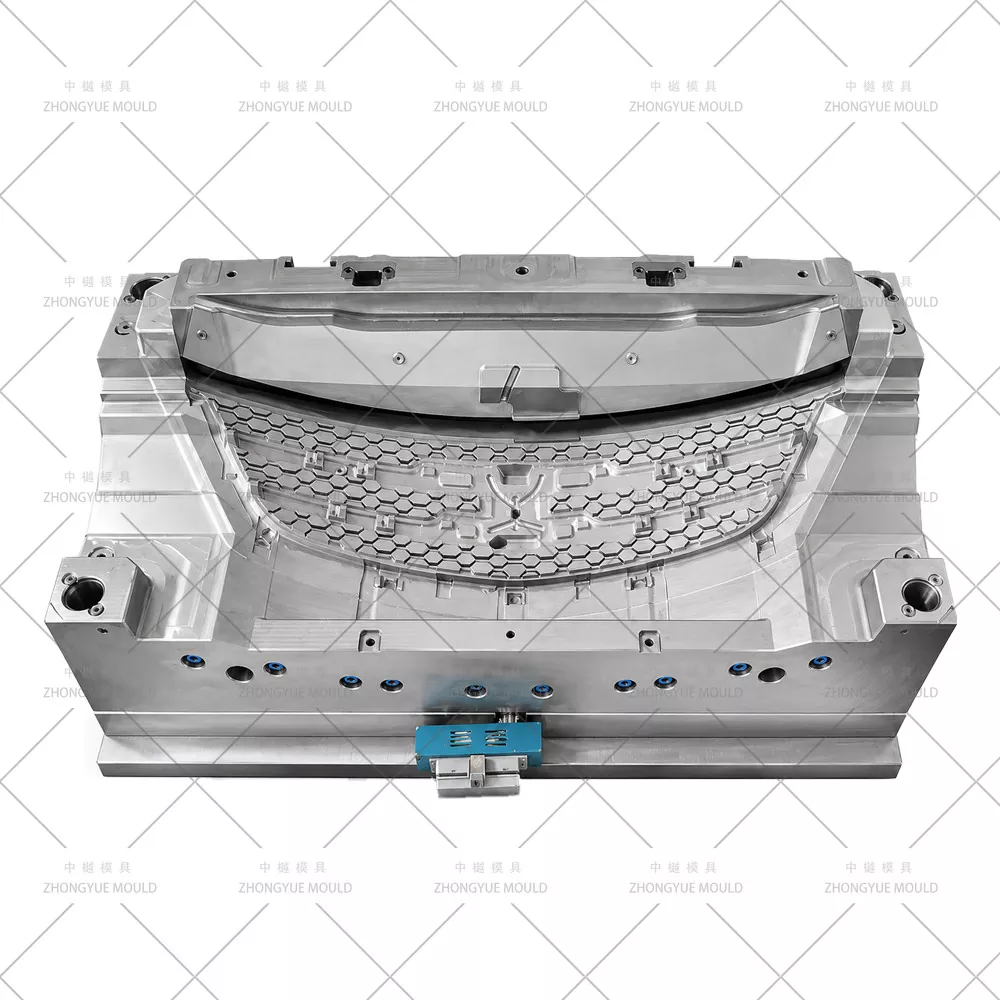

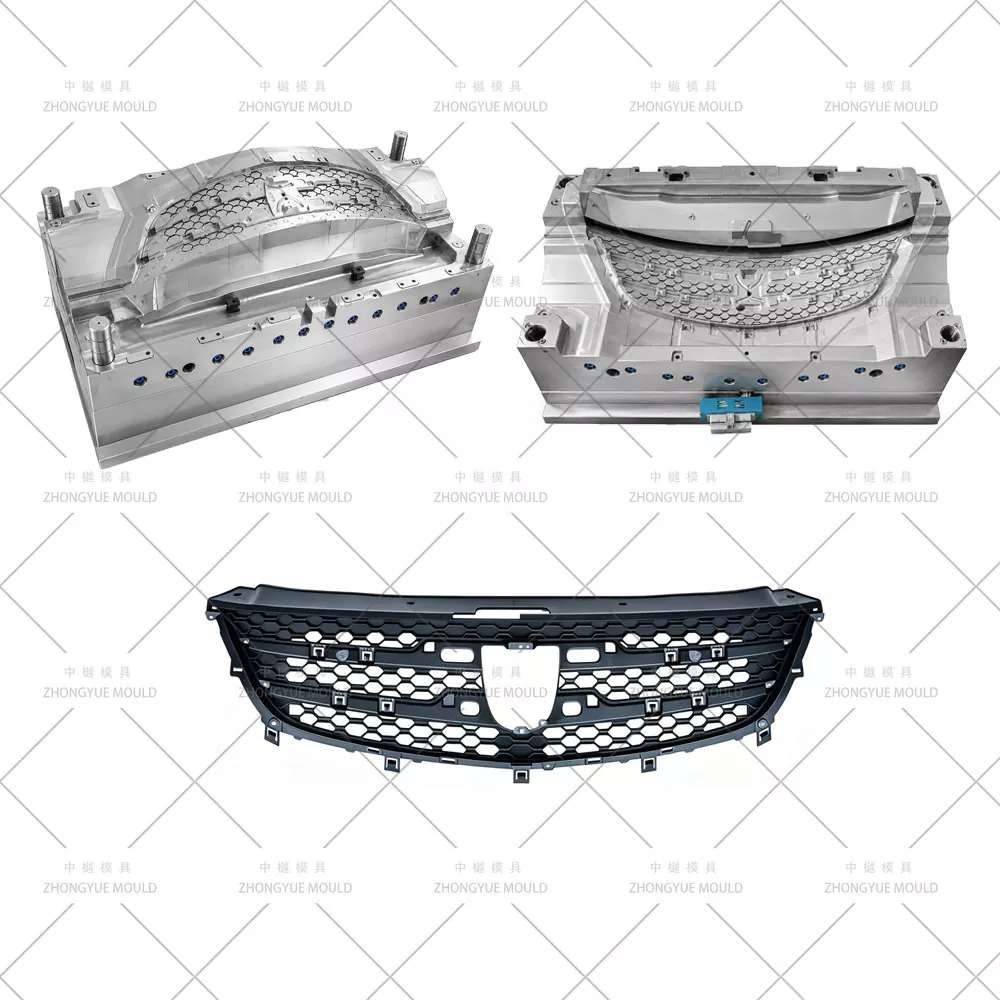

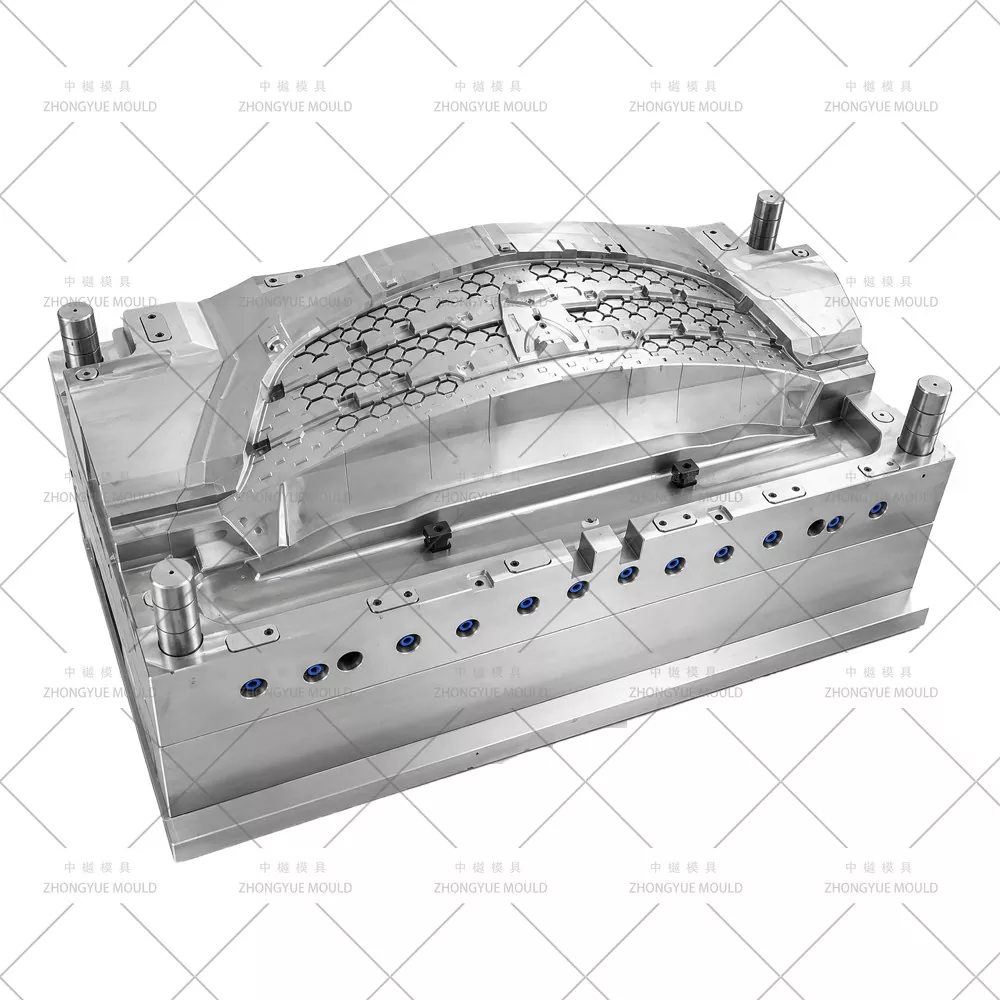

ZHONGYUE MOLD হল একটি পেশাদার চাইনিজ ইনজেকশন ছাঁচ প্রস্তুতকারক যা অটোমোটিভ গ্রিল মোল্ডস/প্লাস্টিক কার ফ্রন্ট রেডিয়েটর গ্রিল ইঞ্জেকশন মোল্ডস (অটো ফ্রন্ট গ্রিল মোল্ডস) গ্লোবাল টায়ার-1 অটো পার্টস সরবরাহকারী এবং OEMকে সরবরাহ করে। সামনের গ্রিলটি ব্র্যান্ডের স্বাক্ষর এবং একটি কার্যকরী বায়ু গ্রহণের রক্ষক উভয়ই — বেশিরভাগই ABS, ASA (UV-স্থিতিশীল), বা PC/ABS-এ ঢালাই করা হয় বাহ্যিক স্থায়িত্বের জন্য, ক্রোম-প্লেটেড উপরের/বাহ্যিক ফ্রেম (মিরর-পলিশ গহ্বরের প্রয়োজন) এবং ম্যাট/টেক্সচার্ড ব্ল্যাক গ্রিড (ভিডিআই ক্যাভিটি)। আমাদের গ্রিল মোল্ডগুলিতে মধুচক্র/গ্রিড প্যাটার্ন (5–12+ স্লাইড), দৃশ্যমান A-সার্ফেসে ওয়েল্ড লাইনগুলিকে ছোট করার জন্য হট রানার, লোগো সন্নিবেশের বিশদ বিবরণ, এবং সামনের-ন্যাপ্পাম-এর জন্য সুনির্দিষ্ট ক্লিপ-বস গঠনের জন্য মাল্টি-স্লাইডার ডিমোল্ডিং এবং সামনের-ন্যাপ্পার অ্যাসেম্বলির বৈশিষ্ট্য রয়েছে।
বিলাসবহুল ব্র্যান্ড-স্টাইলের কিডনি/অনুভূমিক-বার গ্রিল, রুগ্ন অফ-রোড মেশ গ্রিলস থেকে শুরু করে নিম্ন অক্জিলিয়ারী গ্রিল ইনসার্ট পর্যন্ত, আমরা ইস্পাত কাটার আগে সম্পূর্ণ DFM পর্যালোচনা এবং মোল্ডফ্লো সিমুলেশন প্রদান করি।
|
আইটেম |
স্পেসিফিকেশন / বিকল্প |
|
|
ছাঁচের নাম |
অটোমোটিভ ফ্রন্ট রেডিয়েটর গ্রিল / কার ফ্রন্ট গ্রিল প্লাস্টিক ইনজেকশন ছাঁচ |
|
|
গহ্বর এবং কোর ইস্পাত |
ক্যাভিটি ফ্রেম: মিরর পলিশ জোনের জন্য S136 (HRC 48–52) + 718H(33–38) বা টেক্সচার্ড গ্রিডের জন্য 2738HH; কোর: 718H / 2738HH; স্লাইড: H13(2344 ESR) নাইট্রাইডেড |
|
|
ছাঁচ বেস |
LKM / DME / HASCO / স্ব-পরিকল্পিত (গ্রিল আকারের উপর নির্ভর করে 650T–1800T প্রেসের জন্য উপযুক্ত) |
|
|
গহ্বর |
প্রধান গ্রিলের জন্য একক গহ্বর (1×1); নিম্ন বাম্পার গ্রিল সন্নিবেশের জন্য 1+1 / 2+2 |
|
|
রানার সিস্টেম |
হট রানার — 4-10 ড্রপ অনুক্রমিক ভালভ গেট (YUDO / SYNVENTIVE / Mold-Master); প্রোটোর জন্য কোল্ড রানার ঐচ্ছিক |
|
|
গেটের ধরন |
ভিতরের ফ্ল্যাঞ্জ/পিছনে সাবমেরিন গেট; পাখা গেট; হট ড্রপ সরাসরি গেটিং |
|
|
ইজেকশন |
ইজেক্টর পিন + ইজেক্টর ব্লক / স্ট্রিপার বার; রোবট টেক-আউট ইন্টারফেস |
|
|
কুলিং |
ব্যাফেলস Ø8–12 মিমি, বুদবুদ, পুরু প্রতীক বস এবং মাউন্টিং ট্যাবের কাছাকাছি BeCu সন্নিবেশ, মাল্টি-সার্কিট |
|
|
স্লাইড / লিফটার |
5-12+ কোণীয় স্লাইড/গ্রিড/মৌচাক ভাঙার জন্য উত্তোলক; মিনি হাইড্রোলিক সিলিন্ডার ঐচ্ছিক |
|
|
সারফেস ফিনিশ |
S136 জোন: SPI A1/A2 মিরর পলিশ; 718H/2738 জোন: VDI 27–36 ম্যাট গ্রেইন/MT টেক্সচার; লোগো খোদাই সন্নিবেশ |
|
|
ছাঁচ জীবন |
≥500,000 শট (718H গহ্বর + H13 স্লাইড); ≥800,000–1,000,000 শট (সম্পূর্ণ H13/S136 নাইট্রাইডেড) |
|
|
প্রস্তাবিত ছাঁচনির্মাণ উপাদান |
ABS (সঙ্কোচন ~0.4–0.7%), ASA (UV-স্থিতিশীল, সংকোচন ~0.5–0.7%), PC+ABS (উচ্চ-তাপ), PP+EPDM-T20 (নিম্ন সন্নিবেশ) |
|
|
ডিজাইন সফটওয়্যার |
UG NX, CATIA, Pro/E, SolidWorks, Moldflow |
|
|
সহনশীলতা নিয়ন্ত্রণ |
±0.05 মিমি সাধারণ; মাউন্টিং ক্লিপ পিচে ±0.1 মিমি; পরিধি কনট্যুর ±0.3 মিমি বাম্পার/হেডল্যাম্পের সাথে মেলে |
|
|
সীসা সময় |
3D ছাঁচ ডিজাইন অনুমোদনের 50-70 দিন পরে (মাল্টি-স্লাইডার জটিলতা যোগ করে) |
|
|
ছাঁচ উপাদান |
কঠোরতা |
ছাঁচ জীবন |
|
P20 |
HRC 28-33 |
>300,000 শট |
|
718 |
এইচআরসি 33-36 |
>500,000 শট |
|
H13 |
এইচআরসি > 43 |
>800,000 শট |
|
2344 |
এইচআরসি > 48 |
>800,000 শট |
|
S136 |
এইচআরসি 48-52 |
>1,000,000 শট |
আপনার পরবর্তী প্লাস্টিক অটোমোটিভ গ্রিল মোল্ড প্রজেক্টকে উজ্জ্বল করুন!
|
পার্ট টাইপ |
সাধারণ উপাদান |
ছাঁচ নকশা ফোকাস |
|

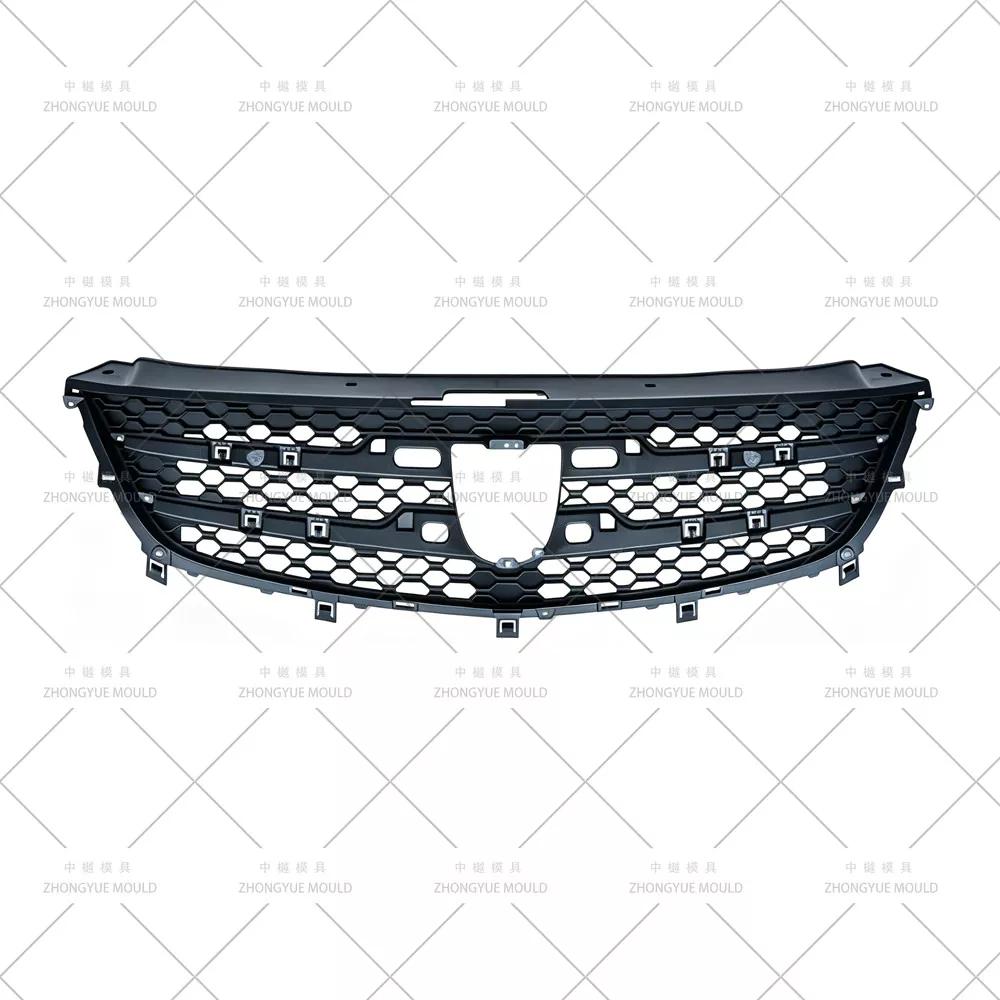

মেইন ফ্রন্ট রেডিয়েটর গ্রিল (লাক্সারি / প্যাসেঞ্জার কার) |
ABS, ASA (UV-স্থিতিশীল), PC+ABS |
ক্রোম-ফ্রেম মিরর পলিশ(SPI A1/A2)+গ্রিড VDI গ্রেইন; মৌচাকের জন্য মাল্টি-স্লাইডার; SVG হট রানার; প্রতীক অবকাশ |
|
মেশ / হানিকম্ব অফ-রোড গ্রিল (SUV / পিকআপ) |
কালো ABS/ASA ভারী VDI 30-42 দানা সহ |
গভীর গ্রিড — মাল্টি-এঙ্গেল স্লাইড বা কোলাপসিবল কোর; শক্তিশালী ইজেকশন; পিছনের ফ্ল্যাঞ্জে লুকানো সাব-গেট |
|
ক্রোম-প্লেটেড গ্রিল চারপাশে / শুধুমাত্র বাইরের রিং |
ABS (ক্রোম প্লেটেড পোস্ট-মোল্ডিং) |
আল্ট্রা-হাই পলিশ ক্যাভিটি S136(HRC48-52); ন্যূনতম বিভাজন লাইন সাক্ষী; প্রায়ই প্রধান গ্রিল বা পৃথক সঙ্গে পরিবারের ছাঁচ |
|
লোয়ার বাম্পার গ্রিল/ফগ ল্যাম্প গ্রিল ইনসার্ট |
PP+EPDM-T20 বা ABS কালো ম্যাট |
সরল জ্যামিতি; কখনও কখনও 1+1 বা 2+2 মাল্টি-গহ্বর; ক্লিপ বস শীতল জোর |
|
সক্রিয় গ্রিল শাটার (AGS) চারপাশে / হাউজিং |
PA66+GF বা PBT (কাঠামোগত) |
টাইট সমতলতা সহনশীলতা; কখনও কখনও AGS ব্লেড + হাউজিং 分开制作 জন্য ছাঁচ |
মাল্টি-স্লাইডার গ্রিড / হানিকম্ব ডেমোল্ডিং— অনুভূমিক/উল্লম্ব বার এবং ষড়ভুজ জাল গঠনের জন্য 5-12+ কোণীয় স্লাইড বা লিফটার; হস্তক্ষেপ এড়াতে স্লাইড কোণ এবং স্ট্রোক অপ্টিমাইজ করা হয়েছে; নাইট্রাইডেড H13 বা SKD61 স্লাইডগুলি পাতলা-দণ্ডের আন্ডারকাটগুলির বিরুদ্ধে পরিধান প্রতিরোধের জন্য।
অনুক্রমিক ভালভ গেট (SVG) হট রানার সিস্টেম— YUDO / SYNVENTIVE / Mold-Master; স্টেজড ফিলিং ওয়েল্ড লাইনগুলিকে লুকানো ফ্ল্যাঞ্জ/ব্যাক ফেসের দিকে ঠেলে দেয়; টেক্সচার্ড বা ক্রোম-প্লেটেড দৃশ্যমান পৃষ্ঠে প্রবাহের চিহ্নগুলি এড়িয়ে যায়।
এক ছাঁচে ডুয়াল সারফেস ফিনিশ— ক্রোম ফ্রেম জোন: S136 মিরর পলিশ (SPI A1/A2); গ্রিড জোন: ভিডিআই 27-36 চামড়া/ম্যাট গ্রেইন (মোল্ড-টেক, ওয়াইএস) সরাসরি গহ্বরে খোদাই করা; ব্র্যান্ড প্রতীক জন্য পরিবর্তনযোগ্য লোগো সন্নিবেশ.
ABS/ASA-এর জন্য সংকোচন ক্ষতিপূরণ— ABS সংকোচন ~0.4–0.7%; ASA অনুরূপ ~0.5-0.7%; মোল্ডফ্লো-যাচাই করা গহ্বরের সাইজিং বিশেষ করে লম্বা দণ্ডের উপাদানগুলিতে ওয়ারপেজ প্রবণ।
লুকানো সাবমেরিন / অ-দৃশ্যমান মুখের এজ গেট— গেট ভেস্টিজ পিছনের ফ্ল্যাঞ্জ বা ভিতরের বসের উপর লুকানো; আফটার মার্কেট কম ভলিউমের জন্য কোল্ড রানার বিকল্প; হট ড্রপ সরাসরি গেটিং যেখানে প্রযোজ্য।
1+1 মিরর ক্যাভিটি বিকল্প (প্রতিসম লোয়ার/ইনসার্ট গ্রিলের জন্য L+R)- সুষম রানার/হট-ড্রপ ডিজাইন; প্রধান উপরের গ্রিল সাধারণত অপ্রতিসম/ব্র্যান্ড-নির্দিষ্ট নকশার কারণে একক গহ্বর।
প্রকল্প কিক-অফ এবং DFM পর্যালোচনা— গ্রিড বারের বেধ (সাধারণত 2.0-3.5 মিমি), স্লাইড কোণে খসড়া কোণ, ক্রোম-ফ্রেম বনাম গ্রিড বিভাজন লাইন, গেট এবং ইজেকশন সম্ভাব্যতা বিশ্লেষণ করুন; ওয়েল্ড লাইন এবং সিঙ্ক মার্ক এড়ানোর জন্য উন্নতির পরামর্শ দিন।
মোল্ড ফ্লো সিমুলেশন (মোল্ডফ্লো)— ফিল প্যাটার্ন, ওয়েল্ড লাইনের অবস্থান (লুকানো ফ্ল্যাঞ্জ/পিছনে ঠেলে), ক্ল্যাম্প ফোর্স, কুলিং ইউনিফর্মিটি এবং লম্বা বার উপাদানগুলির জন্য পূর্বাভাসিত ওয়ার্প।
3D ছাঁচ নকশা অনুমোদন— কুলিং লেআউট, SVG হট রানার ব্যালেন্সিং, ইন্টারফারেন্স চেক সহ মাল্টি-স্লাইডার/লিফটার ডিটেইল, টেক্সচার জোন এবং মিরর-পলিশ জোন সংজ্ঞা সহ সম্পূর্ণ সমাবেশ।
যথার্থ যন্ত্র— উচ্চ-গতির CNC রুক্ষ/ফিনিশ, শীতল করার জন্য গভীর-গর্ত ড্রিলিং, সূক্ষ্ম গ্রিডের বিবরণ এবং টেক্সচার খোদাইয়ের জন্য Sodick/Charmilles EDM; স্লাইড উপায় নাকাল.
T1 ট্রায়াল এবং সংশোধন- ইন-হাউস মেশিনে চালান; সাপ্লাই ট্রায়াল ভিডিও + সিএমএম ডাইমেনশনাল রিপোর্ট + অনুমোদনের জন্য নমুনা অংশ।
চূড়ান্ত প্যাকেজিং এবং চালান— ফিউমিগেশন-মুক্ত কেস, মোল্ড অপারেশন ম্যানুয়াল, খুচরা যন্ত্রাংশের তালিকা (অতিরিক্ত স্লাইড স্প্রিংস, ইজেক্টর পিন), তাপ চিকিত্সা এবং ইস্পাত শংসাপত্র।
স্বয়ংচালিত বহি ছাঁচ অভিজ্ঞতা— বাম্পার, ফেন্ডার, গ্রিল এবং ট্রিম মোল্ডগুলি বড়-ফরম্যাট 5-অক্ষ সক্ষম CNC সহ ঘরে তৈরি
ইন-হাউস ডিএফএম এবং মোল্ডফ্লো রিপোর্ট— ফিলিং/ওয়ার্প/সিঙ্ক ঝুঁকি শনাক্ত করুন এবং ইস্পাত কাটার আগে অপ্টিমাইজ করুন; বাম্পার এবং হেডল্যাম্পের সাথে গ্যাপ/ফ্লাশ ফিট চেক করুন
মাল্টি-স্লাইডার এবং SVG হট রানার দক্ষতা— হানিকম্ব গ্রিড ডিমোল্ডিং, ব্র্যান্ডেড হট রানার (YUDO/SYNVENTIVE/Mold-Master) টিউনিং সমর্থন সহ
কঠোর QC এবং স্বচ্ছ অগ্রগতি- সাপ্তাহিক মেশিনিং ফটো, সিএমএম পরিদর্শন, চালানের আগে T1 নমুনা অনুমোদন
এক্সপোর্ট এক্সপেরিয়েন্স- ছাঁচ ইউরোপ, উত্তর আমেরিকা, দক্ষিণ আমেরিকা, দক্ষিণ-পূর্ব এশিয়ায় পাঠানো হয়েছে
1-বছরের ছাঁচের ওয়ারেন্টি + খুচরা যন্ত্রাংশ সরবরাহ (স্লাইড, স্প্রিংস, পিন)
প্রশ্ন: আপনি কি প্রধান উপরের গ্রিল এবং নীচের বাম্পার গ্রিল সন্নিবেশ উভয়ই তৈরি করতে পারেন — সম্ভবত পারিবারিক ছাঁচ হিসাবে?
উত্তর: প্রধান অপ্রতিসম গ্রিলগুলি সাধারণত একক গহ্বর হয়। নিম্ন সন্নিবেশ বা কুয়াশা গ্রিল — যদি একই আকার/চক্র — 1+1 বা পারিবারিক ছাঁচ (2+2 গহ্বর) হিসাবে ডিজাইন করা যেতে পারে। আমরা আপনার বার্ষিক ভলিউম এবং প্রেসের আকারের উপর ভিত্তি করে পরামর্শ দিই।
প্রশ্ন: গ্রিল মোল্ডের জন্য আপনি কোন গরম রানার সুপারিশ করেন?
A: অনুক্রমিক ভালভ গেট (SVG) হট রানার ABS/ASA গ্রিলের জন্য দৃঢ়ভাবে সুপারিশ করা হয় — এটি আপনাকে ওয়েল্ড লাইনগুলিকে অ-দৃশ্যমান এলাকায় ঠেলে দিতে এবং প্রবাহের চিহ্ন কমাতে ফিল সিকোয়েন্স নিয়ন্ত্রণ করতে দেয়, বিশেষ করে টেক্সচার্ড বা ক্রোম-প্লেটেড পৃষ্ঠের জন্য গুরুত্বপূর্ণ।
প্রশ্ন: আপনি কি ক্রোম-প্লেটেড ফ্রেমের জন্য মিরর পলিশ এবং একটি ছাঁচে গ্রিডের জন্য ম্যাট গ্রেইন অর্জন করতে পারেন?
উঃ হ্যাঁ। আমরা ক্রোম ফ্রেম জোন (SPI A1/A2) এর জন্য S136 পালিশড ক্যাভিটি এবং 718H/2738HH টেক্সচার্ড ক্যাভিটি (VDI 27–36 বা Mold-Tech প্যাটার্ন) ব্যবহার করি, যেখানে জোনের মধ্যে স্পষ্ট বিভাজন লাইন রয়েছে।
প্রশ্ন: একটি উদ্ধৃতি জন্য আপনি কি প্রয়োজন?
A: 3D পার্ট মডেল (STP/IGS/X_T), টার্গেট ম্যাটেরিয়াল (ABS/ASA/PC+ABS), বার্ষিক ভলিউম / ক্যাভিটেশন পছন্দ, আপনার ইনজেকশন মেশিন প্ল্যাটেন ডেটা, সারফেস ফিনিশ স্পেক (মিরর/গ্রেইন স্ট্যান্ডার্ড/লোগো প্রয়োজন)।
আপনার গ্রিল 3D মডেল (STEP/IGS/X_T) এবং প্রকল্পের প্রয়োজনীয়তা পাঠান। ZHONGYUE MOLD 24-48 কাজের ঘন্টার মধ্যে একটি বিনামূল্যে DFM রিপোর্ট + ছাঁচ প্রবাহের সারাংশ + আনুষ্ঠানিক উদ্ধৃতি প্রদান করবে।
