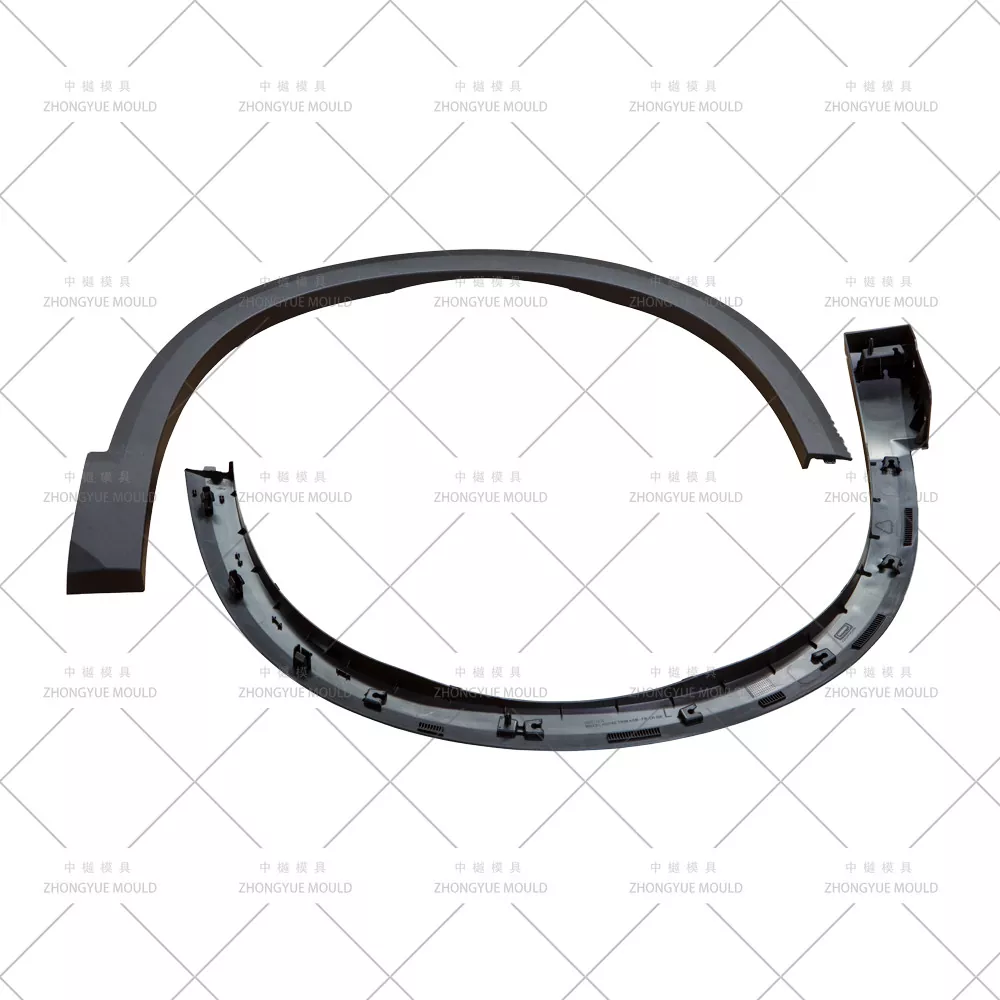

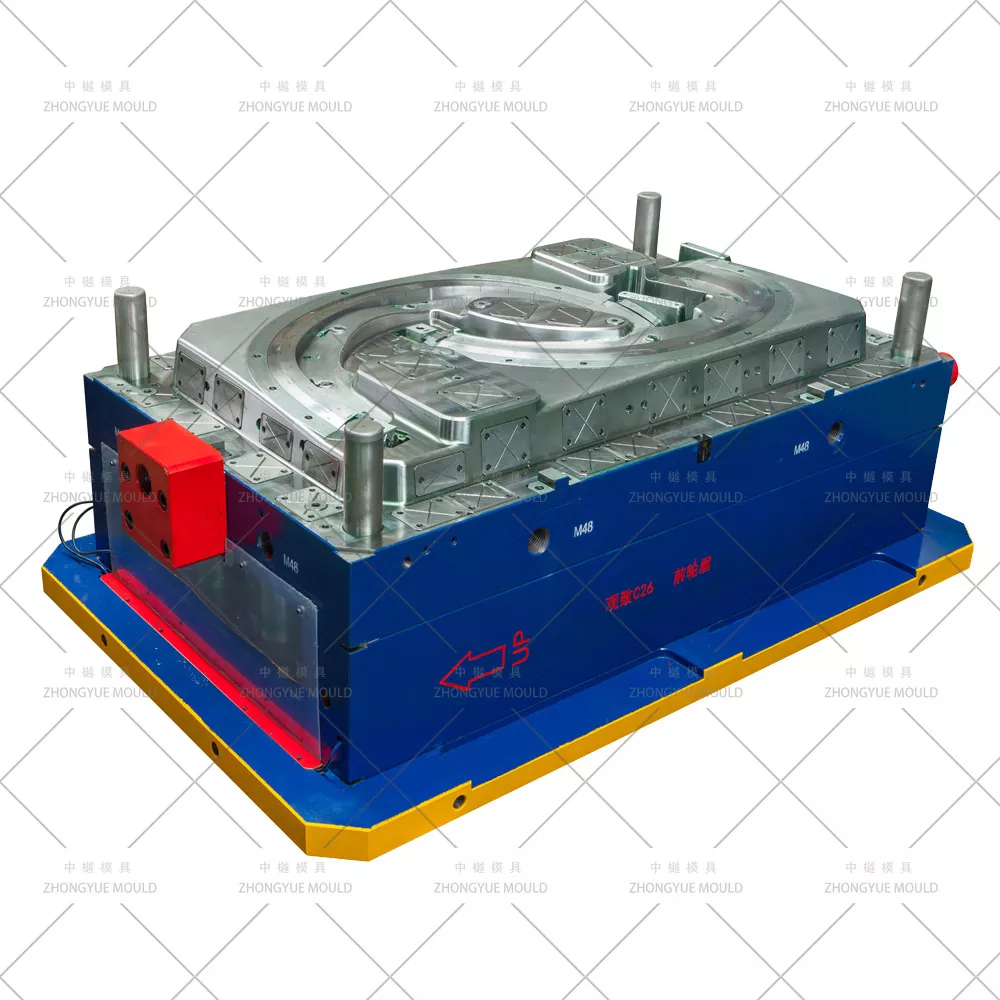

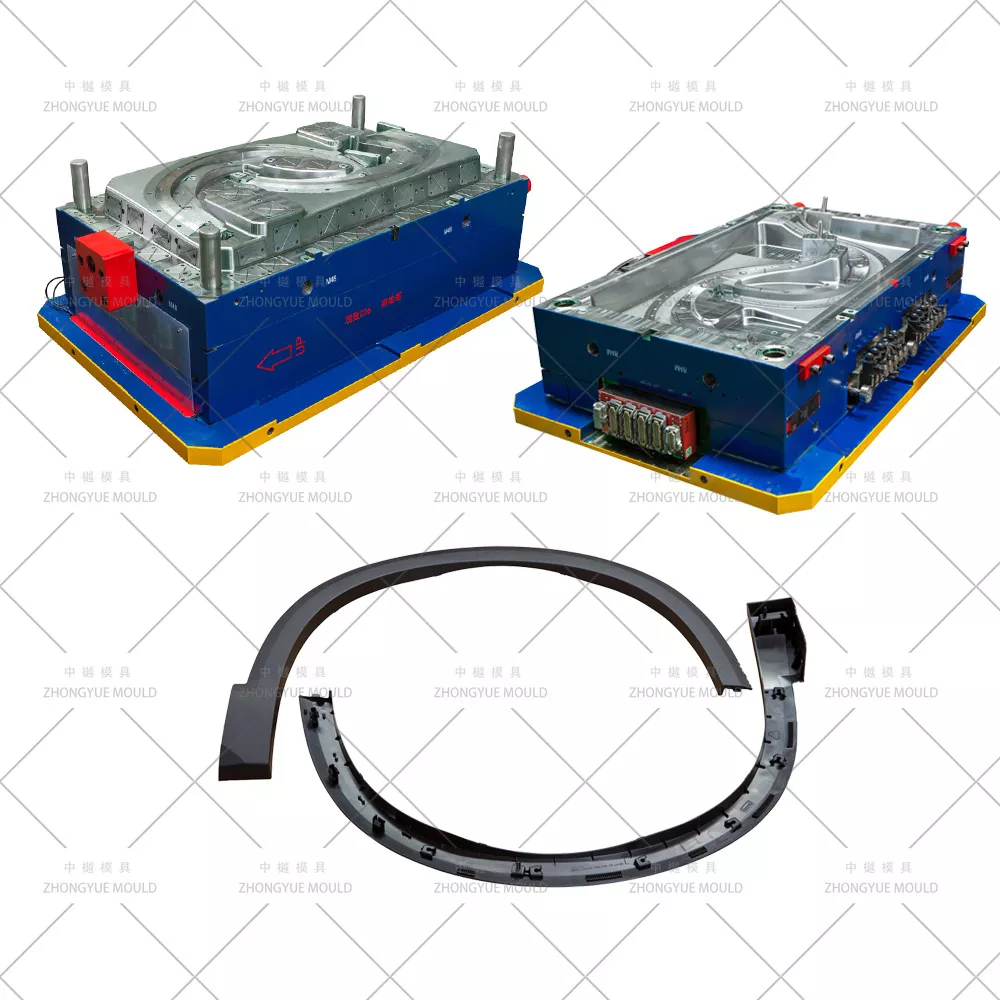

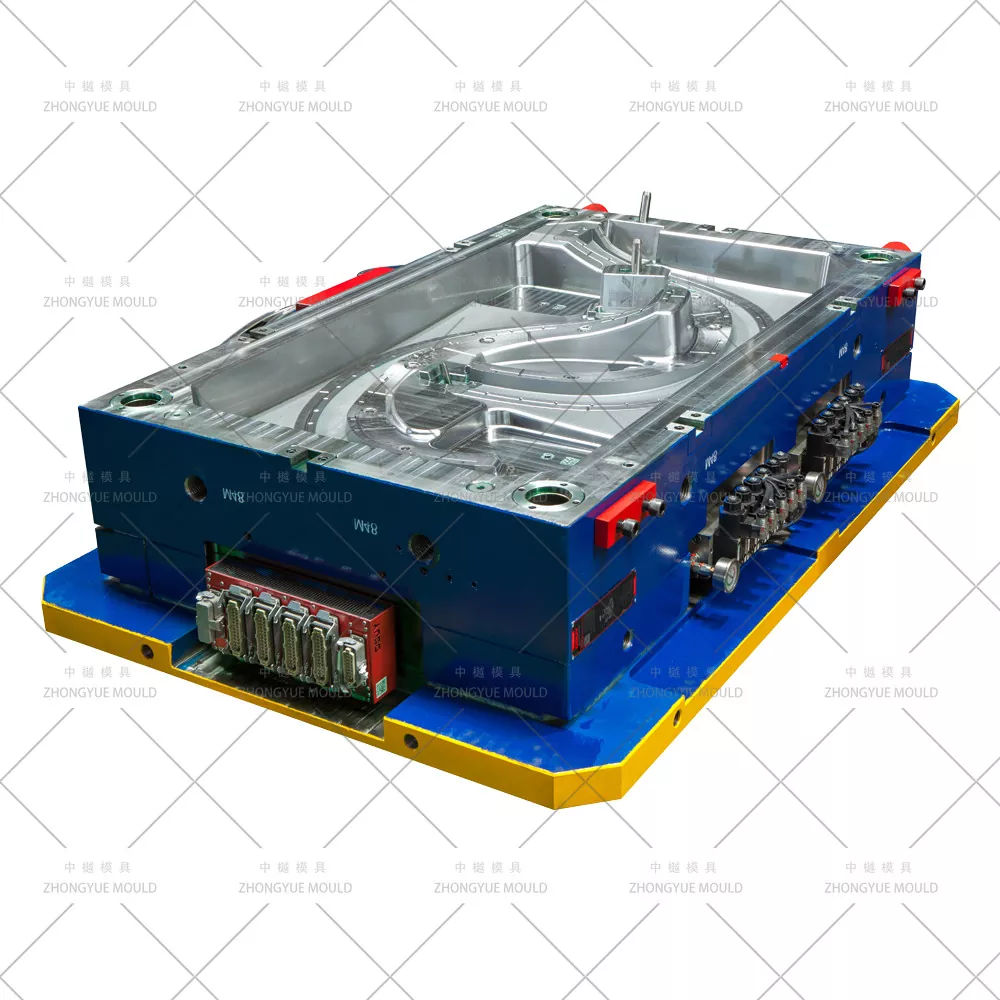

ZHONGYUE MOLD হল একটি পেশাদার চাইনিজ ইনজেকশন ছাঁচ প্রস্তুতকারক যা অটোমোটিভ ফ্রন্ট ফেন্ডার ফ্লেয়ার মোল্ডস / ফ্রন্ট হুইল আর্চ ফ্লেয়ার মোল্ডস (ফ্রন্ট ফেন্ডার আইব্রো মোল্ডস) গ্লোবাল টায়ার-1 অটো পার্টস সরবরাহকারী, OEM এবং আফটার মার্কেট অফ-রোড সেগমেন্টে সরবরাহ করে। সামনের ফেন্ডার ফ্লেয়ারগুলি পিছনেরগুলির থেকে আলাদা — এগুলি প্রায়শই সাইড টার্ন সিগন্যাল ল্যাম্প কাট-আউট, সামনের পার্কিং সেন্সর পকেটগুলিকে একীভূত করে এবং সামনের বাম্পার এবং হেডল্যাম্পের সাথে সুনির্দিষ্ট গ্যাপ/ফ্লাশের মিল প্রয়োজন৷ বেশিরভাগই কালো TPO বা PP+EPDM-T20-এ ভারী ম্যাট গ্রেইন (VDI 30–42), অথবা ABS/PC+ABS প্রাইমার-এ বডি-কালার পেইন্টিংয়ের জন্য প্রস্তুত। আমাদের ছাঁচে খাড়া-বক্রতা প্যানেলের জন্য অপ্টিমাইজ করা কুলিং, পিছনের দিকে লুকানো সাবমেরিন গেট, ল্যাম্প/সেন্সর রিসেসগুলির জন্য হাইড্রোলিক মিনি-স্লাইড এবং সুনির্দিষ্ট স্ন্যাপ-ফিট ক্লিপ বস গঠনের বৈশিষ্ট্য রয়েছে।
OE ন্যারো ফ্রন্ট ফ্লেয়ার, ওয়াইড-বডি ফ্রন্ট ফেন্ডার ফ্লেয়ার (SUV/অফ-রোড), ফ্রন্ট ফেন্ডার আইব্রো/আর্ক ট্রিম পর্যন্ত, আমরা স্টিল কাটার আগে সম্পূর্ণ DFM পর্যালোচনা এবং মোল্ডফ্লো সিমুলেশন প্রদান করি।
|
আইটেম |
স্পেসিফিকেশন / বিকল্প |
|
|
ছাঁচের নাম |
অটোমোটিভ ফ্রন্ট ফেন্ডার ফ্লেয়ার / ফ্রন্ট হুইল আর্চ ফ্লেয়ার (ফেন্ডার আইব্রো) ইনজেকশন ছাঁচ |
|
|
গহ্বর এবং কোর ইস্পাত |
প্রি-কঠিন 718H (HRC 33–38), 2738HH; প্রোটোটাইপের জন্য P20; উচ্চ পরিধানের স্লাইড / সেন্সর-পকেট লিফটারের জন্য H13 নাইট্রাইডেড; ক্রোম/লোগো জোনের জন্য S136 ঐচ্ছিক |
|
|
ছাঁচ বেস |
LKM / DME / HASCO / স্ব-পরিকল্পিত (650T–1800T প্রেসের জন্য উপযুক্ত) |
|
|
গহ্বর |
একক গহ্বর (1×1); 1+1 আয়না গহ্বর (L+R একযোগে) উপলব্ধ |
|
|
রানার সিস্টেম |
কোল্ড রানার (সাব/এজ গেট) বা হট রানার - 2-6 ড্রপ (ইউডো / সিনভেনটিভ / মোল্ড-মাস্টার ঐচ্ছিক) |
|
|
গেটের ধরন |
ভিতরের ফ্ল্যাঞ্জ / পিছনের দিকে সাবমেরিন গেট; পাখা গেট; হট ড্রপ সরাসরি গেটিং যেখানে প্রযোজ্য |
|
|
ইজেকশন |
ইজেক্টর পিন + ইজেক্টর ব্লক / স্ট্রিপার প্লেট / প্রাথমিক নির্গমন; রোবট টেক-আউট ইন্টারফেস |
|
|
কুলিং |
ব্যাফেলস Ø8–12 মিমি, বুদবুদ, বেসিউ ইনসার্টস রেডিআই এবং ক্লিপ বসের কাছাকাছি, মাল্টি-সার্কিট |
|
|
স্লাইড / লিফটার |
টার্ন-সিগন্যাল কাট-আউট এবং সেন্সর পকেটের জন্য অ্যাঙ্গল-পিন স্লাইড বা মিনি হাইড্রোলিক সিলিন্ডার; ক্লিপ সিট আন্ডারকাট জন্য lifters |
|
|
সারফেস ফিনিশ |
ক্যাভিটি ভিডিআই 27–42 ম্যাট গ্রেইন / এমটি টেক্সচার; কোর সাটিন; পেইন্টযোগ্য সংস্করণের জন্য SPI A1/A2 পলিশ; লোগো খোদাই সন্নিবেশ |
|
|
ছাঁচ জীবন |
≥500,000 শট (718H); ≥300,000 শট (P20); ≥800,000+ শট (H13/S136 নাইট্রাইডেড) |
|
|
প্রস্তাবিত ছাঁচনির্মাণ উপাদান |
TPO (সংকোচন ~1.2–1.8%), PP+EPDM-T20 (সঙ্কোচন ~1.0–1.5%), ABS/PC+ABS পেইন্ট করার জন্য |
|
|
ডিজাইন সফটওয়্যার |
UG NX, CATIA, Pro/E, SolidWorks, Moldflow |
|
|
সহনশীলতা নিয়ন্ত্রণ |
±0.05 মিমি সাধারণ; মাউন্টিং হোল পিচ / ক্লিপ সিটে ±0.1 মিমি; ±0.3 মিমি কনট্যুর ম্যাচিং বাম্পার এবং দরজা |
|
|
সীসা সময় |
3D ছাঁচ নকশা অনুমোদনের 40-60 দিন পরে |
|
|
ছাঁচ উপাদান |
কঠোরতা |
ছাঁচ জীবন |
|
P20 |
HRC 28-33 |
>300,000 শট |
|
718 |
এইচআরসি 33-36 |
>500,000 শট |
|
H13 |
এইচআরসি > 43 |
>800,000 শট |
|
2344 |
এইচআরসি > 48 |
>800,000 শট |
|
S136 |
এইচআরসি 48-52 |
>1,000,000 শট |
আপনার পরবর্তী প্লাস্টিক ফেন্ডার ফ্লেয়ার মোল্ড প্রকল্পকে উজ্জ্বল করুন!
|
পার্ট টাইপ |
সাধারণ উপাদান |
ছাঁচ নকশা ফোকাস |
|
OE ফ্রন্ট হুইল আর্চ ফ্লেয়ার (সংকীর্ণ / স্ট্যান্ডার্ড) |
TPO, PP+EPDM-T20 (কালো ম্যাট) |
টার্ন-সিগন্যাল কাট-আউট স্লাইড, সেন্সর পকেট লিফটার, A-সার্ফেসে ভিডিআই 30-36 গ্রেইন, বাম্পার এবং দরজার ফাঁক/ফ্লাশ |
|
ওয়াইড-বডি ফ্রন্ট ফেন্ডার ফ্লেয়ার (অফ-রোড / পিকআপ / এসইউভি) |
TPO, PP+EPDM, ABS পেইন্টযোগ্য |
বৃহত্তর ড্র গভীরতা → স্ট্রিপার প্লেট / ইজেক্টর ব্লক; সম্ভাব্য 1+1 মিরর গহ্বর; ফ্লেয়ার এন্ডে ওয়ার্প কন্ট্রোল |
|
ফ্রন্ট ফেন্ডার ভ্রু / উপরের খিলান ছাঁটা |
কালো পিপি, ক্রোম সন্নিবেশ জোন সহ ABS |
টাইট ব্যাসার্ধ, লোগো খোদাই সন্নিবেশ, ক্রোম স্ট্রিপ রিসেসের জন্য S136 হাই-পলিশ জোন |
|
বডি-কালার পেইন্টেবল ফ্রন্ট ফ্লেয়ার (খেলাধুলা / লাক্সারি ট্রিম) |
ABS, PC+ABS (প্রাইমার-রেডি) |
SPI A1/A2 হাই-পলিশ গহ্বর, ওয়েল্ড লাইন লুকানো ফ্ল্যাঞ্জে ঠেলে দেওয়া হয়েছে, ক্লাস-এ পৃষ্ঠ |
|
ইন্টিগ্রেটেড মাডফ্ল্যাপ এক্সটেনশন / ক্লিপ পকেট সহ ফ্রন্ট ফ্লেয়ার |
TPO / TPV ওভারলে জোন |
ক্লিপ রিসেস এবং স্ক্রু-ট্যাব আন্ডারকাটের জন্য মিনি হাইড্রোলিক স্লাইড; সাক্ষী লাইন নিয়ন্ত্রণ |
ফ্রন্ট-স্পেসিফিক আন্ডারকাট— সিগন্যাল ল্যাম্প এবং সেন্সর পকেট — অ্যাঙ্গল-পিন স্লাইড বা মিনি হাইড্রোলিক সিলিন্ডার সাইড রিপিটার ল্যাম্প খোলার জন্য এবং সামনের পার্কিং সোনার পকেট; ক্লিপ আসনের অভ্যন্তরীণ আন্ডারকাটের জন্য লিফটার।
ডিপ-ড্র কার্ভড প্যানেল ইজেকশন এবং ওয়ার্প কন্ট্রোল— স্ট্রিপার বার, ইজেক্টর ব্লক অ্যারে, বা নির্দেশিত রিটার্ন সহ প্রারম্ভিক-ইজেক্ট; deep-baffle + BeCu সন্নিবেশগুলি ΔT ≤ 3–4℃ রাখে, সামনের চাকা খোলার শক্ত ব্যাসার্ধে শেষ-ওয়ার্প কমিয়ে দেয়।
ম্যাট গ্রেইনড এক্সটেরিয়র সারফেস (TPO/PP)— ক্যাভিটি ভিডিআই 30-42 বা MT-110xx চামড়া/নুড়ির দানা (মোল্ড-টেক, ওয়াইএস) সরাসরি খোদাই করা; কোর সাইড সাটিন; পরিবর্তনযোগ্য সন্নিবেশের মাধ্যমে লোগো/অংশ নম্বর।
Polyolefins জন্য সংকোচন ক্ষতিপূরণ— TPO সংকোচন ~1.2-1.8%; PP+EPDM-T20 ~1.0–1.5%(MD)/1.2–1.8%(TD); ছাঁচপ্রবাহ-যাচাই গহ্বর মাপ.
অ-দৃশ্যমান পিছনের মুখের উপর লুকানো গেট- সাবমেরিন (সুপ্ত) গেট বা ভিতরের ফ্ল্যাঞ্জ/পিছনে প্রান্ত/পাখা গেট; খোলা বা অনুক্রমিক ভালভ গেট গরম রানার উচ্চ-ভলিউম OE লাইনের জন্য ঐচ্ছিক।
1+1 মিরর ক্যাভিটি অপশন (L+R ফ্রন্ট ফ্লেয়ার)- সমান ফিল টাইম সহ ভারসাম্যপূর্ণ রানার/হট-ড্রপ ডিজাইন; প্রতিসম সামনে flares জন্য আউটপুট দ্বিগুণ.
প্রকল্প কিক-অফ এবং DFM পর্যালোচনা— খসড়া বিশ্লেষণ করুন (TPO/PP-এ ≥1.5°), দেয়ালের বেধ (2.0–3.0mm সাধারণ), টার্ন-সিগন্যাল/সেন্সর পকেট ডিমোল্ডিং, বাম্পার এবং হেডল্যাম্প থেকে গ্যাপ/ফ্লাশ ডেটাম; উন্নতির পরামর্শ দিন।
মোল্ড ফ্লো সিমুলেশন (মোল্ডফ্লো)— ফিল প্যাটার্ন, ওয়েল্ড লাইনের অবস্থান (লুকানো ফ্ল্যাঞ্জ/পিছনে ঠেলে), ক্ল্যাম্প ফোর্স, কুলিং ইউনিফর্মিটি এবং বাঁকা সামনের প্যানেলের জন্য পূর্বাভাসিত ওয়ার্প।
3D ছাঁচ নকশা অনুমোদন— কুলিং লেআউট, রানার ব্যালেন্সিং (1+1 এর জন্য), ল্যাম্প পকেট ও ক্লিপ রিসেসের জন্য স্লাইড/লিফটারের বিস্তারিত, টেক্সচার জোন সংজ্ঞা সহ সম্পূর্ণ সমাবেশ।
যথার্থ যন্ত্র— উচ্চ-গতির CNC রুক্ষ/ফিনিশ, শীতল করার জন্য গভীর-গর্ত ড্রিলিং, সূক্ষ্ম কাট-আউট এবং টেক্সচার খোদাইয়ের জন্য EDM।
T1 ট্রায়াল এবং সংশোধন- ইন-হাউস মেশিনে চালান; সাপ্লাই ট্রায়াল ভিডিও + সিএমএম ডাইমেনশনাল রিপোর্ট + অনুমোদনের জন্য নমুনা অংশ।
চূড়ান্ত প্যাকেজিং এবং চালান— ফিউমিগেশন-মুক্ত কেস, ছাঁচ অপারেশন ম্যানুয়াল, খুচরা যন্ত্রাংশ তালিকা, তাপ চিকিত্সা এবং ইস্পাত শংসাপত্র।
স্বয়ংচালিত বহি ছাঁচ অভিজ্ঞতা— বাম্পার, ফেন্ডার, গ্রিল, ডোর প্যানেল এবং ঘরে তৈরি ফেন্ডার ফ্লেয়ার মোল্ড
ইন-হাউস ডিএফএম এবং মোল্ডফ্লো রিপোর্ট— ফিলিং/ওয়ার্প/সিঙ্ক ঝুঁকি শনাক্ত করুন এবং ইস্পাত কাটার আগে অপ্টিমাইজ করুন; ফ্রন্ট-বাম্পার গ্যাপ/ফ্লাশ ফিট চেক করুন
নমনীয় রানার সমাধান- কোল্ড রানার বা ব্র্যান্ডেড হট রানার (YUDO/SYNVENTIVE/Mold-Master); 1+1 মিরর ক্যাভিটি ডিজাইনের অভিজ্ঞতা
কঠোর QC এবং স্বচ্ছ অগ্রগতি— সাপ্তাহিক মেশিনিং ফটো, CMM পরিদর্শন, T1 নমুনা অনুমোদন
এক্সপোর্ট এক্সপেরিয়েন্স- ছাঁচ ইউরোপ, উত্তর আমেরিকা, দক্ষিণ আমেরিকা, দক্ষিণ-পূর্ব এশিয়ায় পাঠানো হয়েছে
1-বছরের ছাঁচের ওয়ারেন্টি + খুচরা যন্ত্রাংশ সরবরাহ
প্রশ্ন: ফ্রন্ট এবং রিয়ার ফেন্ডার ফ্লেয়ার ছাঁচের মধ্যে পার্থক্য কী?
উত্তর: সামনের ফ্লেয়ারে প্রায়ই সাইড টার্ন-সিগন্যাল ল্যাম্প কাট-আউট এবং পার্কিং সেন্সর পকেট থাকে যার জন্য অতিরিক্ত স্লাইড/লিফটারের প্রয়োজন হয় এবং সামনের বাম্পার ও হেডল্যাম্পের সাথে গ্যাপ/ফ্লাশের সাথে মিল থাকতে হবে — অগ্রবর্তী প্রান্তে শক্ত কনট্যুর সহনশীলতা। রিয়ার ফ্লেয়ারে সাধারণত পিছনের বাম্পার/কোয়ার্টার প্যানেলের তুলনায় সহজ কনট্যুর থাকে।
প্রশ্ন: আপনি কি বাম এবং ডান ফ্রন্ট ফেন্ডার ফ্লেয়ার মোল্ড তৈরি করতে পারেন — বা একটি 1+1 মিরর ক্যাভিটি?
উঃ হ্যাঁ। আমরা একক-গহ্বর LH/RH molds এবং 1+1 মিরর ক্যাভিটি molds ডিজাইন করি যাতে প্রতি শটে দ্বিগুণ আউটপুট প্রতিসম সামনের ফ্লেয়ারের জন্য।
প্রশ্ন: আপনি কোন পৃষ্ঠ জমিন/শস্য সমর্থন করেন?
A: VDI 27–42 ম্যাট নুড়ি/চামড়ার শস্য (সাধারণত TPO ফ্লেয়ারের জন্য VDI 36), Mold-Tech/YS প্যাটার্ন, অথবা SPI A1/A2 হাই পলিশ পেইন্টযোগ্য ABS সংস্করণের জন্য। পরিবর্তনযোগ্য সন্নিবেশ মাধ্যমে লোগো.
প্রশ্ন: একটি উদ্ধৃতি জন্য আপনি কি প্রয়োজন?
A: 3D পার্ট মডেল (STP/IGS/X_T), টার্গেট ম্যাটেরিয়াল (TPO / PP+EPDM-T20 / ABS), বার্ষিক ভলিউম / ক্যাভিটেশন পছন্দ (1×1 বা 1+1), আপনার ইনজেকশন মেশিন প্লেটেন ডেটা, সারফেস টেক্সচার এবং মেটিং-পার্ট গ্যাপ স্পেক যদি থাকে।
আপনার ফ্রন্ট ফেন্ডার ফ্লেয়ার 3D মডেল (STEP/IGS/X_T) এবং প্রকল্পের প্রয়োজনীয়তা পাঠান। ZHONGYUE MOLD 24-48 কাজের ঘন্টার মধ্যে একটি বিনামূল্যে DFM রিপোর্ট + ছাঁচ প্রবাহের সারাংশ + আনুষ্ঠানিক উদ্ধৃতি প্রদান করবে।
