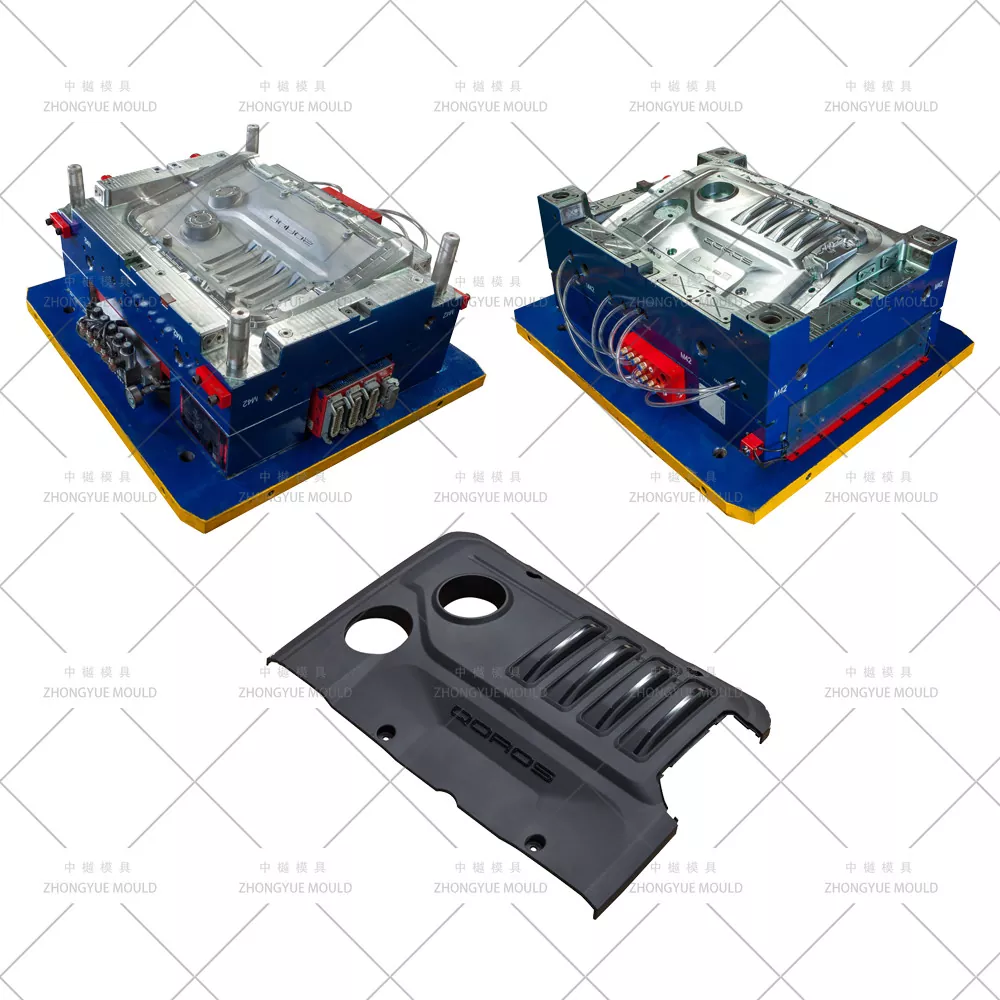

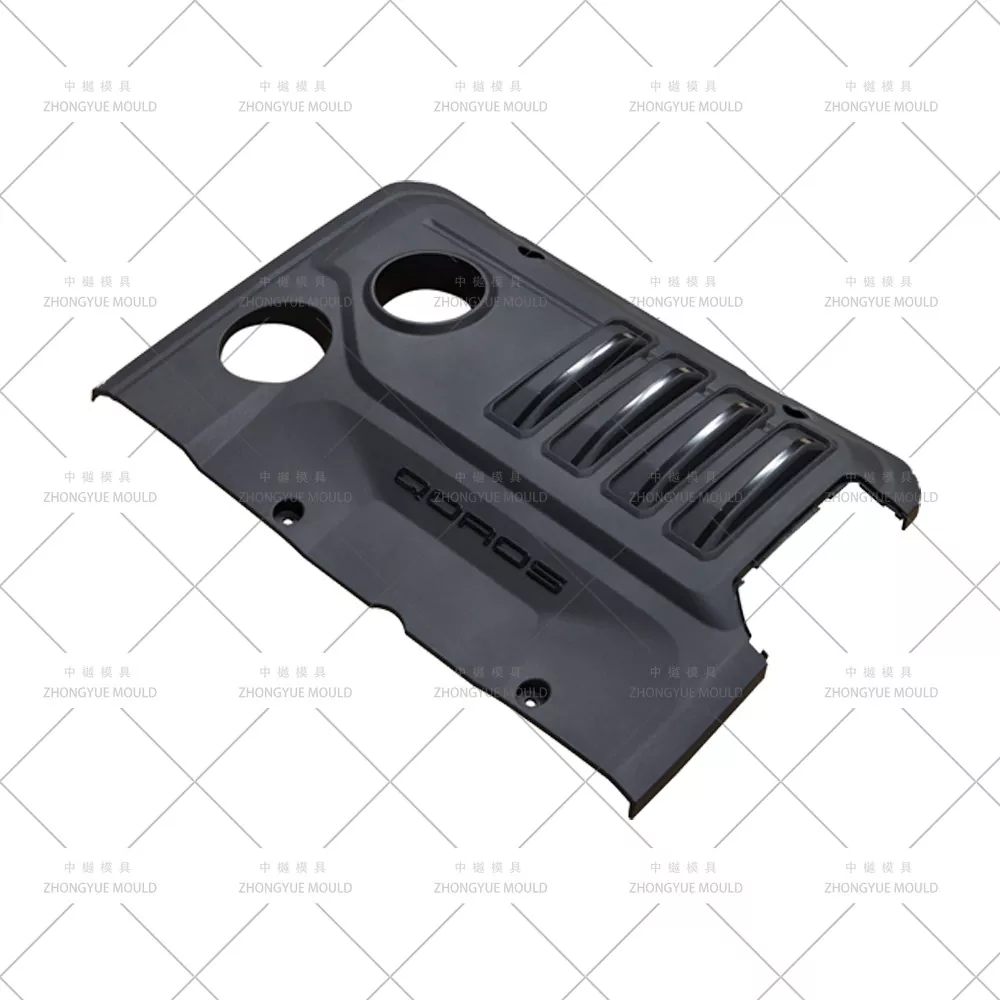

ZHONGYUE MOLD হল একটি পেশাদার চাইনিজ ইনজেকশন ছাঁচ প্রস্তুতকারক যা স্বয়ংচালিত ইঞ্জিন কভার ছাঁচ / প্লাস্টিক ইঞ্জিন কম্পার্টমেন্ট ঢাল এবং আলংকারিক কভার বিশ্বব্যাপী Tier-1 অটো পার্টস সরবরাহকারী এবং OEMs সরবরাহ করে। আধুনিক যানবাহনগুলি PA66+GF30 (গ্লাস ফাইবার রিইনফোর্সড নাইলন) বা PP-T20/T30 (খনিজ/ট্যাল্ক-ভর্তি পলিপ্রোপিলিন) এ ছাঁচে তৈরি হালকা ওজনের, তাপ-প্রতিরোধী প্লাস্টিকের ইঞ্জিন কভার দিয়ে ধাতব ইঞ্জিনের কাফনগুলিকে প্রতিস্থাপন করে — আমাদের ছাঁচগুলি এই উচ্চ-তাপমাত্রা, শীতল ইঞ্জিনের সঙ্গে প্লাস্টিকের ইঞ্জিনের জন্য তৈরি করা হয়েছে। হট রানার সিস্টেম, এবং মাউন্টিং বসের সুনির্দিষ্ট গঠন, স্ন্যাপ-ফিট ক্লিপ, এবং শব্দ-স্যাঁতসেঁতে পাঁজর কাঠামো।
আপনার একটি উপরের ইঞ্জিন বিউটি কভার, একটি অ্যাকোস্টিক ইঞ্জিন শিল্ড বা একটি আন্ডার-হুড ইনসুলেশন ট্রে প্রয়োজন হোক না কেন, আমরা ইস্পাত কাটার আগে সম্পূর্ণ DFM পর্যালোচনা এবং মোল্ডফ্লো সিমুলেশন প্রদান করি।
|
আইটেম |
স্পেসিফিকেশন / বিকল্প |
|
|
ছাঁচের নাম |
অটোমোটিভ ইঞ্জিন কভার / ইঞ্জিন শিল্ড প্লাস্টিক ইনজেকশন ছাঁচ |
|
|
গহ্বর এবং কোর ইস্পাত |
718H (HRC 33–38), 2738HH, ঐচ্ছিকভাবে H13 নাইট্রাইডেড (স্লাইডার/বস ইনসার্ট) বা S136 (হাই-পলিশ জোন) |
|
|
ছাঁচ বেস |
LKM / DME / HASCO / স্ব-পরিকল্পিত বড়-ফরম্যাট বেস |
|
|
গহ্বর |
সাধারণত একক গহ্বর (1×1); ছোট অক্জিলিয়ারী কভার জন্য যমজ গহ্বর সম্ভব |
|
|
রানার সিস্টেম |
হট রানার — 3-10 ড্রপ অনুক্রমিক ভালভ গেট (YUDO / SYNVENTIVE / Mold-Master) |
|
|
গেটের ধরন |
অ-দৃশ্যমান মুখের উপর ফ্যান / প্রান্ত / পিনপয়েন্ট গেট; SVG নিয়ন্ত্রিত |
|
|
ইজেকশন |
ইজেক্টর পিন + ইজেক্টর ব্লক / স্ট্রিপার প্লেট; রোবট টেক-আউট ইন্টারফেস |
|
|
কুলিং |
ব্যাফেলস Ø8–12 মিমি, বুদবুদ, BeCu সন্নিবেশ, বিচ্ছিন্ন সার্কিট (ΔT ইনলেট-আউটলেট ≤3℃) |
|
|
স্লাইড / লিফটার |
ক্লিপ রিসেস এবং কাটআউটের জন্য হাইড্রোলিক সিলিন্ডার বা কৌণিক গাইড পিন স্লাইড |
|
|
সারফেস ফিনিশ |
SPI A/B পলিশ + VDI 27/30/36 টেক্সচার বা কাস্টম চামড়ার শস্য |
|
|
ছাঁচ জীবন |
≥500,000 শট (718H); ≥800,000–1,000,000 শট (H13/S136 নাইট্রাইডেড) |
|
|
প্রস্তাবিত ছাঁচনির্মাণ উপাদান |
PA66+GF25–35%, PP-T20/T30, PPA (হাই-হিট), ঐচ্ছিক PUR ফোম-ব্যাকড |
|
|
ডিজাইন সফটওয়্যার |
UG NX, CATIA, Pro/E, SolidWorks, Moldflow |
|
|
সহনশীলতা নিয়ন্ত্রণ |
±0.02–0.05 মিমি (বৈশিষ্ট্যের উপর নির্ভর করে) |
|
|
সীসা সময় |
3D ছাঁচ নকশা অনুমোদনের 45-65 দিন পরে |
|
|
ছাঁচ উপাদান |
কঠোরতা |
ছাঁচ জীবন |
|
P20 |
HRC 28-33 |
>300,000 শট |
|
718 |
এইচআরসি 33-36 |
>500,000 শট |
|
H13 |
এইচআরসি > 43 |
>800,000 শট |
|
2344 |
এইচআরসি > 48 |
>800,000 শট |
|
S136 |
এইচআরসি 48-52 |
>1,000,000 শট |
আপনার পরবর্তী প্লাস্টিক ইঞ্জিন কভার মোল্ড প্রজেক্টকে উজ্জ্বল করুন!
|
পার্ট টাইপ |
ফাংশন |
ছাঁচ নকশা ফোকাস |
|
আপার ইঞ্জিন বিউটি/ ডেকোরেটিভ কভার |
লোগো এমবস সহ নান্দনিক ইঞ্জিন বে কভার, প্রায়শই ম্যাট/টেক্সচার্ড ফিনিশ |
ক্লাস-বি পৃষ্ঠের টেক্সচার, লুকানো গেট, দৃশ্যমান মুখের উপর ন্যূনতম ওয়েল্ড লাইন |
|
ইঞ্জিন অ্যাকোস্টিক / সাউন্ড শিল্ড (শীর্ষ বা নীচে) |
শব্দ হ্রাস + ছোট স্প্ল্যাশ সুরক্ষা |
দৃঢ়তার জন্য গভীর পাঁজর, অভিন্ন প্রাচীর, বিপরীত দিকে ডোবা এড়াতে সুষম ভরাট |
|
টাইমিং বেল্ট / ক্যাম কভার (প্লাস্টিক) |
তেল কুয়াশা বিরুদ্ধে সীল, উচ্চ তাপমাত্রা প্রতিরোধের |
টাইট সমতলতা সহনশীলতা, বল্টু বস শক্তিবৃদ্ধি, কখনও কখনও রাবার gasket খাঁজ |
|
নতুন এনার্জি ভেহিকল (EV) মোটর/ইনভার্টার কভার |
লাইটওয়েট ঘের, তাপ অপচয় পাঁজর |
মোটা বিভাগের কাছাকাছি অপ্টিমাইজড কুলিং চ্যানেল, সম্ভাব্য সন্নিবেশ ছাঁচনির্মাণ বিধান |
|
অক্জিলিয়ারী আন্ডার-হুড কভার / হিট শিল্ড (প্লাস্টিক) |
উজ্জ্বল তাপ থেকে উপাদান রক্ষা করুন |
উপাদান সংকোচন কম্প. উচ্চ-GF সামগ্রীর জন্য, কাটআউটগুলির জন্য স্লাইড/সন্নিবেশ করুন |
অনুক্রমিক ভালভ গেট (SVG) হট রানার— YUDO / SYNVENTIVE / Mold-Master; ঢালাইয়ের লাইনগুলিকে দৃশ্যমান নয় এমন জায়গায় ঠেলে এবং টেক্সচার্ড পৃষ্ঠের প্রবাহের চিহ্ন কমাতে নিয়ন্ত্রণগুলি ক্রম পূরণ করে।
রিইনফোর্সড প্লাস্টিক অপ্টিমাইজেশান (PA66+GF30 / PP-TD20–30)— সঠিক সংকোচন ক্ষতিপূরণ সহ গহ্বরের আকার (PA66+GF ~0.3–0.6%; PP-TD ~0.8–1.2%); চলন্ত অংশে (স্লাইড, ইজেক্টর) ঘষিয়া তুলিয়া ফেলিতে সক্ষম ফাইবার পরিধানের জন্য ছাঁচ শক্ত করা হয়।
পাঁজর / বসের কাছে গভীর এবং অভিন্ন কুলিংওয়ারপেজ এবং সাইকেল টাইম (সাধারণত 45-70s) নিয়ন্ত্রণ করতে ব্যাফেল, বাবলার এবং BeCu মোটা মাউন্টিং বসের কাছাকাছি সন্নিবেশ করে।
সারফেস টেক্সচার সামঞ্জস্য— VDI 27-36 চামড়া/ম্যাট গ্রেইনের সাথে ক্যাভিটি SPI B1/A2 পলিশ (মোল্ড-টেক, ওয়াইএস প্যাটার্ন) সরাসরি গহ্বরে খোদাই করা; লোগো খোদাই / সন্নিবেশ উপলব্ধ।
জটিল আন্ডারকাট এবং মাউন্ট বৈশিষ্ট্য— সাইড ক্লিপ রিসেসের জন্য হাইড্রোলিক বা অ্যাঙ্গেল-পিন স্লাইড, অভ্যন্তরীণ আন্ডারকাটগুলির জন্য লিফটার, বড় ফ্ল্যাট প্যানেলের জন্য ইনডেক্সড ইজেক্টর ব্লক।
প্রকল্প কিক-অফ এবং DFM পর্যালোচনা— খসড়া, প্রাচীর বেধ অভিন্নতা, বস/গাসেট ডিজাইন, গেট এবং ইজেকশন সম্ভাব্যতা পরীক্ষা করুন; সিঙ্ক/ওয়ার্প কমাতে উন্নতির পরামর্শ দিন।
মোল্ড ফ্লো সিমুলেশন (মোল্ডফ্লো)— PA66+GF বা PP-TD-এর জন্য ফিল প্যাটার্ন, ওয়েল্ড লাইনের অবস্থান, ক্ল্যাম্প ফোর্স, কুলিং ইউনিফর্মিটি এবং সাইকেলের সময় সম্পর্কে পূর্বাভাস দিন।
3D ছাঁচ নকশা অনুমোদন— কুলিং লেআউট সহ সম্পূর্ণ সমাবেশ, SVG হট রানার ব্যালেন্সিং, স্লাইড/লিফটার ডিটেইল, ভেন্টিং কৌশল।
যথার্থ যন্ত্র— উচ্চ-গতির CNC রুক্ষ/ফিনিশ, শীতল করার জন্য গভীর-গর্ত ড্রিলিং, সূক্ষ্ম বিবরণ এবং টেক্সচার খোদাইয়ের জন্য আয়না EDM।
T1 ট্রায়াল এবং সংশোধন- ইন-হাউস মেশিনে চালান; সাপ্লাই ট্রায়াল ভিডিও + সিএমএম ডাইমেনশনাল রিপোর্ট + অনুমোদনের জন্য নমুনা অংশ।
চূড়ান্ত প্যাকেজিং এবং চালান— ফিউমিগেশন-মুক্ত কেস, ছাঁচ অপারেশন ম্যানুয়াল, খুচরা যন্ত্রাংশ তালিকা, তাপ চিকিত্সা শংসাপত্র।
স্বয়ংচালিত ছাঁচ অভিজ্ঞতা— ইঞ্জিন কভার, বাম্পার, অভ্যন্তরীণ এবং বাহ্যিক অটো মোল্ডে প্রমাণিত ট্র্যাক রেকর্ড
বিনামূল্যে DFM এবং Moldflow রিপোর্ট— ইস্পাত কাটার আগে ফিলিং/সিঙ্ক/ওয়ার্প ঝুঁকি চিহ্নিত করুন
ব্র্যান্ডেড SVG হট রানার ইন্টিগ্রেশন— YUDO / SYNVENTIVE / মোল্ড-মাস্টার টিউনিং সমর্থন সহ
কঠোর QC এবং স্বচ্ছ অগ্রগতি— সাপ্তাহিক মেশিনিং ফটো, CMM পরিদর্শন, T1 নমুনা অনুমোদন
রপ্তানি প্রস্তুত- ছাঁচ ইউরোপ, উত্তর আমেরিকা, দক্ষিণ আমেরিকা, এসই এশিয়াতে পাঠানো হয়েছে
1-বছরের ছাঁচের ওয়ারেন্টি + খুচরা যন্ত্রাংশ সরবরাহ
প্রশ্ন: ইঞ্জিন কভারের জন্য আপনি কোন প্লাস্টিক উপাদানের সুপারিশ করেন?
উত্তর: বেশির ভাগ যাত্রীবাহী গাড়ি PA66+GF25–35% ব্যবহার করে উচ্চ-তাপ প্রতিরোধের (একটানা 120–140℃) এবং অনমনীয়তার জন্য। আরো খরচ-সংবেদনশীল অ্যাপ্লিকেশন PP-T20/T30 (ট্যাল্ক/খনিজ ভরা) ব্যবহার করে। আমরা উপাদান সংকোচন প্রতি ছাঁচ গহ্বর মাত্রা ক্ষতিপূরণ.
প্রশ্ন: আপনি কি একই প্রজেক্টে ইঞ্জিন কভার এবং একটি ম্যাচিং আন্ডারট্রে/শিল্ড উভয়কেই ঢালাই করতে পারেন?
উঃ হ্যাঁ। আমরা সাধারণত উপরের আলংকারিক কভার এবং নিচের অ্যাকোস্টিক শিল্ডের জন্য আলাদা ছাঁচ ডিজাইন করি এবং ছোট আনুষঙ্গিক ক্লিপ/বেজেলকে টুলও দিতে পারি।
প্রশ্ন: ইঞ্জিন কভার মোল্ডের জন্য কোন গরম রানার সিস্টেমটি সেরা?
উত্তর: অনুক্রমিক ভালভ গেট (SVG) হট রানার দৃঢ়ভাবে সুপারিশ করা হয় — এটি টেক্সচারযুক্ত দৃশ্যমান পৃষ্ঠগুলিতে ওয়েল্ড লাইন নিয়ন্ত্রণ করতে সাহায্য করে এবং বড় পাতলা-ওয়াল প্যানেলগুলিকে সুষমভাবে ভরাট করার অনুমতি দেয়।
প্রশ্ন: উদ্ধৃতি জন্য আপনার কি প্রয়োজন?
A: 3D পার্ট মডেল (STP/IGS/X_T), টার্গেট ম্যাটেরিয়াল, বার্ষিক ভলিউম / ক্যাভিটেশন পছন্দ, আপনার ইনজেকশন মেশিন প্লেটেন ডেটা, সারফেস টেক্সচার স্পেক যদি থাকে।
আপনার ইঞ্জিন কভার 3D মডেল (STEP/IGS/X_T) এবং প্রকল্পের প্রয়োজনীয়তা পাঠান। ZHONGYUE MOLD 24-48 কাজের ঘন্টার মধ্যে একটি বিনামূল্যে DFM রিপোর্ট + ছাঁচ প্রবাহের সারাংশ + আনুষ্ঠানিক উদ্ধৃতি প্রদান করবে।
