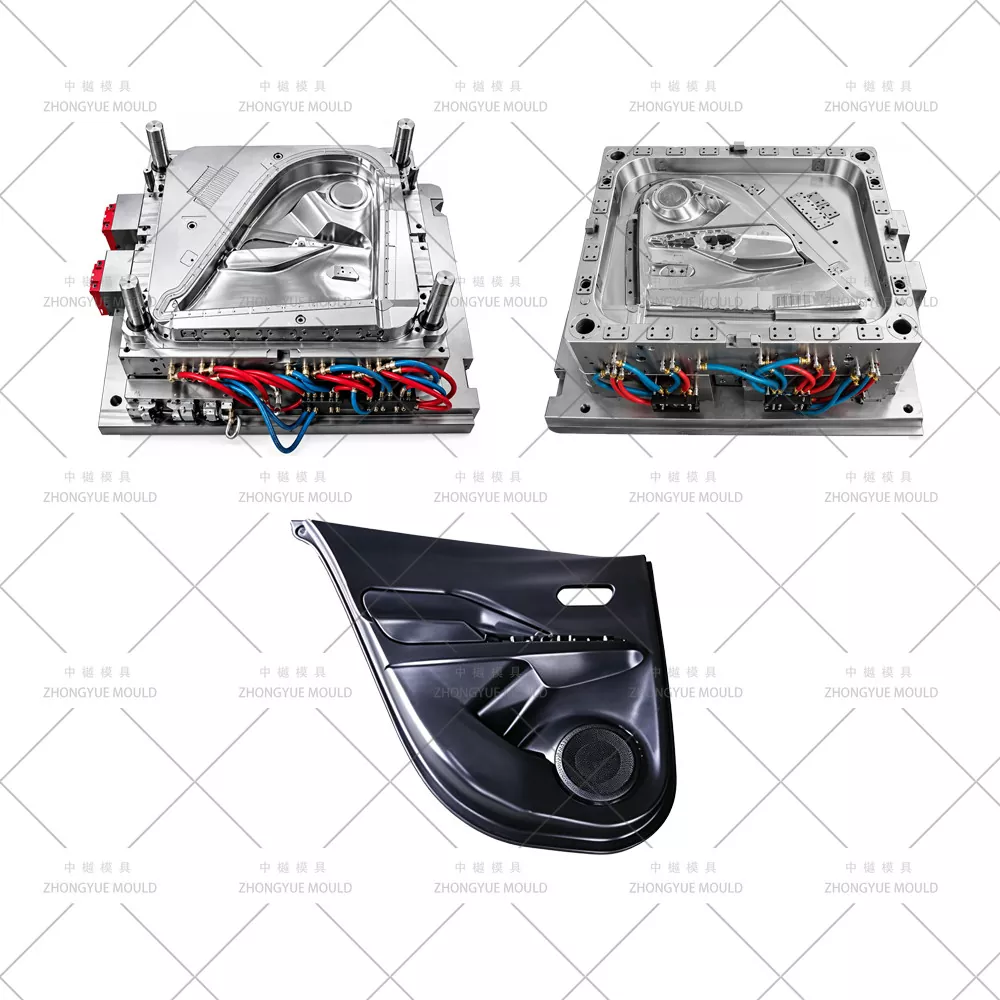

ZHONGYUE MOLD হল একটি পেশাদার চাইনিজ ইনজেকশন ছাঁচ প্রস্তুতকারক যা বিশ্বব্যাপী Tier-1 অটো পার্টস সরবরাহকারী এবং OEM-কে অটোমোটিভ ডোর প্যানেল মোল্ড / প্লাস্টিক কার ডোর ট্রিম প্যানেল ইঞ্জেকশন মোল্ডস (ইনার ডোর বোর্ড মোল্ডস) সরবরাহ করে। ডোর প্যানেলটি আর্মরেস্ট, ম্যাপ পকেট (স্টোরেজ বিন), স্পিকার রিং, সুইচ বেজেল মাউন্টিং এবং একাধিক স্ন্যাপ-ফিট ক্লিপ বসকে একীভূত করে — বেশিরভাগই দৃশ্যমান A-সারফেস ভিডিআই-গ্রেইনড (ম্যাট-লেইউর্যানো) এবং টেক্সট-বলার বিকল্পের সাথে PP+EPDM-Talc (PP-T20/T30) এ ঢালাই করা হয়। ক্রোম-লুক ডেকোরেটিভ ইনসার্ট (ABS/PC+ABS) আলাদাভাবে বা টু-শট/ওভারমোল্ড হিসাবে ঢালাই করা। আমাদের ডোর প্যানেলের ছাঁচে ক্রমিক ভালভ গেট (SVG) হট রানার সিস্টেম (6-10 ড্রপ), দানাদার মুখের ওয়েল্ড লাইনগুলি দূর করার জন্য, ম্যাপ পকেটের আন্ডারকাটগুলির জন্য একাধিক হাইড্রোলিক লিফটার/কোণীয় ইজেক্টর ব্লক, নাইট্রোজেন-স্প্রিং-সহায়ক ইজেকশন, এবং 70 মিমি 0 মিমি ঠান্ডা করার জন্য ওয়ারস্প্যান 100 মিমি নিয়ন্ত্রণ প্যানেল
সামনের দরজা ট্রিম প্যানেল (L/R), পিছনের দরজা ট্রিম প্যানেল থেকে, আর্মরেস্ট/ম্যাপ-পকেট সন্নিবেশ ছাঁচ আলাদা করতে, আমরা ইস্পাত কাটার আগে সম্পূর্ণ DFM পর্যালোচনা এবং মোল্ডফ্লো সিমুলেশন প্রদান করি।
|
আইটেম |
স্পেসিফিকেশন / বিকল্প |
|
|
ছাঁচের নাম |
অটোমোটিভ ডোর প্যানেল (সামনে/পিছন)/ডোর ট্রিম ইনার বোর্ড ইনজেকশন ছাঁচ |
|
|

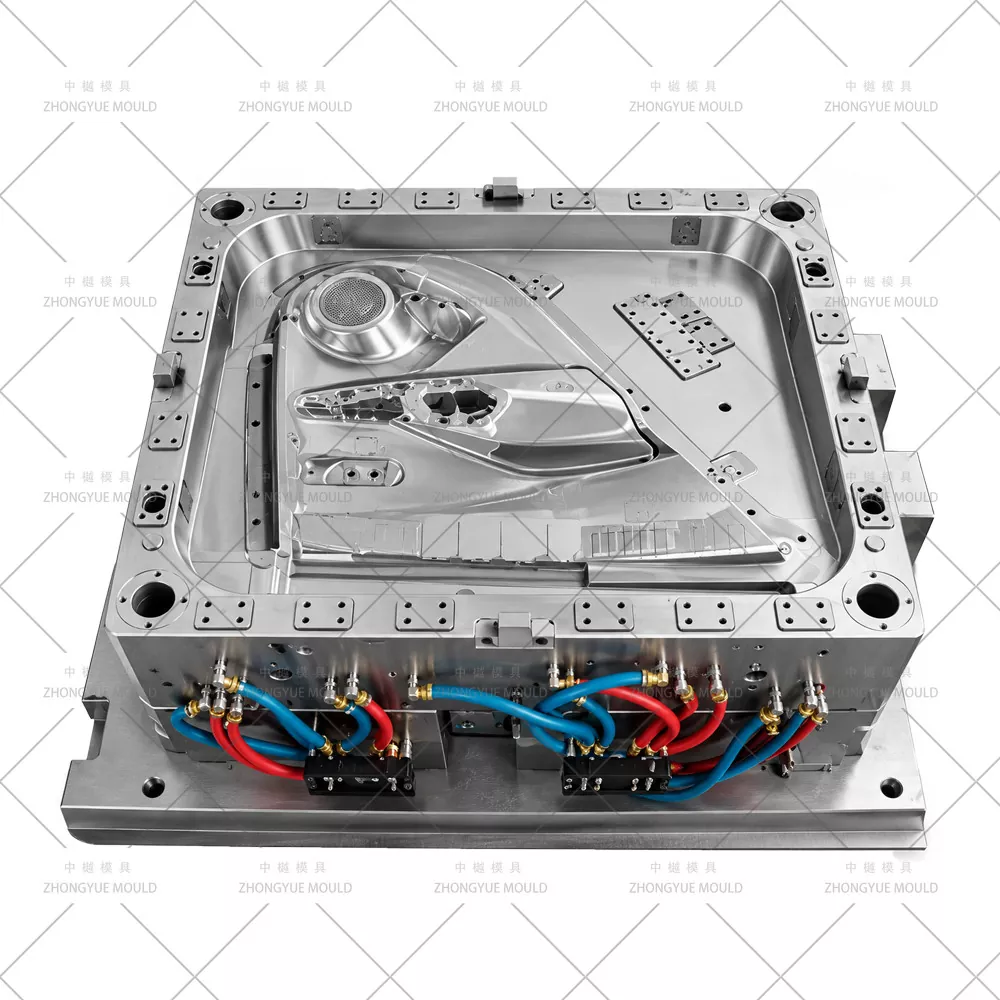

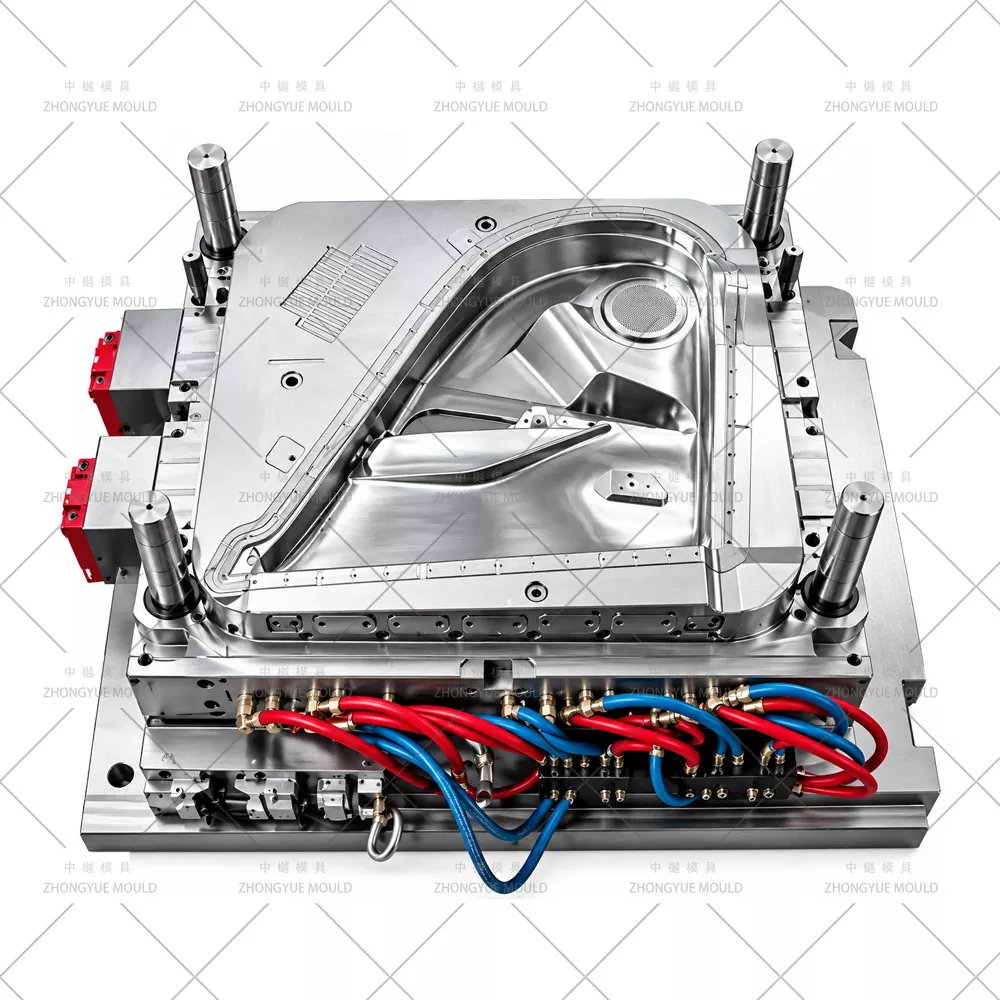

গহ্বর এবং কোর ইস্পাত |
গহ্বর: 718H (HRC 33–38) বা 2738HH; S136 (HRC 48-52) পিয়ানো কালো জন্য আয়না সন্নিবেশ; কোর: 718H/P20; লিফটার/স্লাইড: H13(2344 ESR) নাইট্রাইডেড বা SKD61 |
|
|
ছাঁচ বেস |
LKM / DME / HASCO বড় আকারের বেস (ছাঁচের আকার সাধারণত 1500–2200 × 800–1200 × 900–1300mm; ওজন 8-18T) |
|
|
গহ্বর |
একক গহ্বর (1×1) স্ট্যান্ডার্ড; 1+1 মিরর ক্যাভিটি (L+R) সিমেট্রিক ডিজাইনের জন্য উপলব্ধ |
|
|
রানার সিস্টেম |
হট রানার — 6-10 ড্রপ ক্রমিক ভালভ গেট (YUDO / SYNVENTIVE / Mold-Master প্রস্তাবিত); প্রোটোটাইপের জন্য ঠান্ডা রানার |
|
|
গেটের ধরন |
ভিতরের পাঁজর/ব্যাক ফ্ল্যাঞ্জে সাবমেরিন গেট; হট ড্রপ গোপন জোন সরাসরি গেটিং |
|
|
ইজেকশন |
ইজেক্টর পিন + একাধিক লিফটার (কিছু হাইড্রোলিক) + কৌণিক ইজেক্টর ব্লক / স্ট্রিপার বার; নাইট্রোজেন বসন্ত ভারী lifters উপর সাহায্য |
|
|
কুলিং |
ব্যাফেলস Ø8–12 মিমি, বুদবুদ, বসের কাছাকাছি BeCu সন্নিবেশ এবং ম্যাপ পকেট কর্নার, 4-6 বিচ্ছিন্ন সার্কিট w/ দ্রুত কাপলিং |
|
|
স্লাইড / লিফটার |
ম্যাপ পকেট এবং আর্মরেস্ট আন্ডারকাটের জন্য 4–8+ হাইড্রোলিক বা অ্যাঙ্গেল-পিন লিফটার; সুইচ-বেজেল রিসেসের জন্য মিনি স্লাইড; এয়ারব্যাগ-হীন (দরজার প্যানেলে সাধারণত কোনো এয়ারব্যাগ থাকে না) |
|
|
সারফেস ফিনিশ |
ক্যাভিটি ভিডিআই 27–36 ম্যাট গ্রেইন / এমটি টেক্সচার; S136 জোন SPI A1/A2 মিরর পলিশ; পরিবর্তনযোগ্য সন্নিবেশের মাধ্যমে লোগো/অংশ নম্বর |
|
|
ছাঁচ জীবন |
≥500,000 শট (718H ক্যাভিটি + H13 নাইট্রাইডেড লিফটার); ≥800,000 শট (সম্পূর্ণ H13/S136 নাইট্রাইডেড) |
|
|
প্রস্তাবিত ছাঁচনির্মাণ উপাদান |
PP-T20/T30 (সঙ্কোচন ~0.8–1.5%), PP+EPDM-T20, সাজসজ্জার জন্য ABS/PC+ABS, ওভারমোল্ডিংয়ের জন্য TPE/TPO (2K ছাঁচ) |
|
|
ডিজাইন সফটওয়্যার |
UG NX, CATIA, Pro/E, SolidWorks, Moldflow |
|
|
সহনশীলতা নিয়ন্ত্রণ |
±0.05 মিমি সাধারণ; ক্লিপ বস পিচে ±0.1 মিমি; দরজার বাইরের প্যানেল এবং A/B পিলারের সাথে মেলে কনট্যুর ±0.3–0.5 মিমি |
|
|
সীসা সময় |
3D ছাঁচ নকশা অনুমোদনের 55-75 দিন পরে (মাল্টি-লিফটার জটিলতা) |
|
|
ছাঁচ উপাদান |
কঠোরতা |
ছাঁচ জীবন |
|
P20 |
HRC 28-33 |
>300,000 শট |
|
718 |
এইচআরসি 33-36 |
>500,000 শট |
|
H13 |
এইচআরসি > 43 |
>800,000 শট |
|
2344 |
এইচআরসি > 48 |
>800,000 শট |
|
S136 |
এইচআরসি 48-52 |
>1,000,000 শট |
আপনার পরবর্তী অটোমোটিভ ডোর প্যানেল মোল্ড প্রজেক্টকে উজ্জ্বল করুন!
|
পার্ট টাইপ |
সাধারণ উপাদান |
ছাঁচ নকশা ফোকাস |
|

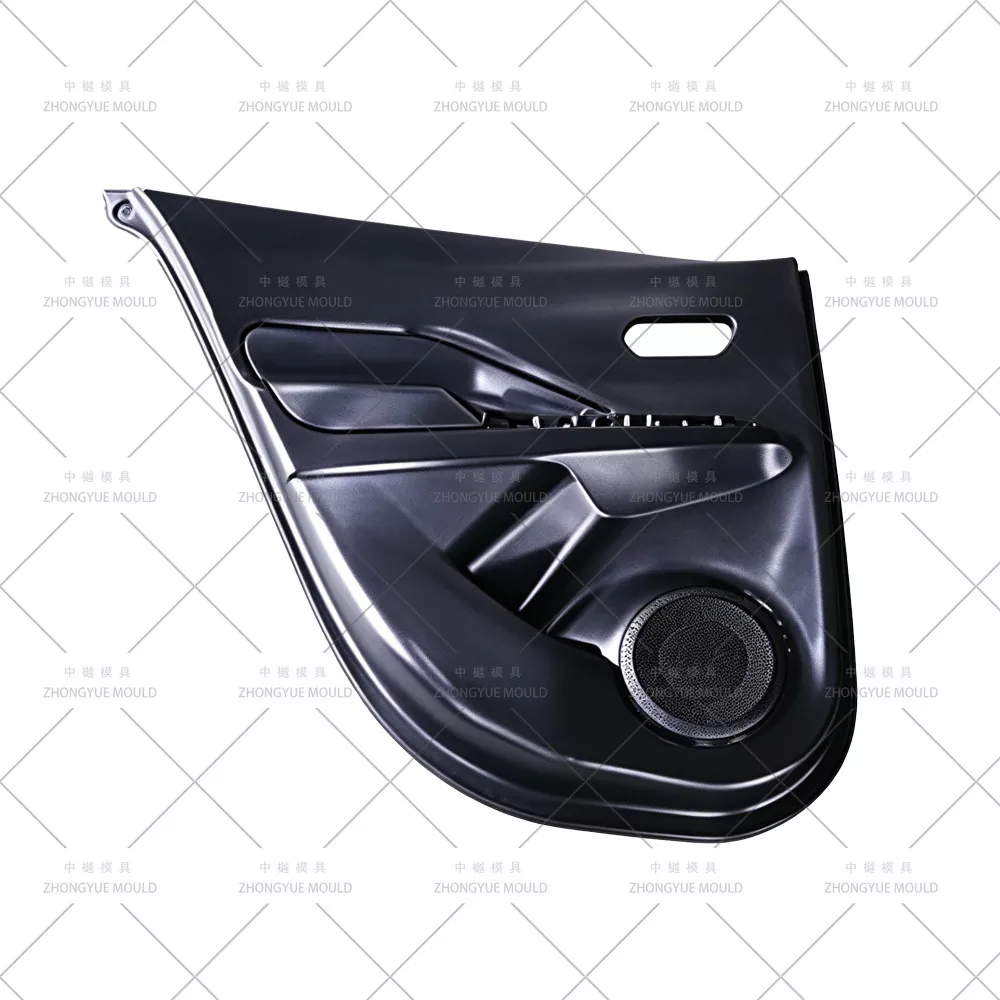

সামনের দরজা ট্রিম প্যানেল (অভ্যন্তরীণ বোর্ড / প্রধান স্তর) |
PP-T20/T30 (টল্ক-ভরা), PP+EPDM-T20 |
বড় পাতলা-প্রাচীর (2.5–3.5 মিমি), SVG হট রানার, ম্যাপ পকেট এবং আর্মরেস্ট আন্ডারকাটের জন্য 4-8+ লিফটার, A-সার্ফেসে VDI 27-36 গ্রেইন |
|
পিছনের দরজা ট্রিম প্যানেল (প্রায়শই ছোট / সরল) |
PP-T20/T30 |
সামনের মতো একই কাঠামো কিন্তু ছোট; একই ছাঁচ ভিত্তি নকশা দর্শন ভাগ করতে পারেন; কখনও কখনও 1+1 L+R যদি অসমমিত হয় |
|
ডোর ম্যাপ পকেট / স্টোরেজ বিন (পৃথক বা সমন্বিত) |
PP-T20, ABS |
গভীর আন্ডারকাট → স্ট্রিপার প্লেট/কোণ লিফটার; কখনও কখনও পৃথক সন্নিবেশ টুকরা হিসাবে ঢালাই তারপর একত্রিত |
|
দরজা আর্মরেস্ট / সুইচ বেজেল / স্পিকার গ্রিল (উপ-সমাবেশ) |
ABS, PC+ABS (পিয়ানো কালো বা ম্যাট) |
উচ্চ চকচকে জন্য S136 মিরর-পলিশ জোন; বেজেল কাটআউটের জন্য ছোট স্লাইড; কখনও কখনও নরম TPE সহ 2K ওভারমোল্ডিং |
|
সফট-টাচ ওভারমোল্ডেড ডোর প্যানেল সাবস্ট্রেট (2K) |
পিপি সাবস্ট্রেট + TPE/TPO নরম প্যাড |
ঘূর্ণমান প্লেট বা অনুক্রমিক ইনজেকশনের জন্য ডিজাইন করা ছাঁচ; নরম উপাদান জোনের জন্য নিবন্ধিত শাট-অফ |
অনুক্রমিক ভালভ গেট (SVG) হট রানার— YUDO / SYNVENTIVE / Mold-Master — 6-10 ফোঁটা ঢালাই লাইনগুলিকে লুকানো পিছনের ফ্ল্যাঞ্জে/অভ্যন্তরীণ পাঁজরে ঠেলে দেওয়ার জন্য মঞ্চস্থ খোলা/বন্ধ সহ, দানাদার A-সারফেস চেহারা সংরক্ষণ করে।
একাধিক হাইড্রোলিক লিফটার এবং অ্যাঙ্গেল ইজেক্টর ব্লক— ম্যাপ পকেটের ভিতরের আন্ডারকাট এবং আর্মরেস্ট রিসেসের জন্য 4-8+ লিফটার; ক্লান্তি রোধ করতে বড় লিফটারে নাইট্রোজেন স্প্রিংস; প্রয়োজনে সুইচ-বেজেল কাটআউটের জন্য মিনি হাইড্রোলিক সিলিন্ডার।
PP-Talc এবং ABS/PC+ABS-এর জন্য সংকোচন ক্ষতিপূরণ— PP-T20 সংকোচন ~0.8–1.3%(MD)/1.0–1.5%(TD); ABS ~0.4–0.7%; মোল্ডফ্লো-যাচাই করা গহ্বরের আকার বিশেষত প্রশস্ত প্যানেলে দরজার শেল/এ-পিলার থেকে পাটা এবং ফাঁক নিয়ন্ত্রণ করতে।
ম্যাট গ্রেইন + ঐচ্ছিক পিয়ানো-ব্ল্যাক / ক্রোম ইনসার্ট জোন— ক্যাভিটি ভিডিআই 27-36 চামড়া/ম্যাট গ্রেইন (মোল্ড-টেক/ওয়াইএস) সরাসরি 718H/2738HH-এ খোদাই করা; S136 (HRC 48-52) উচ্চ-চকচকে আলংকারিক স্ট্রিপের জন্য মিরর-পলিশ সন্নিবেশ — স্পষ্টভাবে বিভাজিত বিভাজন লাইন।
ওয়ার্প কন্ট্রোলের জন্য জোনড ডিপ কুলিং— ব্যাফেল Ø8–12 মিমি + বাবলার + BeCu মোটা ক্লিপ বস এবং আর্মরেস্ট মাউন্টিংয়ের কাছে সন্নিবেশ; 4-6 বিচ্ছিন্ন জল সার্কিট (ΔT ≤ 3–4℃) বাম/কেন্দ্র/ডান অঞ্চল জুড়ে।
1+1 মিরর ক্যাভিটি বিকল্প (প্রতিসম দরজা প্যানেলের জন্য L+R)- সুষম গরম রানার বা Y-শাখাযুক্ত ঠান্ডা রানার; অপ্রতিসম শৈলীযুক্ত প্যানেলের জন্য সাধারণত একক গহ্বর (L & R মিলিত জোড়া হিসাবে উদ্ধৃত)।
পিছনের মুখ / ভিতরের পাঁজরে লুকানো সাবমেরিন গেট— গেট ভেস্টিজ সম্পূর্ণরূপে A-সারফেস থেকে লুকানো; প্রোটো ছাড়া কোল্ড রানার বিরল — হট ড্রপ পছন্দ করা হয়।
প্রকল্প কিক-অফ এবং DFM পর্যালোচনা— দেয়ালের বেধ (2.5–3.5mm টাইপ।), খসড়া কোণ প্রতি শস্য (VDI 30+ এর জন্য ≥1.5°), ম্যাপের পকেট এবং আর্মরেস্ট, গেট এবং ইজেকশনের সম্ভাব্যতা জন্য লিফটার স্ট্রোক হস্তক্ষেপ বিশ্লেষণ করুন; A-সার্ফেসে সিঙ্ক/ওয়েল্ড লাইন এড়ানোর জন্য উন্নতির পরামর্শ দিন।
মোল্ড ফ্লো সিমুলেশন (মোল্ডফ্লো)— ফিল প্যাটার্ন, ওয়েল্ড লাইনের অবস্থান (পেছনে/ফ্ল্যাঞ্জে ঠেলে), ক্ল্যাম্প ফোর্স, কুলিং ইউনিফর্মিটি এবং প্রশস্ত PP-ট্যাল্ক প্যানেলের জন্য পূর্বাভাসিত ওয়ার্প ম্যাগনিটিউড।
3D ছাঁচ নকশা অনুমোদন— কুলিং লেআউট (জোনযুক্ত সার্কিট), SVG হট রানার ব্যালেন্সিং, ইন্টারফারেন্স অ্যানিমেশন, টেক্সচার এবং মিরর-পলিশ জোন সংজ্ঞা সহ 4-8+ লিফটার/স্লাইডের বিস্তারিত সহ সম্পূর্ণ সমাবেশ।
যথার্থ যন্ত্র— বড় ফরম্যাটের হাই-স্পিড CNC রাফ/ফিনিশ, ঠান্ডা করার জন্য ডিপ-হোল ড্রিলিং, সূক্ষ্ম লিফটার স্লট এবং টেক্সচার খোদাইয়ের জন্য সোডিক/চারমিলেস ইডিএম; S136 মিরর পলিশ এবং ভিডিআই গ্রেইন এচিং।
T1 ট্রায়াল এবং সংশোধন- ইন-হাউস মেশিনে চালান; সাপ্লাই ট্রায়াল ভিডিও + সিএমএম ডাইমেনশনাল রিপোর্ট + অনুমোদনের জন্য নমুনা অংশ; মানচিত্র পকেট ফিট এবং ক্লিপ ব্যস্ততা পরীক্ষা করুন।
চূড়ান্ত প্যাকেজিং এবং চালান— ফিউমিগেশন-মুক্ত হেভি-ডিউটি কেস, মোল্ড অপারেশন ম্যানুয়াল, খুচরা যন্ত্রাংশের তালিকা (লিফটার স্প্রিংস, ইজেক্টর পিন, সিল), তাপ চিকিত্সা এবং ইস্পাত শংসাপত্র।
স্বয়ংচালিত অভ্যন্তর ছাঁচ অভিজ্ঞতা— ডোর প্যানেল, ফেন্ডার, ডোর প্যানেল, সেন্টার কনসোল এবং ডোর প্যানেলের ছাঁচগুলি বড় আকারের 5-অক্ষ CNC এবং গভীর-গর্ত ড্রিল সহ ঘরে তৈরি
ইন-হাউস ডিএফএম এবং মোল্ডফ্লো রিপোর্ট— ফিলিং/ওয়ার্প/সিঙ্ক ঝুঁকি শনাক্ত করুন এবং ইস্পাত কাটার আগে অপ্টিমাইজ করুন; দরজার শেল এবং পিলারের ফাঁক/ফ্লাশ যাচাই করুন
SVG হট রানার এবং মাল্টি-লিফটার দক্ষতা— YUDO/SYNVENTIVE/Mold-Master ইন্টিগ্রেশন; নাইট্রোজেন-বসন্ত উত্তোলক; কোণ ইজেক্টর ব্লক নকশা
কঠোর QC এবং স্বচ্ছ অগ্রগতি- সাপ্তাহিক মেশিনিং ফটো, সিএমএম পরিদর্শন, চালানের আগে T1 নমুনা অনুমোদন
এক্সপোর্ট এক্সপেরিয়েন্স- ছাঁচ ইউরোপ, উত্তর আমেরিকা, দক্ষিণ আমেরিকা, দক্ষিণ-পূর্ব এশিয়ায় পাঠানো হয়েছে
1-বছরের ছাঁচের ওয়ারেন্টি + খুচরা যন্ত্রাংশ সরবরাহ (লিফটার স্প্রিংস, সিল, পিন)
প্রশ্ন: আপনি কি সামনের এবং পিছনের দরজার প্যানেলের ছাঁচ তৈরি করেন — এবং বাম এবং ডান 1+1 মিরর ক্যাভিটি হতে পারে?
উঃ হ্যাঁ। আমরা একক-গহ্বর L/R ছাঁচ ডিজাইন করি (অসমমিত স্টাইলযুক্ত প্যানেলের জন্য সাধারণ) এবং 1+1 মিরর ক্যাভিটি ছাঁচ প্রতি শটে দ্বিগুণ আউটপুট করার জন্য প্রতিসম ডিজাইনের জন্য। সামনে এবং পিছনে আলাদাভাবে উদ্ধৃত করা হয়েছে কারণ তারা আকার এবং বৈশিষ্ট্য সেটে ভিন্ন।
প্রশ্ন: দরজা প্যানেলের ছাঁচের জন্য আপনি কোন গরম রানার সিস্টেমের সুপারিশ করেন?
উত্তর: 6-10 ড্রপ (YUDO/SYNVENTIVE/Mold-Master) সহ সিকোয়েন্সিয়াল ভালভ গেট (SVG) হট রানার দৃঢ়ভাবে সুপারিশ করা হয় — এটি আপনাকে ওয়েল্ড লাইনগুলিকে অ-দৃশ্যমান জায়গায় ঠেলে দেওয়ার জন্য স্টেজ ফিলিং করতে দেয়, দানাদার A-সারফেস মানের জন্য গুরুত্বপূর্ণ।
প্রশ্ন: আপনি একটি ছাঁচে ম্যাট শস্য এবং পিয়ানো-কালো উচ্চ গ্লস অর্জন করতে পারেন?
উঃ হ্যাঁ। আমরা হাই-গ্লস ডেকোরেটিভ জোনের জন্য S136 মিরর-পলিশ ইনসার্ট (SPI A1/A2) এবং ম্যাট মেইন প্যানেলের জন্য 718H/2738HH টেক্সচার্ড ক্যাভিটি (VDI 27-36) ব্যবহার করি, জোনের মধ্যে স্পষ্টভাবে সংজ্ঞায়িত বিভাজন সহ।
প্রশ্ন: একটি উদ্ধৃতি জন্য আপনি কি প্রয়োজন?
A: 3D পার্ট মডেল (STP/IGS/X_T), টার্গেট ম্যাটেরিয়াল (PP-T20/T30 / ABS ইত্যাদি), বার্ষিক ভলিউম / ক্যাভিটেশন পছন্দ (1×1 বা 1+1), আপনার ইনজেকশন মেশিন প্লেটেন ডেটা, সারফেস টেক্সচার এবং হাই-গ্লস জোন স্পেক যদি থাকে।
আপনার দরজা প্যানেল 3D মডেল (STEP/IGS/X_T) এবং প্রকল্পের প্রয়োজনীয়তা পাঠান। ZHONGYUE MOLD 24-48 কাজের ঘন্টার মধ্যে একটি বিনামূল্যে DFM রিপোর্ট + ছাঁচ প্রবাহের সারাংশ + আনুষ্ঠানিক উদ্ধৃতি প্রদান করবে।
