ZHONGYUE MOLD হল একটি অভিজ্ঞ চাইনিজ ইনজেকশন ছাঁচ প্রস্তুতকারক যা অটোমোটিভ ড্যাশবোর্ড মোল্ডস/প্লাস্টিক কার ইন্সট্রুমেন্ট প্যানেল (IP) ইনজেকশন মোল্ডস সরবরাহ করে — যাকে ড্যাশবোর্ড কঙ্কাল ছাঁচও বলা হয় গ্লোবাল টায়ার-1 অটো পার্টস সরবরাহকারী এবং OEM-কে। আধুনিক হার্ড-প্যানেল ড্যাশবোর্ডগুলি PP+EPDM-Talc (খনিজ-ভর্তি পলিপ্রোপিলিন, যেমন PP-T20/T30) বা PC+ABS-এ ঢালাই করা হয় আলংকারিক উপরের স্কিনগুলির জন্য, বড় কঙ্কাল একীভূত গ্লাভ বক্স মাউন্ট, যাত্রী-ভেন্ট-কনসোল, এয়ার-ভেন্ট জোন এবং এয়ার-কাটিং সেন্টার রি-কাট। বৈশিষ্ট্য আমাদের ছাঁচগুলিতে A-পৃষ্ঠের ওয়েল্ড লাইনগুলি দূর করার জন্য অনুক্রমিক ভালভ গেট (SVG) হট রানার সিস্টেম (6-12 ড্রপ), গভীর আন্ডারকাট এবং এয়ারব্যাগের দরজার জন্য একাধিক হাইড্রোলিক লিফটার/কোণীয় স্লাইড, নাইট্রোজেন-স্প্রিং-সহায়ক ইজেকশন এবং 分分区 2.0m.5m.0m.5 কুল কন্ট্রোল করার জন্য প্যানেল
প্যাসেঞ্জার কার আইপি কঙ্কাল, SUV পূর্ণ-প্রস্থ ড্যাশবোর্ড সাবস্ট্রেটস থেকে শুরু করে আলংকারিক সফট-টাচ/পিয়ানো-ব্ল্যাক আপার ট্রিম পর্যন্ত, আমরা স্টিল কাটার আগে সম্পূর্ণ DFM পর্যালোচনা এবং মোল্ডফ্লো সিমুলেশন প্রদান করি।
|
আইটেম |
স্পেসিফিকেশন / বিকল্প |
|
|
ছাঁচের নাম |

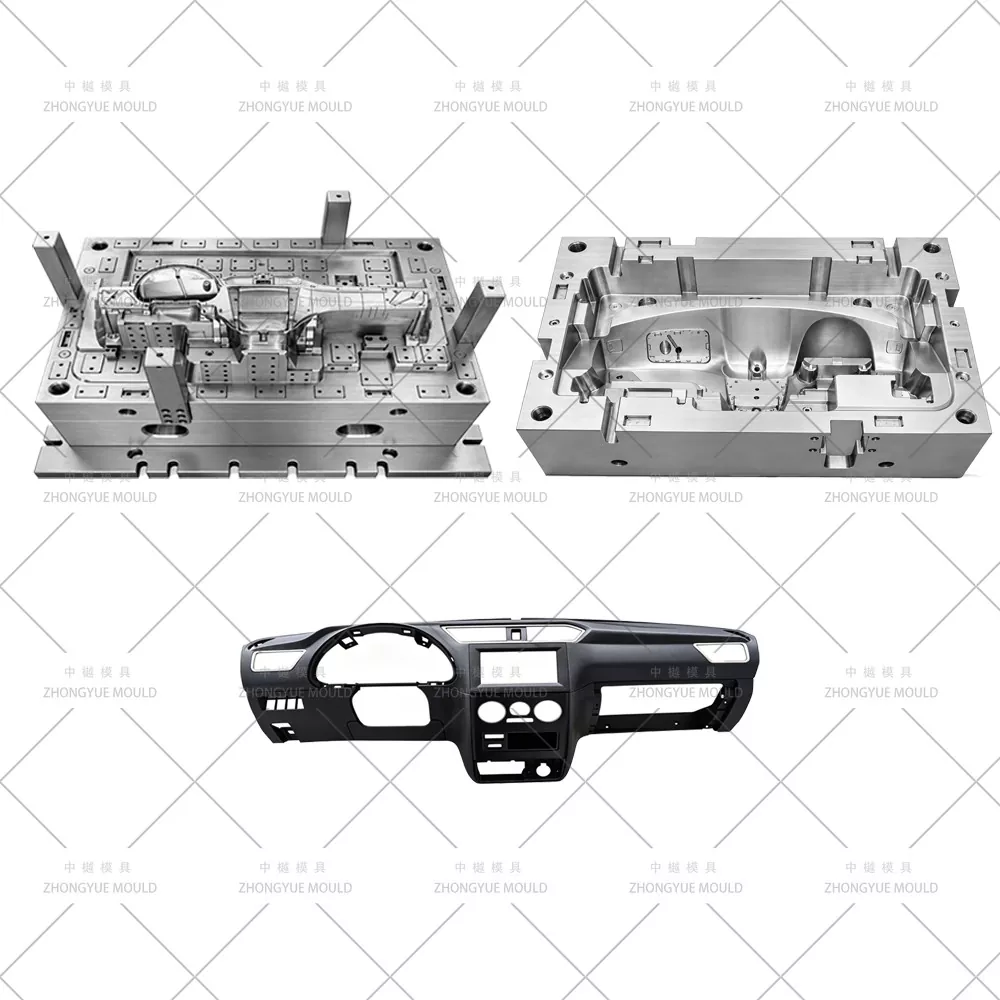

অটোমোটিভ ইনস্ট্রুমেন্ট প্যানেল (ড্যাশবোর্ড) কঙ্কাল / আইপি ইনজেকশন ছাঁচ |
|
|

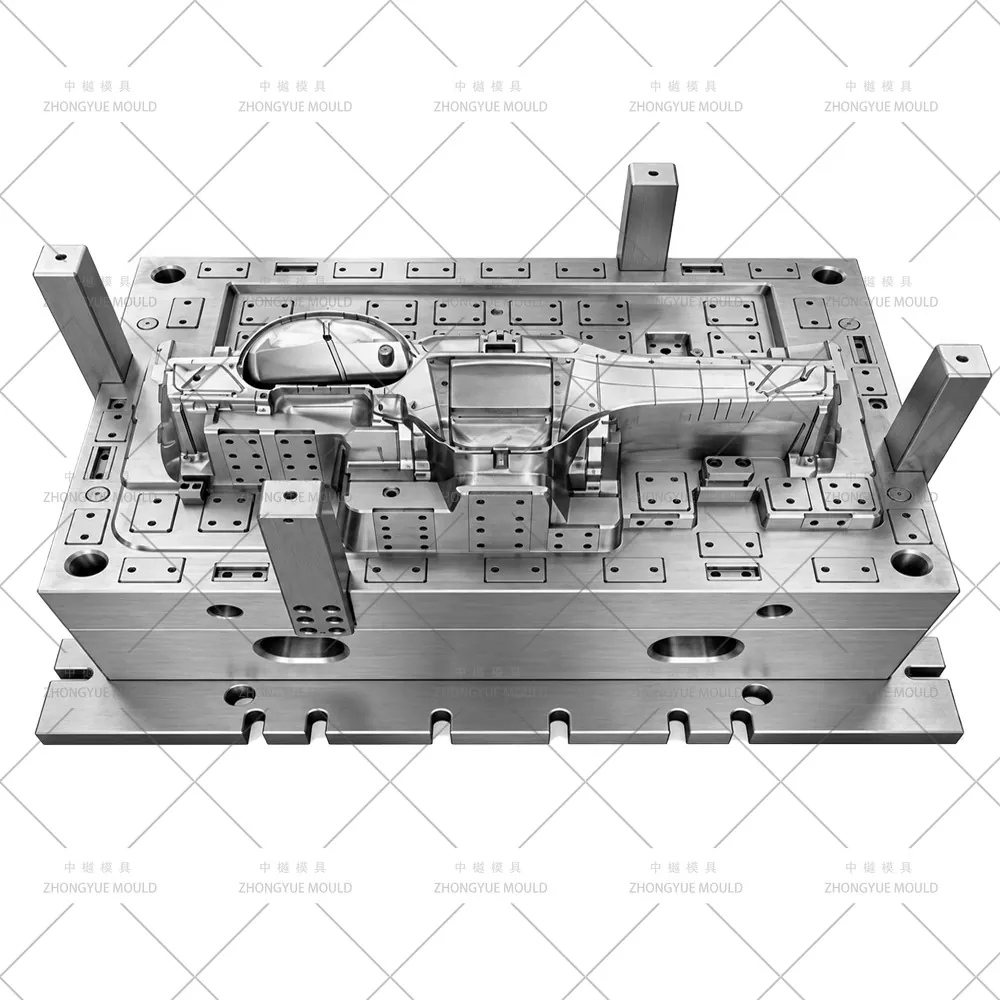

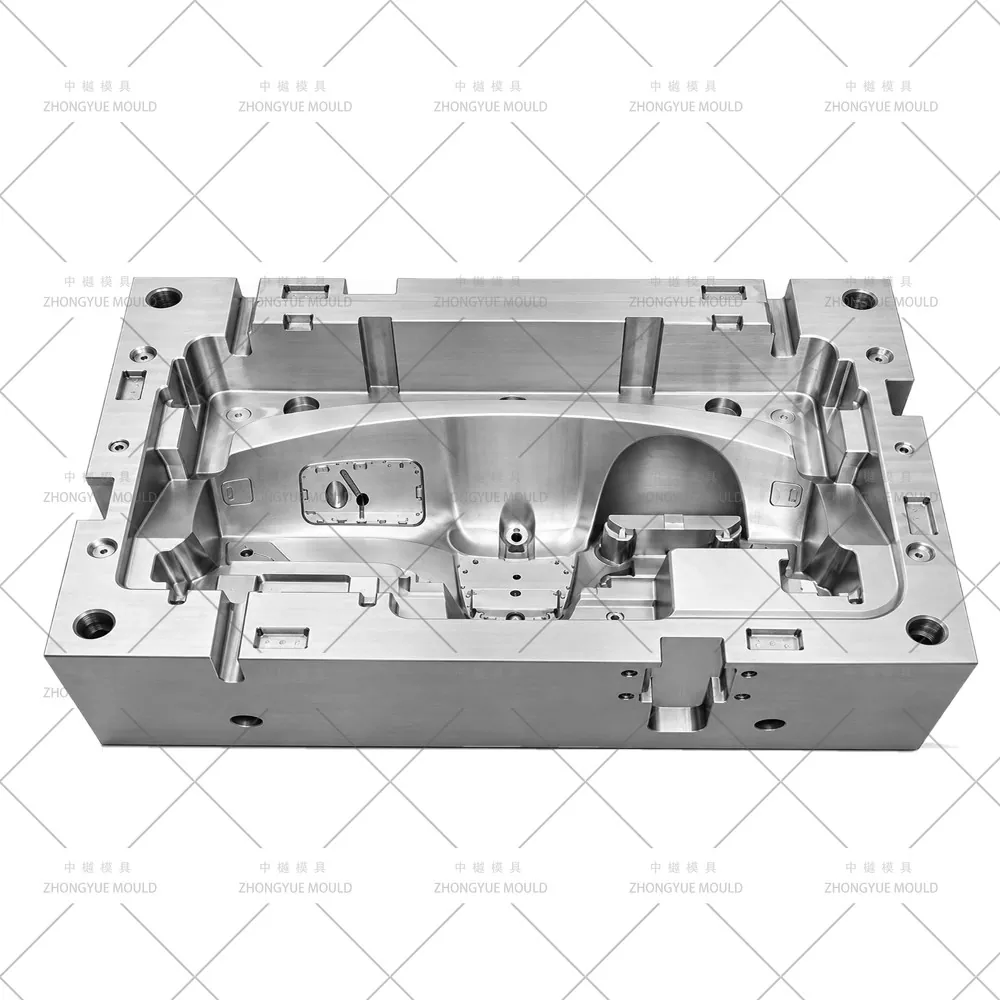

গহ্বর এবং কোর ইস্পাত |
গহ্বর: 718H (HRC 33–38) বা 2738HH; S136 (HRC 48-52) পিয়ানো-কালো জন্য আয়না সন্নিবেশ; কোর: P20 / 718H; স্লাইড/লিফটার: H13(2344 ESR) নাইট্রাইডেড বা SKD61 |
|
|
ছাঁচ বেস |
S50C / LKM / DME / HASCO বড় আকারের বেস (ছাঁচের আকার সাধারণত 2200–3000 × 1200–1800 × 1200–1600mm; ওজন 12–30T) |
|
|
গহ্বর |
একক গহ্বর (1×1) — বড় আইপির জন্য মানক |
|
|
রানার সিস্টেম |
হট রানার — 6-12 ড্রপ ক্রমিক ভালভ গেট (YUDO / SYNVENTIVE / Mold-Master প্রস্তাবিত) |
|
|
গেটের ধরন |
ভিতরের পাঁজর/ব্যাক ফ্ল্যাঞ্জে সাবমেরিন গেট; হট ড্রপ গোপন জোন সরাসরি গেটিং |
|
|
ইজেকশন |
ইজেক্টর পিন + একাধিক লিফটার (কিছু হাইড্রোলিক) + ইজেক্টর ব্লক; নাইট্রোজেন বসন্ত ভারী lifters উপর সাহায্য; ডিপ-বিনের অংশগুলির জন্য ঐচ্ছিক সেকেন্ডারি ইজেকশন |
|
|
কুলিং |
ব্যাফেলস Ø10-12 মিমি, বুদবুদ, BeCu সন্নিবেশ, 6-10 বিচ্ছিন্ন সার্কিট w/ দ্রুত কাপলিং |
|
|
স্লাইড / লিফটার |
ভেন্ট/গ্লাভ রিসেসের জন্য 4-8+ হাইড্রোলিক বা অ্যাঙ্গেল-পিন লিফটার; পার্শ্ব বৈশিষ্ট্য জন্য মিনি জলবাহী স্লাইড; airbag টিয়ার-সীম সন্নিবেশ |
|
|
সারফেস ফিনিশ |
ক্যাভিটি ভিডিআই 27–36 ম্যাট গ্রেইন / এমটি টেক্সচার; S136 জোন SPI A1/A2 মিরর পলিশ; পরিবর্তনযোগ্য সন্নিবেশের মাধ্যমে লোগো/অংশ নম্বর |
|
|
ছাঁচ জীবন |
≥500,000 শট (718H ক্যাভিটি + H13 নাইট্রাইডেড লিফটার); ≥800,000 শট (সম্পূর্ণ H13/S136 নাইট্রাইডেড) |
|
|
প্রস্তাবিত ছাঁচনির্মাণ উপাদান |
PP-T20/T30 (সংকোচন ~0.8–1.5%), PP+EPDM-T20, সজ্জা ত্বকের জন্য PC+ABS, গ্লাভ বক্সের জন্য ABS |
|
|
ডিজাইন সফটওয়্যার |
UG NX, CATIA, Pro/E, SolidWorks, Moldflow |
|
|
সহনশীলতা নিয়ন্ত্রণ |
±0.05 মিমি সাধারণ; মাউন্টিং হোল পিচে ±0.1 মিমি; কনট্যুর ±0.3–0.5 মিমি উইন্ডশীল্ড/এ-পিলার/আইপি ক্যারিয়ারের সাথে মেলে |
|
|
সীসা সময় |
3D মোল্ড ডিজাইন অনুমোদনের 70-100 দিন পর (জটিল মাল্টি-লিফটার এবং SVG হট রানার) |
|
|
ছাঁচ উপাদান |
কঠোরতা |
ছাঁচ জীবন |
|
P20 |
HRC 28-33 |
>300,000 শট |
|
718 |
এইচআরসি 33-36 |
>500,000 শট |
|
H13 |
এইচআরসি > 43 |
>800,000 শট |
|
2344 |
এইচআরসি > 48 |
>800,000 শট |
|
S136 |
এইচআরসি 48-52 |
>1,000,000 শট |
আপনার পরবর্তী অটোমোটিভ ড্যাশবোর্ড মোল্ড প্রজেক্টকে উজ্জ্বল করুন!
|
পার্ট টাইপ |
সাধারণ উপাদান |
ছাঁচ নকশা ফোকাস |
|

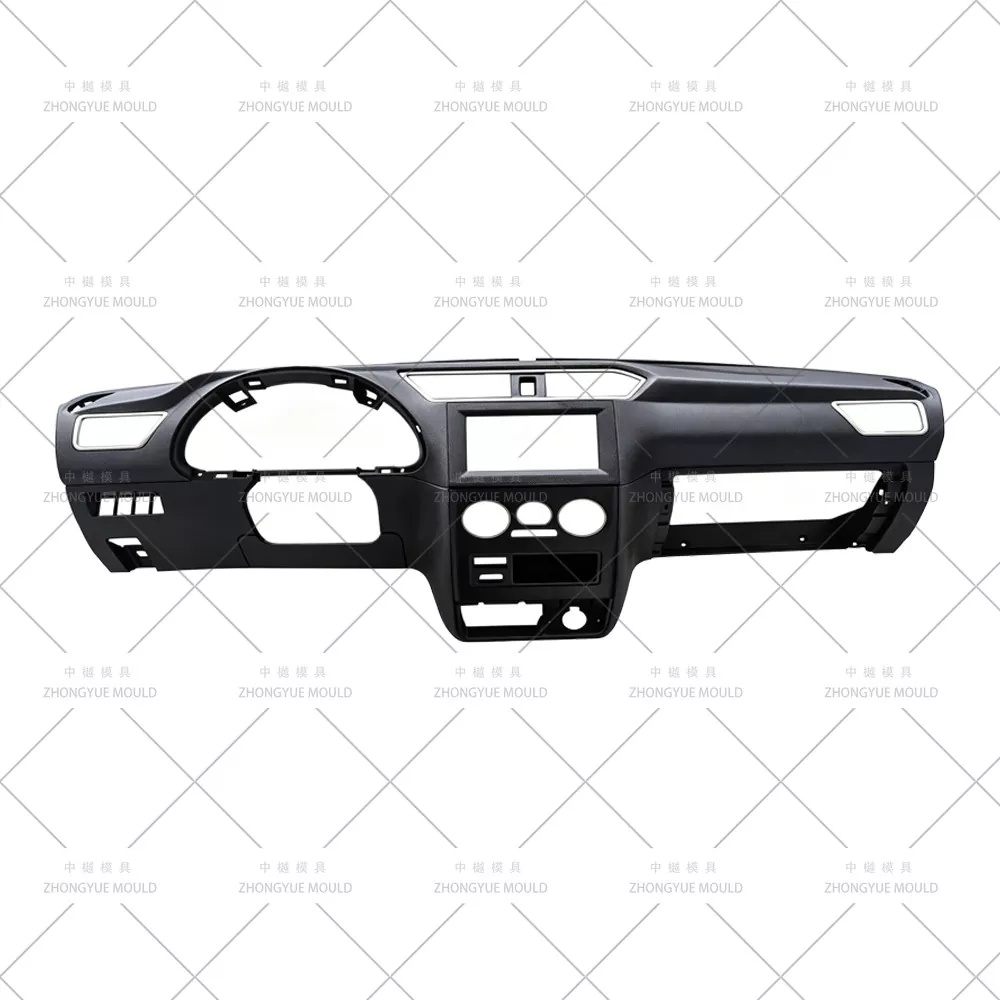

ড্যাশবোর্ড / আইপি কঙ্কাল সাবস্ট্রেট (হার্ড প্যানেল) |
PP-T20/T30 (টল্ক-ভরা), PP+EPDM-T20 |
বড় পাতলা-ওয়াল প্যানেল (2.5-3.5 মিমি), এসভিজি হট রানার, গ্লাভ বক্স এবং ভেন্ট রিসেসের জন্য মাল্টি-লিফটার, এয়ারব্যাগ প্রি-স্কোর জোন ট্রিটমেন্ট, ভিডিআই 27-36 গ্রেইন |
|
আপার ডেকোরেটিভ প্যানেল / টপ প্যাড (হার্ড স্কিন) |
PC+ABS, ABS (ম্যাট গ্রেইন বা পিয়ানো কালো) |
উচ্চ পৃষ্ঠ ফিনিস — S136 পিয়ানো কালো জন্য মিরর পলিশ জোন; লুকানো সাব-গেট; ঢালাই লাইন লুকানো ফ্ল্যাঞ্জে ধাক্কা |
|
যাত্রীবাহী এয়ারব্যাগ ডোর / টিথার এরিয়া (মোল্ড করা) |
PP-তাল্ক, কখনও কখনও বোনা ফ্যাব্রিক সন্নিবেশ |
ছাঁচ ডিজাইনের মাধ্যমে বিশেষ বিভাজন / প্রাক-দুর্বল স্কোর লাইন; পরিষ্কার টিয়ার সীমের জন্য স্লাইড বা সন্নিবেশ করুন — ছাঁচনির্মাণের পরে কাটা নয় |
|
গ্লাভ বক্স দরজা / বিন (কখনও কখনও পরিবার বা পৃথক ছাঁচ) |
PP-T20, ABS |
ডিপ-ড্র → স্ট্রিপার প্লেট/লিফটার; স্ন্যাপ-ফিট কবজা বসেস; দৃশ্যমান মুখে ভিডিআই দানা |
|
কম খরচে নরম / স্লাশ-স্কিনড ওভার Instr. প্যানেল |
পিপি কঙ্কালের উপর পিভিসি/এবিএস স্লাশ ত্বক (2-পদক্ষেপ প্রক্রিয়া) |
শুধুমাত্র কঙ্কালের জন্য ছাঁচ—এই ছাঁচে ফোমিং নেই; কিছু ক্লায়েন্ট TPO ফয়েল স্তরায়ণ পোস্ট ছাঁচনির্মাণ অনুরোধ |
অনুক্রমিক ভালভ গেট (SVG) হট রানার— YUDO / SYNVENTIVE / Mold-Master — 6-12 ফোঁটা খোলা/ক্লোজ করা হয়েছে ওয়েল্ড লাইনগুলিকে অ-দৃশ্যমান ফ্ল্যাঞ্জ/ব্যাক ফেস পর্যন্ত ঠেলে দেওয়ার জন্য; ক্লাস-বি অভ্যন্তরীণ শস্য চেহারা জন্য সমালোচনামূলক.
একাধিক হাইড্রোলিক লিফটার এবং কোণযুক্ত স্লাইড— গ্লাভ বক্স রিসেস, এয়ার-ভেন্ট পকেট, ডিফ্রস্ট ডাক্ট ডকের জন্য 4-8+ লিফটার; সাইড-মাউন্ট করা বৈশিষ্ট্যগুলির জন্য হাইড্রোলিক মিনি-স্লাইড; নাইট্রোজেন স্প্রিংস (বনাম কুণ্ডলী) ক্লান্তি ব্যর্থতা রোধ করতে বড় লিফটারগুলিতে ব্যবহৃত হয়।
প্যাসেঞ্জার এয়ারব্যাগ ডোর প্রি-স্কোর/টিয়ার-সিম ডিজাইন— নির্ভুল-মেশিন ইনসার্ট বা বিভাজন-লাইন ধাপের মাধ্যমে মোল্ডেড-ইন টিয়ার লাইন; আলগা স্ক্র্যাপ ছাড়া অনুমানযোগ্য স্থাপনা নিশ্চিত করতে সাবধানে নিয়ন্ত্রিত তীক্ষ্ণ-ব্যাসার্ধ সন্নিবেশ।
PP-Talc এবং PC+ABS-এর জন্য সংকোচন ক্ষতিপূরণ— PP-T20 সংকোচন ~0.8–1.3%(MD)/1.0–1.5%(TD); PC+ABS ~0.5–0.7%; মোল্ডফ্লো-যাচাই করা গহ্বরের সাইজিং বিশেষত প্রশস্ত-স্প্যান প্যানেলে উইন্ডশীল্ড/এ-পিলার থেকে ওয়ার্প এবং গ্যাপ নিয়ন্ত্রণ করতে।
এক ছাঁচে ম্যাট গ্রেইন + ঐচ্ছিক পিয়ানো-ব্ল্যাক জোন— ক্যাভিটি ভিডিআই 27-36 চামড়া/ম্যাট গ্রেইন (মোল্ড-টেক/ওয়াইএস) সরাসরি 718H/2738HH-এ খোদাই করা; S136 (HRC 48-52) উচ্চ-চকচকে আলংকারিক স্ট্রিপ জোনের জন্য মিরর-পলিশ সন্নিবেশ।
ওয়ার্প কন্ট্রোলের জন্য গভীর ও জোনড কুলিং— ব্যাফেল Ø10–12 মিমি + বুদবুদ + BeCu সন্নিবেশ মোটা মাউন্টিং বসের কাছে; বিচ্ছিন্ন জলের সার্কিট (ΔT ≤ 3–4℃) বাম/কেন্দ্র/ডান অঞ্চল জুড়ে বড় প্যানেলে ক্যাম্বারকে ছোট করতে।
পিছনের মুখ / ভিতরের পাঁজরে লুকানো সাবমেরিন গেট— গেট ভেস্টিজ সম্পূর্ণরূপে A-সারফেস থেকে লুকানো; প্রোটো ছাড়া কোল্ড রানার বিরল — হট ড্রপ পছন্দ করা হয়।
প্রকল্প কিক-অফ এবং DFM পর্যালোচনা— দেয়ালের পুরুত্ব (2.5–3.5mm টাইপ।), খসড়া কোণ প্রতি শস্য (VDI 30+ এর জন্য ≥1.5°), লিফটার স্ট্রোক হস্তক্ষেপ, এয়ারব্যাগ টিয়ার-সিমের সম্ভাব্যতা, গেট এবং ইজেকশন বিশ্লেষণ করুন; A-সার্ফেসে সিঙ্ক/ওয়েল্ড লাইন এড়ানোর জন্য উন্নতির পরামর্শ দিন।
মোল্ড ফ্লো সিমুলেশন (মোল্ডফ্লো)— ফিল প্যাটার্ন, ওয়েল্ড লাইনের অবস্থান (পেছনে/ফ্ল্যাঞ্জে ঠেলে), ক্ল্যাম্প ফোর্স, কুলিং ইউনিফর্মিটি এবং প্রশস্ত PP-ট্যাল্ক প্যানেলের জন্য পূর্বাভাসিত ওয়ার্প ম্যাগনিটিউড।
3D ছাঁচ নকশা অনুমোদন— কুলিং লেআউট (জোনযুক্ত সার্কিট), SVG হট রানার ব্যালেন্সিং, ইন্টারফারেন্স অ্যানিমেশন সহ 4-8+ লিফটার/স্লাইডের বিস্তারিত, এয়ারব্যাগ সন্নিবেশ সংজ্ঞা, টেক্সচার জোন সহ সম্পূর্ণ সমাবেশ।
যথার্থ যন্ত্র— বড়-ফরম্যাট হাই-স্পিড CNC রাফ/ফিনিশ, ঠান্ডা করার জন্য গভীর-গর্ত ড্রিলিং, সূক্ষ্ম লিফটার স্লট এবং টিয়ার-সিম সন্নিবেশের জন্য Sodick/Charmilles EDM, S136 মিরর পলিশ এবং VDI টেক্সচার এচিং।
T1 ট্রায়াল এবং সংশোধন- ইন-হাউস বড় টনেজ মেশিনে চালান; সাপ্লাই ট্রায়াল ভিডিও + সিএমএম ডাইমেনশনাল রিপোর্ট + অনুমোদনের জন্য নমুনা অংশ; এয়ারব্যাগ সীম এবং গ্লাভ-বক্স ফিট চেক করুন।
চূড়ান্ত প্যাকেজিং এবং চালান— ফিউমিগেশন-মুক্ত হেভি-ডিউটি কেস, মোল্ড অপারেশন ম্যানুয়াল, খুচরা যন্ত্রাংশের তালিকা (লিফটার স্প্রিংস, ইজেক্টর পিন, সিল), তাপ চিকিত্সা এবং ইস্পাত শংসাপত্র।
বড় স্বয়ংচালিত ছাঁচ ক্ষমতা— বাম্পার, ফেন্ডার, ডোর প্যানেল এবং ড্যাশবোর্ড (আইপি) ছাঁচগুলি বড় আকারের 5-অক্ষের CNC এবং গভীর-গর্ত ড্রিল সহ ঘরে তৈরি
ইন-হাউস ডিএফএম এবং মোল্ডফ্লো রিপোর্ট— ফিলিং/ওয়ার্প/সিঙ্ক ঝুঁকি শনাক্ত করুন এবং ইস্পাত কাটার আগে অপ্টিমাইজ করুন; এয়ারব্যাগ টিয়ার-সিম এবং উইন্ডশীল্ডের ফাঁক যাচাই করুন
SVG হট রানার এবং মাল্টি-লিফটার দক্ষতা— YUDO/SYNVENTIVE/Mold-Master ইন্টিগ্রেশন; নাইট্রোজেন-বসন্ত উত্তোলক; জলবাহী স্লাইড নকশা
কঠোর QC এবং স্বচ্ছ অগ্রগতি- সাপ্তাহিক মেশিনিং ফটো, সিএমএম পরিদর্শন, চালানের আগে T1 নমুনা অনুমোদন
এক্সপোর্ট এক্সপেরিয়েন্স- ছাঁচ ইউরোপ, উত্তর আমেরিকা, দক্ষিণ আমেরিকা, দক্ষিণ-পূর্ব এশিয়ায় পাঠানো হয়েছে
1-বছরের ছাঁচের ওয়ারেন্টি + খুচরা যন্ত্রাংশ সরবরাহ (লিফটার স্প্রিংস, সিল, পিন)
প্রশ্ন: আপনি কি নরম পিভিসি/টিপিও স্লাশ স্কিন বা শুধু পিপি কঙ্কালকে ছাঁচে ফেলেন?
উত্তর: আমরা PP/PC+ABS কঙ্কাল/সাবস্ট্রেটের জন্য ইনজেকশন ছাঁচ তৈরি করি। নরম স্লাশ-স্কিন (PVC/TPO) সাধারণত একটি পৃথক স্লাশ-ছাঁচনির্মাণ বা ভ্যাকুয়াম-গঠন প্রক্রিয়ায় গঠিত হয় এবং কঙ্কালের উপর স্তরিত বা একত্রিত হয় — এই ছাঁচে ইনজেকশন দেওয়া হয় না।
প্রশ্ন: আপনি কিভাবে যাত্রী এয়ারব্যাগ টিয়ার সীম পরিচালনা করবেন?
উত্তর: আমরা পূর্ব-দুর্বল টিয়ার লাইন (স্কোর করা খাঁজ) তৈরি করতে গহ্বরে একটি নির্ভুল-মেশিনযুক্ত সন্নিবেশ বা বিভাজন-লাইনের ধাপ ডিজাইন করি — ছাঁচের পরে কাটা নয়। এটি অনুমানযোগ্য স্থাপনা এবং একটি পরিষ্কার লুকানো সীম নিশ্চিত করে।
প্রশ্ন: ড্যাশবোর্ড ছাঁচের জন্য আপনি কোন গরম রানার সিস্টেমের পরামর্শ দেন?
A: 6-12 ড্রপ (YUDO/SYNVENTIVE/Mold-Master) সহ সিকোয়েন্সিয়াল ভালভ গেট (SVG) হট রানার দৃঢ়ভাবে সুপারিশ করা হয় — এটি দানা-সমাপ্ত A-সারফেস সংরক্ষণ করে ওয়েল্ড লাইনকে পিছনের মুখ/ফ্ল্যাঞ্জে ঠেলে স্টেজড ফিলিং করার অনুমতি দেয়।
প্রশ্ন: একটি উদ্ধৃতি জন্য আপনি কি প্রয়োজন?
A: 3D পার্ট মডেল (STP/IGS/X_T), টার্গেট ম্যাটেরিয়াল (PP-T20/T30 / PC+ABS ইত্যাদি), বার্ষিক ভলিউম, আপনার ইনজেকশন মেশিন প্ল্যাটেন এবং টাই-বার ডেটা, সারফেস টেক্সচার স্পেক এবং এয়ারব্যাগ টিয়ার-সিমের প্রয়োজনীয়তা প্রযোজ্য হলে।
আপনার ড্যাশবোর্ড/ইনস্ট্রুমেন্ট প্যানেল 3D মডেল (STEP/IGS/X_T) এবং প্রকল্পের প্রয়োজনীয়তা পাঠান। ZHONGYUE MOLD 24-48 কাজের ঘন্টার মধ্যে একটি বিনামূল্যে DFM রিপোর্ট + ছাঁচ প্রবাহের সারাংশ + আনুষ্ঠানিক উদ্ধৃতি প্রদান করবে।
