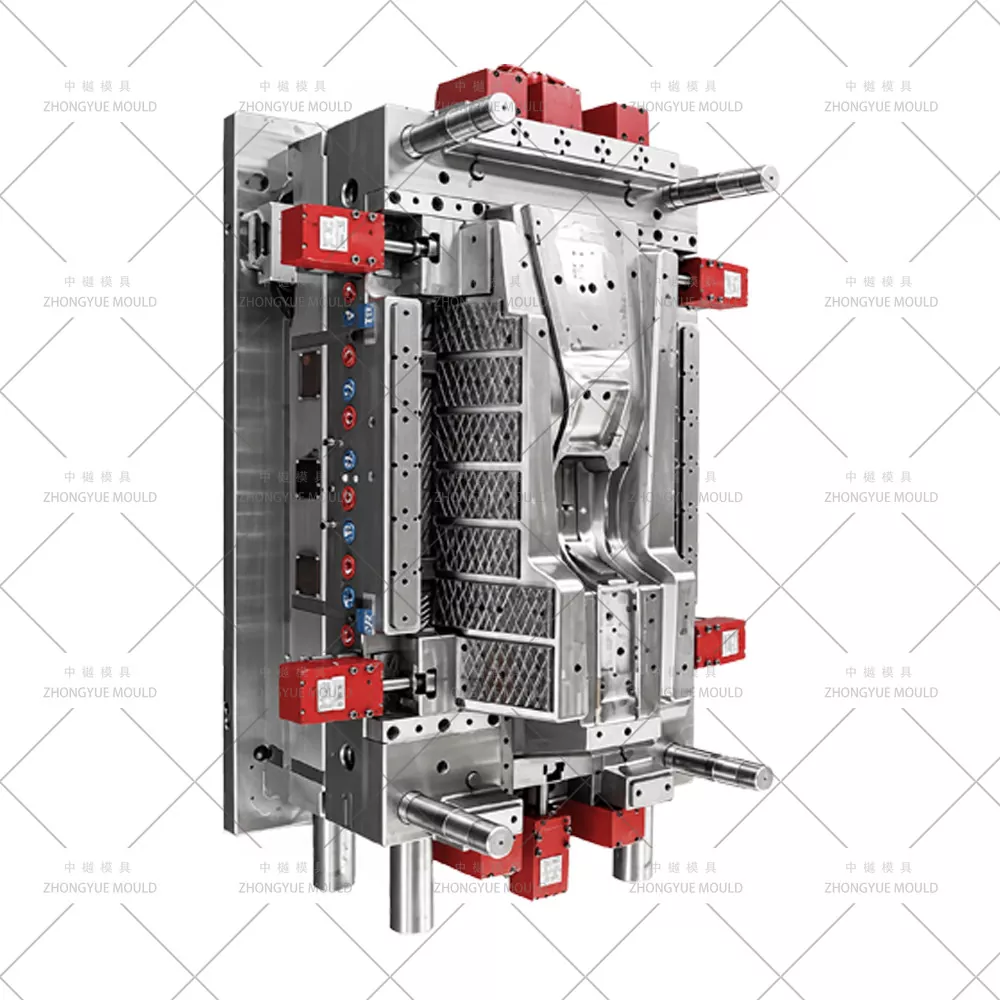

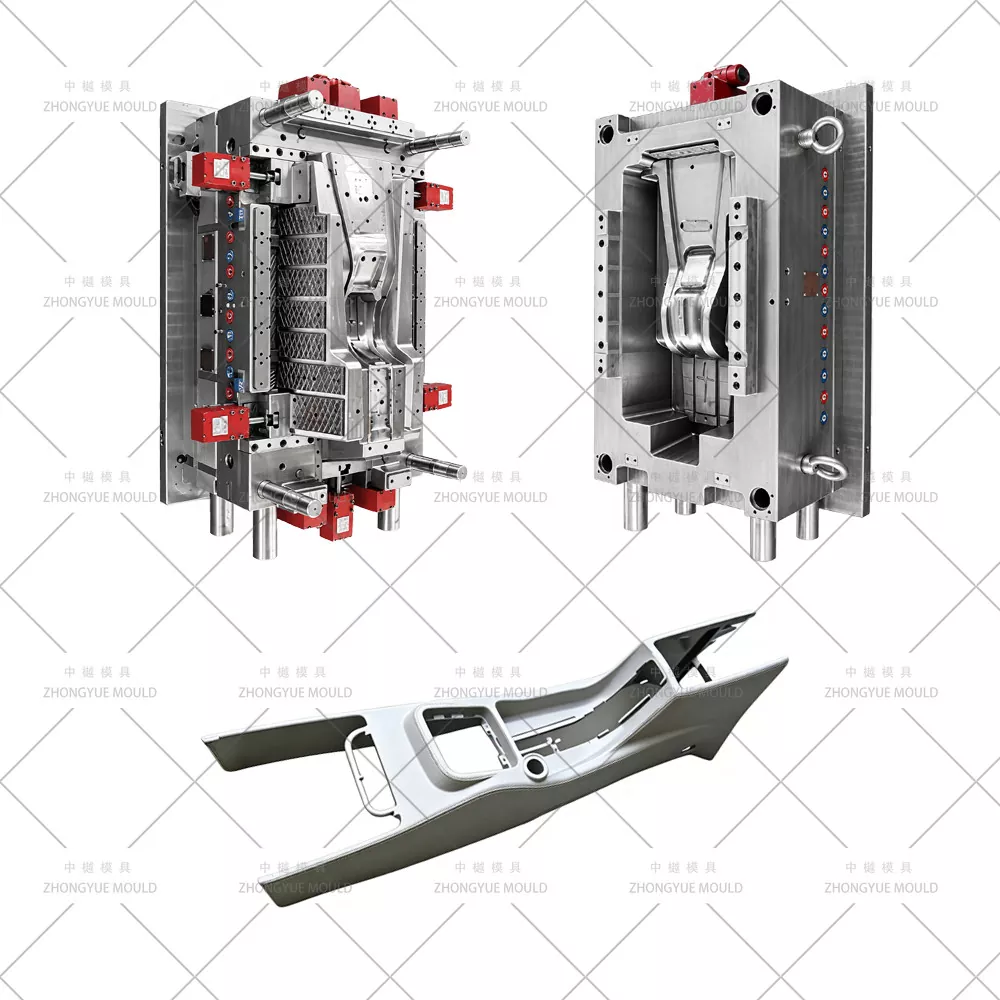

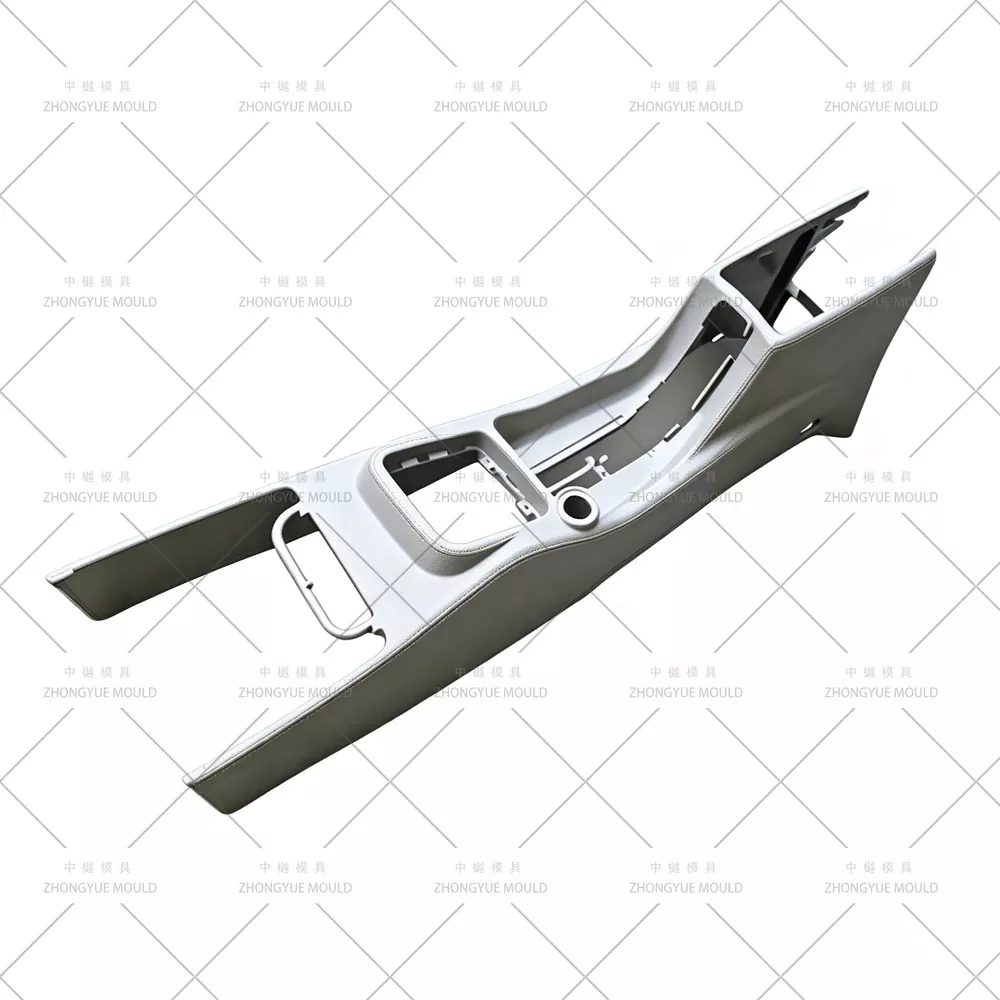

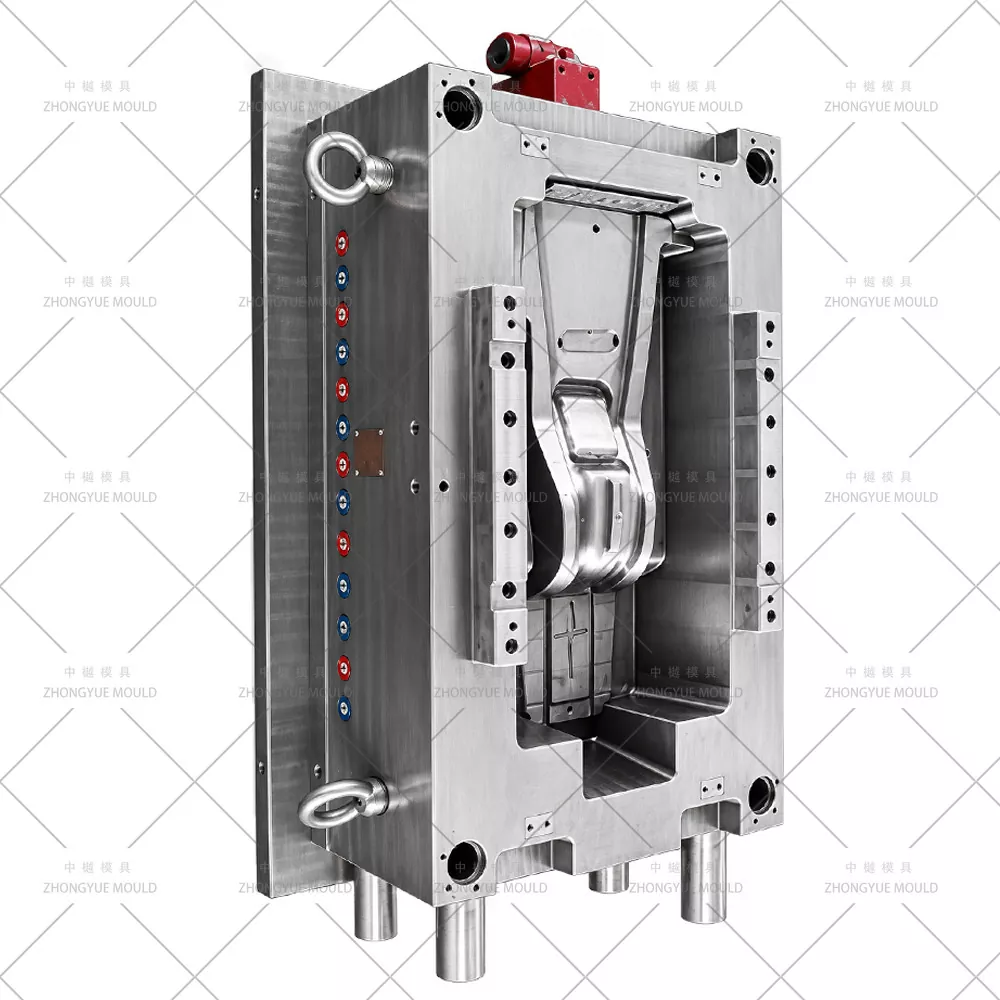

ZHONGYUE MOLD হল একটি পেশাদার চাইনিজ ইনজেকশন ছাঁচ প্রস্তুতকারক যা বিশ্বব্যাপী Tier-1 অটো যন্ত্রাংশ সরবরাহকারী এবং OEM-কে অটোমোটিভ সেন্টার কনসোল মোল্ড / প্লাস্টিক কার সেন্টার কনসোল ইঞ্জেকশন মোল্ড (অভ্যন্তরীণ ট্রিম মোল্ড) সরবরাহ করে। সেন্টার কনসোল—উপরের আলংকারিক প্যানেল (সুইচ, ইউএসবি পোর্ট, গিয়ার-শিফ্ট বেজেল সহ) এবং নিম্ন স্টোরেজ/বিন এবং আর্মরেস্ট স্ট্রাকচার সমন্বিত—সাধারণত এবিএস, পিসি+এবিএস, বা পিপি-টি20-এ ঢালাই করা হয়, ম্যাট লেদার গ্রেইন সহ (ভিডিআই 27-36-এ হাই গ্লোবাল বিকল্পে ভিডিআই-ভিসিবল) জোন (S136 মিরর-পলিশ ক্যাভিটি) বা নরম-টাচ TPE/TPU ওভারমোল্ডিং। আমাদের ছাঁচগুলিতে গভীর স্টোরেজ-বিনের আন্ডারকাটগুলির জন্য মাল্টি-অ্যাঙ্গেল লিফটার, এয়ার-ভেন্ট কাট-আউট এবং কাপ-হোল্ডার রিসেসের জন্য হাইড্রোলিক বা কোণীয় স্লাইড, পুরু মাউন্টিং বসগুলির কাছে সুষম শীতল এবং একটি ত্রুটিহীন অভ্যন্তরীণ চেহারার জন্য পরিমার্জিত বিভাজন-লাইন নিয়ন্ত্রণের বৈশিষ্ট্য রয়েছে।
প্যাসেঞ্জার কার সেন্টার কনসোল আপার এবং লোয়ার অ্যাসেম্বলি, SUV ওয়াইড-কনসোল আর্মরেস্ট বেস থেকে শুরু করে গিয়ার-শিফ্ট সার্উন্ড/ট্রিম বেজেল পর্যন্ত, আমরা ইস্পাত কাটার আগে সম্পূর্ণ DFM পর্যালোচনা এবং মোল্ডফ্লো সিমুলেশন প্রদান করি।
|
আইটেম |
স্পেসিফিকেশন / বিকল্প |
|
|
ছাঁচের নাম |
অটোমোটিভ সেন্টার কনসোল (উপরের প্যানেল / লোয়ার বিন / বেজেল) প্লাস্টিক ইনজেকশন ছাঁচ |
|
|
গহ্বর এবং কোর ইস্পাত |
গহ্বর: 718H (HRC 33-38) শস্য অঞ্চলের জন্য + S136 (HRC 48-52) পিয়ানো কালো জন্য সন্নিবেশ; কোর: 718H / 2738HH; স্লাইড/লিফটার: H13 নাইট্রাইড বা SKD61 |
|
|
ছাঁচ বেস |
LKM / DME / HASCO / স্ব-পরিকল্পিত (কনসোলের আকারের উপর নির্ভর করে 450T–1200T প্রেসের জন্য উপযুক্ত) |
|
|
গহ্বর |
একক গহ্বর (1×1) স্ট্যান্ডার্ড; পরিবার ছাঁচ (উপরের + নিম্ন) প্রকল্প প্রতি মূল্যায়ন; সিমেট্রিক রিয়ার পডের জন্য 1+1 |
|
|
রানার সিস্টেম |
কোল্ড রানার (সাব/এজ গেট) স্ট্যান্ডার্ড; হট রানার (YUDO / SYNVENTIVE / Mold-Master) পেইন্ট করা / উচ্চ-আদর্শ অংশগুলির জন্য ঐচ্ছিক |
|
|
গেটের ধরন |
লুকানো ফ্ল্যাঞ্জে সাবমেরিন গেট / ভিতরের বস; পাখা গেট; হট ড্রপ সরাসরি গেটিং যেখানে প্রযোজ্য |
|
|
ইজেকশন |
ইজেক্টর পিন + লিফটার + ইজেক্টর ব্লক / স্ট্রিপার বার; রোবট টেক-আউট ইন্টারফেস |
|
|
কুলিং |
ব্যাফেলস Ø8–10 মিমি, বুদবুদ, বস এবং বিন কর্নারের কাছাকাছি BeCu সন্নিবেশ, মাল্টি-সার্কিট |
|
|
স্লাইড / লিফটার |
বেজেল কাটআউট, কাপ-হোল্ডার রিসেসের জন্য অ্যাঙ্গল-পিন স্লাইড বা মিনি হাইড্রোলিক সিলিন্ডার; স্টোরেজ বিন আন্ডারকাট জন্য lifters |
|
|
সারফেস ফিনিশ |
ক্যাভিটি ভিডিআই 27–36 ম্যাট গ্রেইন / এমটি টেক্সচার; S136 জোন SPI A1/A2 মিরর পলিশ; লোগো খোদাই সন্নিবেশ |
|
|
ছাঁচ জীবন |
≥500,000 শট (718H + H13 স্লাইড); ≥800,000–1,000,000 শট (সম্পূর্ণ H13/S136 নাইট্রাইডেড) |
|
|
প্রস্তাবিত ছাঁচনির্মাণ উপাদান |
ABS (সঙ্কোচন ~0.4–0.7%), PC+ABS (~0.5–0.7%), PP-T20 (~1.0–1.5%), ওভারমোল্ডিংয়ের জন্য ঐচ্ছিক TPE/TPU |
|
|
ডিজাইন সফটওয়্যার |
UG NX, CATIA, Pro/E, SolidWorks, Moldflow |
|
|
সহনশীলতা নিয়ন্ত্রণ |
±0.05 মিমি সাধারণ; মাউন্টিং ক্লিপ পিচে ±0.1 মিমি; কনট্যুর ±0.3 মিমি ইনস্ট্রুমেন্ট প্যানেল এবং টানেলের সাথে মেলে |
|
|
সীসা সময় |
3D ছাঁচ নকশা অনুমোদনের 45-65 দিন পরে (মাল্টি-লিফটার এবং S136 সন্নিবেশের জন্য অতিরিক্ত জটিলতা) |
|
|
ছাঁচ উপাদান |
কঠোরতা |
ছাঁচ জীবন |
|
P20 |
HRC 28-33 |
>300,000 শট |
|
718 |
এইচআরসি 33-36 |
>500,000 শট |
|
H13 |
এইচআরসি > 43 |
>800,000 শট |
|
2344 |
এইচআরসি > 48 |
>800,000 শট |
|
S136 |
এইচআরসি 48-52 |
>1,000,000 শট |
আপনার পরবর্তী অটোমোটিভ সেন্টার কনসোল মোল্ড প্রজেক্টকে উজ্জ্বল করুন!
|
পার্ট টাইপ |
সাধারণ উপাদান |
ছাঁচ নকশা ফোকাস |
|
আপার কনসোল ডেকোরেটিভ প্যানেল (সুইচ/ইউএসবি কাটআউট সহ) |
ABS, PC+ABS (ম্যাট গ্রেইন/পিয়ানো ব্ল্যাক জোন) |
পাতলা প্রাচীর stiffeners, লোগো সন্নিবেশ, পিয়ানো কালো জন্য উচ্চ চকচকে S136 সন্নিবেশ; লুকানো সাব-গেট; বেজেল কাটআউটের জন্য একাধিক ছোট স্লাইড |
|
নিম্ন কনসোল স্টোরেজ বিন / আর্মরেস্ট বেস |
PP-T20, ABS, PC+ABS |
ডিপ-ড্র বিন → লিফটার/ইজেক্টর ব্লক; স্ন্যাপ-ফিট ক্লিপ কর্তারা; দৃশ্যমান মুখে VDI 30-36 দানা |
|
গিয়ার শিফট চারপাশ / বেজেল / ট্রিম ফ্রেম |
ABS ক্রোম-ধাতুপট্টাবৃত বা পিয়ানো কালো |
মিরর-পলিশ S136 গহ্বর; টাইট বিভাজন লাইন নিয়ন্ত্রণ; কখনও কখনও 2-শট বা overmolding প্রস্তুতি |
|
সফট-টাচ ওভারমোল্ডেড কনসোল টপ (2K / ওভারমোল্ডিং) |
ABS সাবস্ট্রেট + TPE/TPU নরম ত্বক |
ক্রমিক ইনজেকশন বা ঘূর্ণমান প্ল্যাটেনের জন্য ডিজাইন করা ছাঁচ; নরম উপাদান জন্য নিবন্ধিত বন্ধ বন্ধ |
|
রিয়ার কনসোল / ২য়-সারি কেন্দ্র পড (SUV / MPV) |
PP-T20, ABS ম্যাট |
নিম্ন কনসোলের অনুরূপ; কখনও কখনও প্রতিসম পডের জন্য 1+1 L+R |
এক ছাঁচে ডুয়াল সারফেস ফিনিশ— ম্যাট গ্রেইন জোন: 718H/2738HH ক্যাভিটি VDI 27-36 (মোল্ড-টেক/ওয়াইএস প্যাটার্ন) সরাসরি খোদাই করা; পিয়ানো-ব্ল্যাক/ক্রোম-প্লেট জোন: S136 (HRC 48–52) লোগো/পার্ট নম্বরের জন্য পরিবর্তনযোগ্য সন্নিবেশ সহ মিরর-পলিশ SPI A1/A2।
গভীর আন্ডারকাটগুলির জন্য মাল্টি-লিফটার এবং স্লাইড সিস্টেম— স্টোরেজ-বিনের ভিতরের আন্ডারকাট, কৌণিক-পিন স্লাইড বা কাপ-হোল্ডার রিসেসের জন্য মিনি হাইড্রলিক্স, এয়ার-ভেন্ট পকেট এবং ইউএসবি কাট-আউটের জন্য লিফটার; 3D সমাবেশে স্লাইড হস্তক্ষেপ চেক করা হয়েছে।
অভ্যন্তরীণ প্লাস্টিকের জন্য সংকোচন ক্ষতিপূরণ— ABS সংকোচন ~0.4–0.7%; PC+ABS ~0.5–0.7%; PP-T20 ~1.0–1.5%; মোল্ডফ্লো-যাচাই করা গহ্বরের সাইজিং বিশেষ করে লম্বা আলংকারিক প্যানেলে যা পাটা প্রবণ।
অদৃশ্যমান ফ্ল্যাঞ্জে লুকানো সাবমেরিন / এজ গেট- গেট ভেস্টিজ পিছনে / নীচের ফ্ল্যাঞ্জে লুকানো; একক-গহ্বর অভ্যন্তরীণ ছাঁচের জন্য সাধারণ ঠান্ডা রানার; গরম রানার (খোলা বা ভালভ) উচ্চ-ক্যাভ বা পেইন্ট করা অংশগুলির জন্য জোড় লাইন কমাতে উপলব্ধ।
মোটা বস এবং লম্বা প্যানেলের জন্য অপ্টিমাইজড কুলিং— ব্যাফেল + বাবলার + BeCu মোটা মাউন্টিং বস এবং কয়েন-ট্রে অবকাশের কাছে সন্নিবেশ; মাল্টি-জোন টেম্প কন্ট্রোল ম্যাট সারফেসে সিঙ্ককে মিনিমাইজ করতে।
ফ্যামিলি মোল্ড অপশন (আপার + লোয়ার কনসোল / বেজেল)— যেখানে চক্রের সময়গুলি মেলে, আমরা পারিবারিক ছাঁচগুলি ডিজাইন করতে পারি (সতর্কতা: পুরু অংশগুলিতে ডুবে যাওয়ার ঝুঁকি — মোল্ডফ্লো-এর মাধ্যমে কেস-বাই-কেস মূল্যায়ন করা হয়েছে)।
প্রকল্প কিক-অফ এবং DFM পর্যালোচনা— দেয়ালের বেধ (2.0–3.0mm সাধারণ), খসড়া কোণ প্রতি শস্য (VDI 30+ এর জন্য ≥1.5°), বিন আন্ডারকাটের জন্য লিফটার স্ট্রোক, গেট এবং ইজেকশনের সম্ভাব্যতা বিশ্লেষণ করুন; দৃশ্যমান ম্যাট মুখের উপর সিঙ্ক/ওয়েল্ড লাইন এড়ানোর জন্য উন্নতির পরামর্শ দিন।
মোল্ড ফ্লো সিমুলেশন (মোল্ডফ্লো)— ফিল প্যাটার্ন, ওয়েল্ড লাইনের অবস্থান (লুকানো ফ্ল্যাঞ্জ/পিছনে ঠেলে), ক্ল্যাম্প ফোর্স, কুলিং ইউনিফর্মিটি এবং লম্বা আলংকারিক প্যানেলের জন্য পূর্বাভাসিত ওয়ার্প।
3D ছাঁচ নকশা অনুমোদন— কুলিং লেআউট সহ সম্পূর্ণ সমাবেশ, ইন্টারফারেন্স চেক সহ লিফটার/স্লাইডের বিস্তারিত, টেক্সচার জোন এবং মিরর-পলিশ জোন সংজ্ঞা, ভেন্টিং কৌশল।
যথার্থ যন্ত্র— উচ্চ-গতির CNC রুক্ষ/ফিনিশ, শীতল করার জন্য গভীর-গর্ত ড্রিলিং, সূক্ষ্ম কাট-আউট এবং টেক্সচার খোদাইয়ের জন্য Sodick/Charmilles EDM; S136 মিরর পলিশ ঢোকান।
T1 ট্রায়াল এবং সংশোধন- ইন-হাউস মেশিনে চালান; সাপ্লাই ট্রায়াল ভিডিও + সিএমএম ডাইমেনশনাল রিপোর্ট + অনুমোদনের জন্য নমুনা অংশ।
চূড়ান্ত প্যাকেজিং এবং চালান— ফিউমিগেশন-মুক্ত কেস, মোল্ড অপারেশন ম্যানুয়াল, খুচরা যন্ত্রাংশের তালিকা (অতিরিক্ত লিফটার স্প্রিংস, ইজেক্টর পিন), তাপ চিকিত্সা এবং ইস্পাত শংসাপত্র।
স্বয়ংচালিত অভ্যন্তর এবং বহি ছাঁচ অভিজ্ঞতা— বাম্পার, ফেন্ডার, ডোর প্যানেল, ড্যাশবোর্ড এবং সেন্টার কনসোল মোল্ড ইন-হাউস তৈরি
ইন-হাউস ডিএফএম এবং মোল্ডফ্লো রিপোর্ট— ফিলিং/ওয়ার্প/সিঙ্ক ঝুঁকি শনাক্ত করুন এবং ইস্পাত কাটার আগে অপ্টিমাইজ করুন; আইপি এবং টানেলের সাথে গ্যাপ/ফ্লাশ ফিট চেক করুন
ডুয়াল-ফিনিশ ক্ষমতা (শস্য + পিয়ানো কালো)— S136 মিরর-পলিশ সন্নিবেশ + একই ছাঁচে টেক্সচার্ড 718H গহ্বর; 2K/ওভারমোল্ডিং ডিজাইন সাপোর্ট
কঠোর QC এবং স্বচ্ছ অগ্রগতি- সাপ্তাহিক মেশিনিং ফটো, সিএমএম পরিদর্শন, চালানের আগে T1 নমুনা অনুমোদন
এক্সপোর্ট এক্সপেরিয়েন্স- ছাঁচ ইউরোপ, উত্তর আমেরিকা, দক্ষিণ আমেরিকা, দক্ষিণ-পূর্ব এশিয়ায় পাঠানো হয়েছে
1-বছরের ছাঁচের ওয়ারেন্টি + খুচরা যন্ত্রাংশ সরবরাহ (লিফটার, স্প্রিংস, পিন)
প্রশ্ন: আপনি কি পারিবারিক ছাঁচ হিসাবে উপরের আলংকারিক প্যানেল এবং নীচের বিন উভয়ই ছাঁচ করতে পারেন?
উত্তর: চক্রের সময় এবং প্রাচীরের পুরুত্ব সামঞ্জস্যপূর্ণ হলে এটি সম্ভব — আমরা মোল্ডফ্লো-এর মাধ্যমে কেস-বাই-কেস মূল্যায়ন করি, যেহেতু একই রানার থেকে গেট করা হলে ঘন নিম্ন বিন বিভাগগুলি ডুবে যেতে পারে। প্রায়শই তারা উন্নত মানের নিয়ন্ত্রণের জন্য দুটি পৃথক একক-গহ্বর ছাঁচ হিসাবে নির্মিত হয়।
প্রশ্ন: আপনি কি এক ছাঁচে পিয়ানো-কালো (উচ্চ চকচকে) জোন এবং ম্যাট শস্য সমর্থন করেন?
উঃ হ্যাঁ। আমরা উচ্চ-গ্লস এলাকার জন্য S136 মিরর-পলিশ ইনসার্ট (SPI A1/A2) এবং ম্যাট জোনের জন্য 718H/2738HH টেক্সচার্ড ক্যাভিটি (VDI 27-36) ব্যবহার করি, স্পষ্টভাবে সংজ্ঞায়িত বিভাজন লাইন সহ।
প্রশ্ন: কেন্দ্র কনসোল ছাঁচের জন্য আপনি কোন গরম রানার সুপারিশ করেন?
উত্তর: অনেক অভ্যন্তরীণ কনসোল লুকানো সাবমেরিন গেট সহ ঠান্ডা রানার চালায়। আঁকা বা খুব উচ্চ-আদর্শ অংশগুলির জন্য যেখানে ওয়েল্ড লাইনগুলি গুরুত্বপূর্ণ, আমরা একটি খোলা বা অনুক্রমিক ভালভ গেট হট রানার (YUDO/SYNVENTIVE/Mold-Master) একত্রিত করতে পারি।
প্রশ্ন: একটি উদ্ধৃতি জন্য আপনি কি প্রয়োজন?
A: 3D পার্ট মডেল (STP/IGS/X_T), টার্গেট ম্যাটেরিয়াল (ABS/PC+ABS/PP-T20), বার্ষিক ভলিউম / ক্যাভিটেশন পছন্দ (1×1 বা পরিবার), আপনার ইনজেকশন মেশিন প্লেটেন ডেটা, সারফেস টেক্সচার এবং হাই-গ্লস জোন স্পেক যদি থাকে।
আপনার সেন্টার কনসোল 3D মডেল (STEP/IGS/X_T) এবং প্রকল্পের প্রয়োজনীয়তা পাঠান। ZHONGYUE MOLD 24-48 কাজের ঘন্টার মধ্যে একটি বিনামূল্যে DFM রিপোর্ট + ছাঁচ প্রবাহের সারাংশ + আনুষ্ঠানিক উদ্ধৃতি প্রদান করবে।
