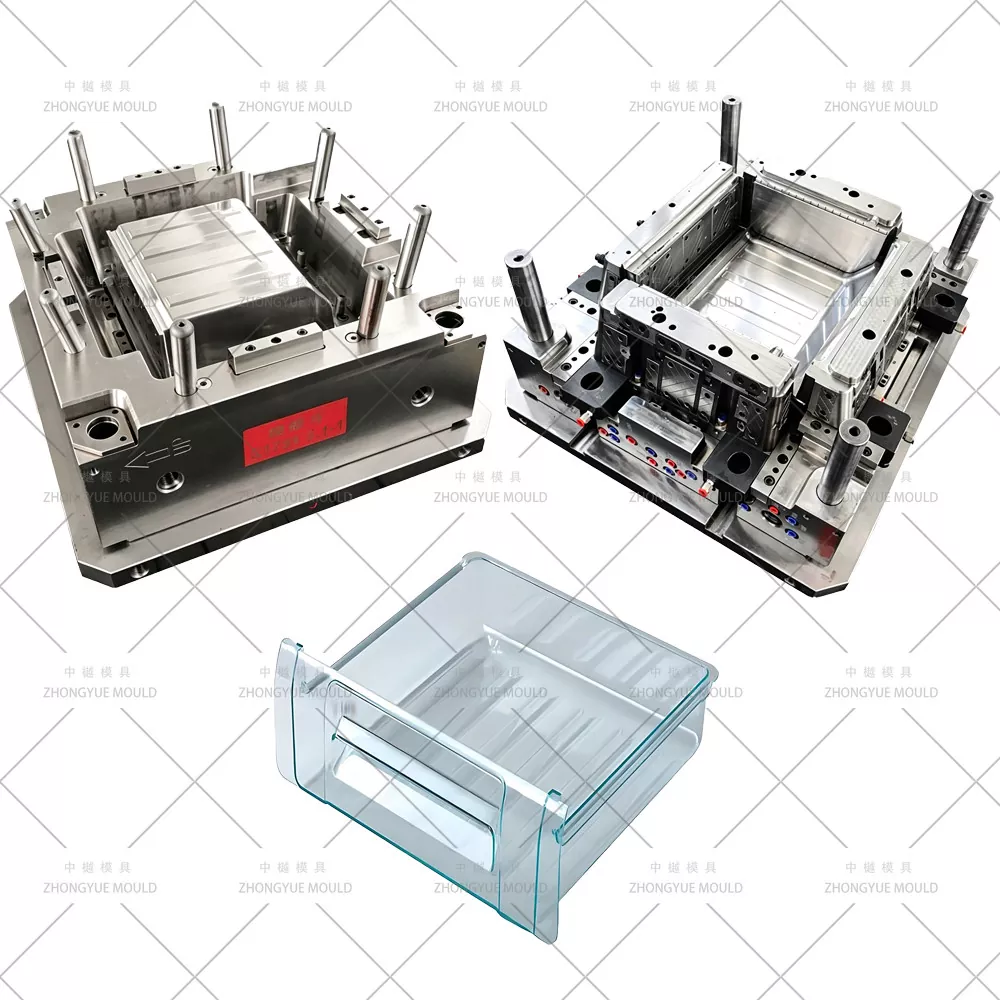

প্লাস্টিকের রেফ্রিজারেটরের ড্রয়ারের ছাঁচ

Zhongyue Mold চীনে প্লাস্টিক রেফ্রিজারেটর ড্রয়ারের ছাঁচের জন্য একটি নিবেদিত পেশাদার R&D টিম নিয়ে গর্ব করে, রেফ্রিজারেটরের অভ্যন্তরীণ উপাদানগুলির জন্য বিস্তৃত ছাঁচ তৈরিতে বিশেষজ্ঞ। উন্নত রেফ্রিজারেটর ইনজেকশন ছাঁচনির্মাণ প্রযুক্তি ব্যবহার করে, আমরা কেবল উচ্চ-মানের রেফ্রিজারেটর মোল্ডই নয়, মোল্ড করা পণ্যগুলিও সরবরাহ করি।

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

রেফ্রিজারেটরের ড্রয়ারগুলি জটিল, বড় আকারের প্লাস্টিকের উপাদান যা ছাঁচ ডিজাইনে উচ্চ নির্ভুলতার দাবি করে। এই কেস স্টাডিটি বিশদ বিবরণ দেয় যে কীভাবে Zhongyue Mold একটি PS (Polystyrene) রেফ্রিজারেটরের ড্রয়ারের জন্য একটি উচ্চ-পারফরম্যান্স সলিউশন তৈরি করেছে, ডিমোল্ডিং, কুলিং, এবং কাঠামোগত অখণ্ডতার চ্যালেঞ্জ মোকাবেলা করে।

ছাঁচের নাম	প্লাস্টিকের রেফ্রিজারেটরের ড্রয়ারের ছাঁচ
ছাঁচ মেটারিয়াল	P20,2738,718H,NAK80,2316,S136,H13, ইত্যাদি
ছাঁচ বেস	স্ব-তৈরি, LKM, DME, ASSAB
গহ্বর	একক/মাল্টি
রানার	ঠান্ডা রানার এবং গরম রানার
হট রানার ব্র্যান্ড	মাস্টার, হাস্কি, ইউডো, ইত্যাদি।
Degsin সফটওয়্যার	UG: Aoto CAD এবং তাই
ছাঁচ জীবন	50-100 মিলিয়ন শট / 5-6 বছর, এমনকি ভাল রক্ষণাবেক্ষণে 10 বছরেও
T1 সময়	45-60 দিন
প্লাস্টিক উপাদান	PC ABS
গেটের ধরন	পিনপয়েন্ট গেট, এজ গেট, সাব গেট, ফিল্ম গেট, ভালভ গেট, ওপেন গেট ইত্যাদি।
ছাঁচ পৃষ্ঠ চিকিত্সা	EDM, টেক্সচার, উচ্চ গ্লস পলিশিং
গুণমান সিস্টেম	ISO9001
এইচএস কোড	8480719090
উৎপত্তি	হুয়াংইয়ান ঝেজিয়াং চীন
প্যাকেজ	কাঠের কেস
ছাঁচ উপাদান	কঠোরতা	ছাঁচ জীবন
P20	HRC 28-33	>300,000 শট
718	এইচআরসি 33-36	>500,000 শট
H13	এইচআরসি > 43	>800,000 শট
2344	এইচআরসি > 48	>800,000 শট
S136	এইচআরসি 48-52	>1,000,000 শট

আপনার পরবর্তী রেফ্রিজারেটর ছাঁচ প্রকল্প উজ্জ্বল করুন!

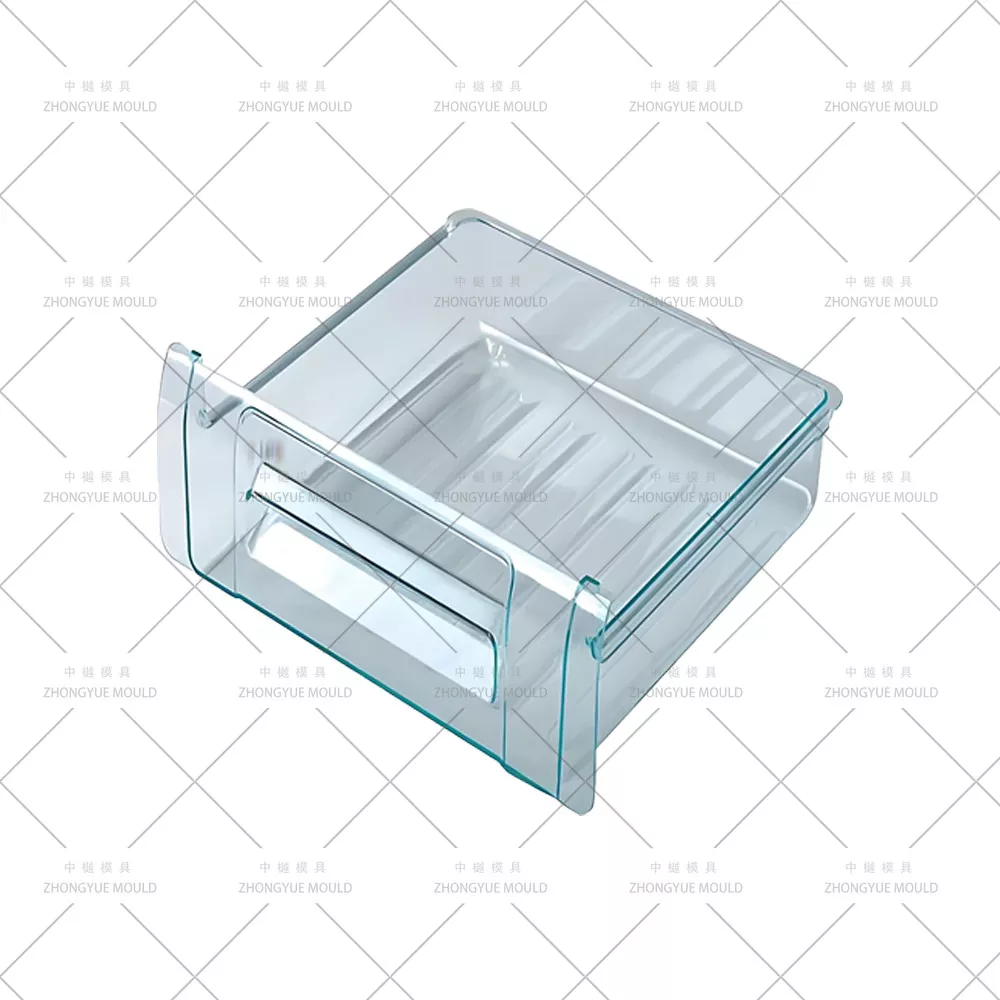

1. জটিল অংশ গঠন বিশ্লেষণ

রেফ্রিজারেটরের ড্রয়ারে একটি জটিল জ্যামিতি রয়েছে, যার মধ্যে রয়েছে:

উপরের সামনের দিকে একটি খিলানযুক্ত পৃষ্ঠ।

একাধিক buckles (সামনের কেন্দ্রে, ভিতরের পৃষ্ঠ, এবং উভয় পার্শ্বওয়াল)।

ড্রয়ারের মুখ বরাবর একটি সরু স্কার্ট (আনুমানিক 8 মিমি চওড়া)।

ডিমল্ডিং চ্যালেঞ্জগুলি কাটিয়ে উঠতে, আমরা স্বচ্ছ PS অংশের ক্ষতি না করে সমস্ত আন্ডারকাট ছেড়ে দেওয়ার জন্য ফিক্সড মোল্ড স্লাইডার, সাইড স্লাইডার এবং একটি তির্যক পুশ ডিমল্ডিং পদ্ধতির সমন্বয়ে একটি হাইব্রিড সমাধান প্রয়োগ করেছি।

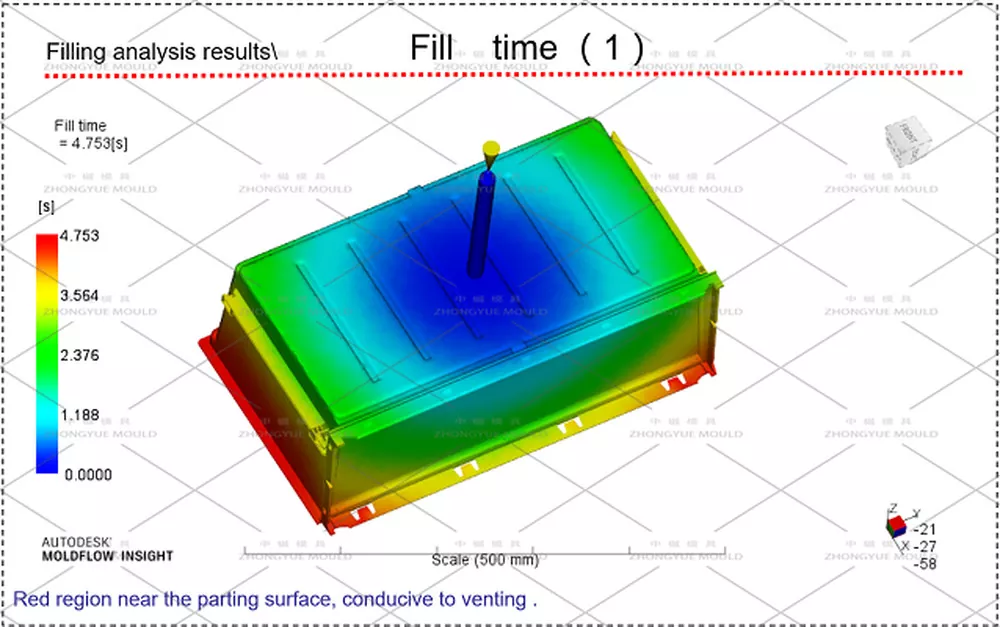

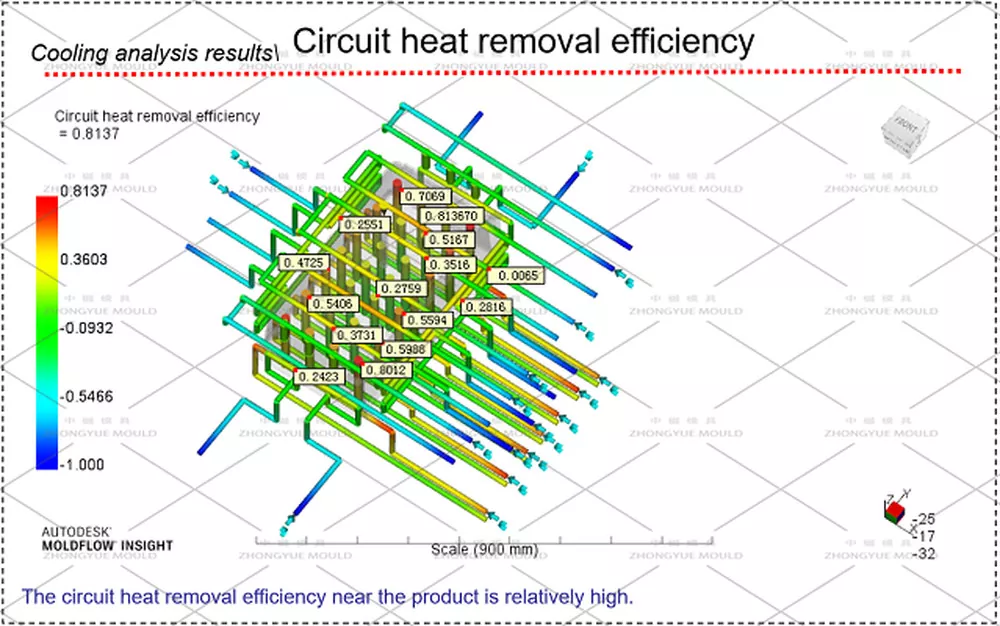

mould cooling analyzing mould flow analyzing

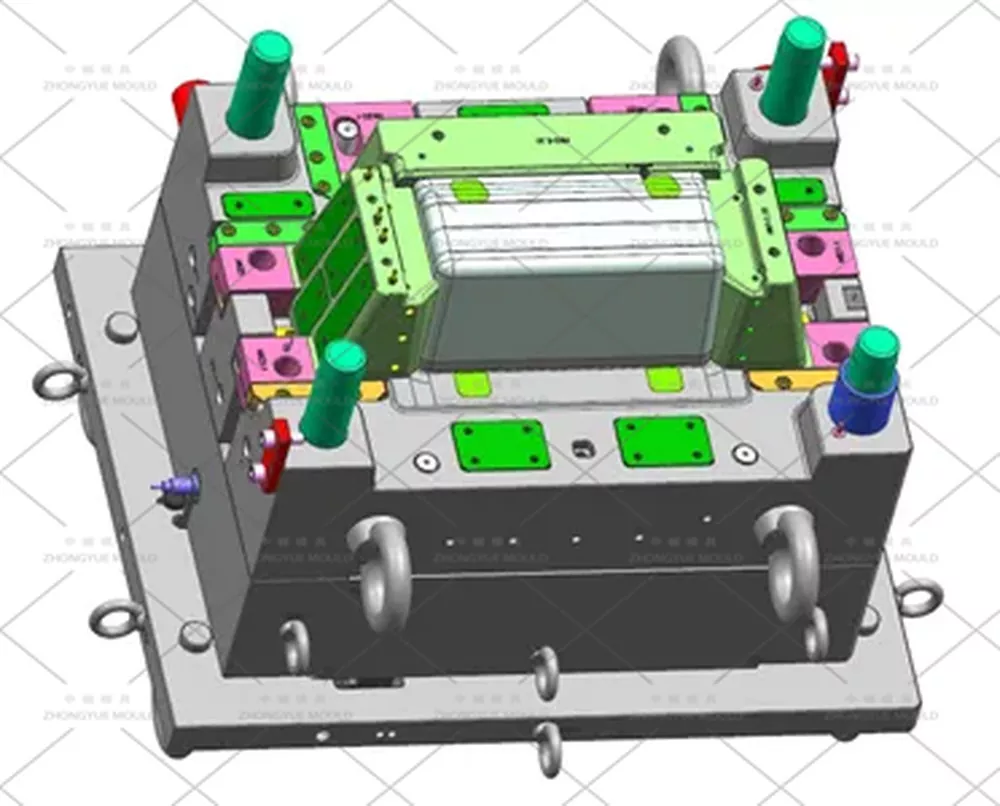

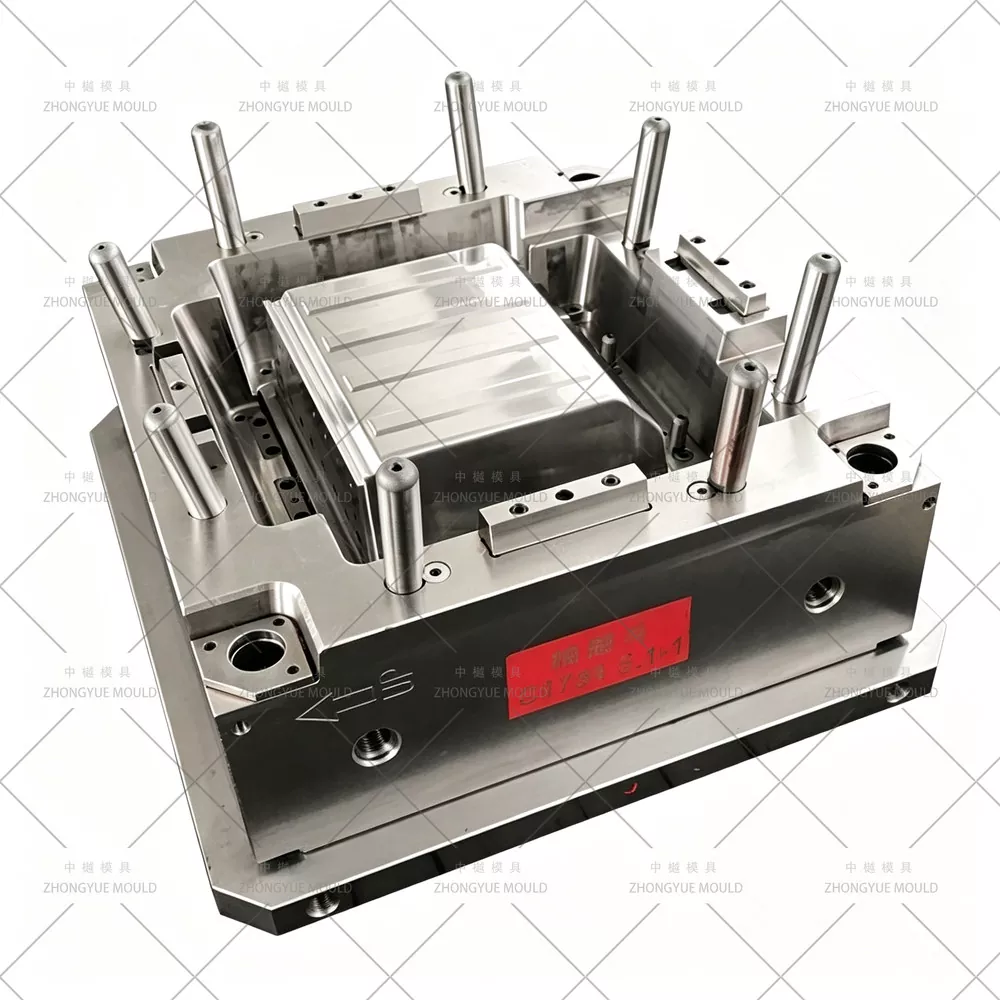

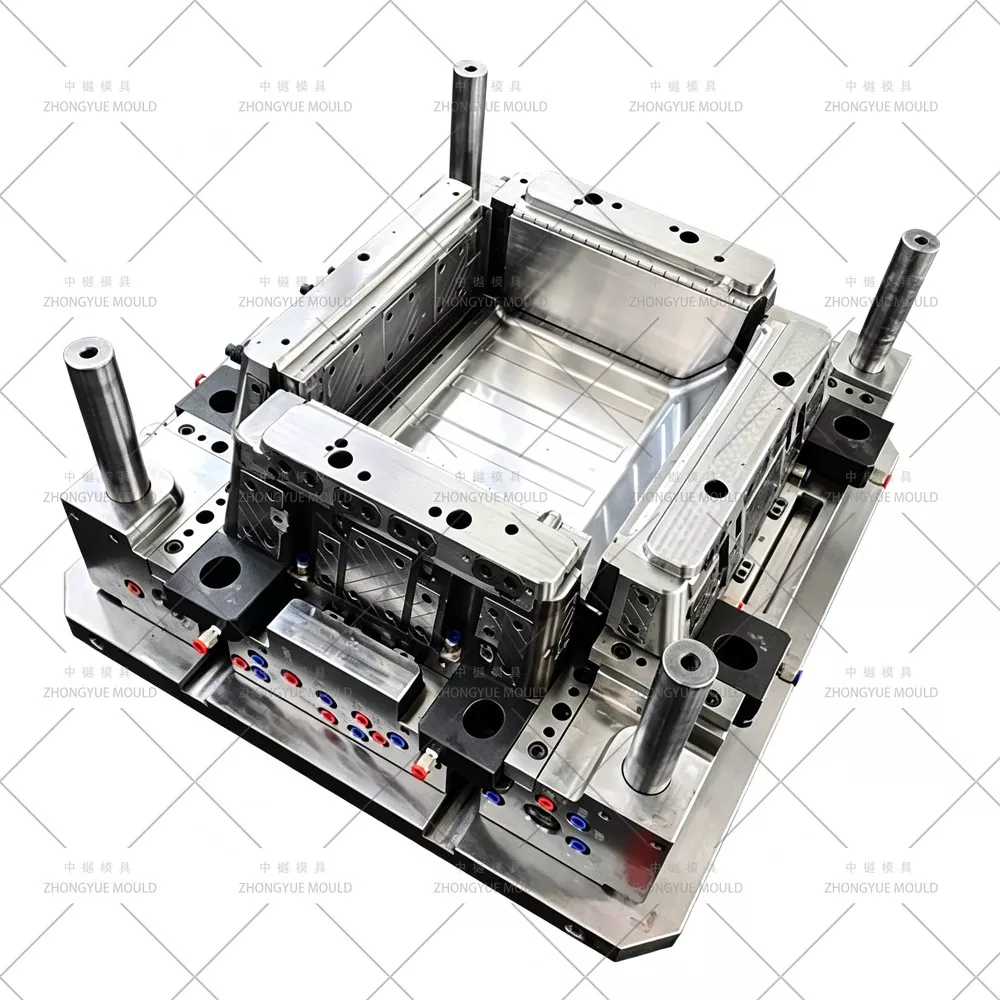

2. Zhongyue Mould: প্লাস্টিক রেফ্রিজারেটর ড্রয়ারের ছাঁচের গঠন ওভারভিউ

ধারা	উপাদান / সিস্টেম	মূল প্রযুক্তিগত বৈশিষ্ট্য এবং নকশা যুক্তি
2.1	ফ্রন্ট সাইড স্লাইডার	গঠন: উচ্চ শক্তির জন্য ইন্টিগ্রাল ডিজাইন। নান্দনিকতা: দৃশ্যমান পৃষ্ঠের সাক্ষী রেখা রোধ করতে সিটের উপর লুকানো স্লাইড খাঁজ।
2.2	সাইড স্লাইডার মেকানিজম	স্ট্রাকচার: ইনক্লাইন্ড গাইড পিলার + স্লাইডার। উত্পাদন: মেশিন এবং রক্ষণাবেক্ষণের সুবিধার জন্য স্প্লিট ডিজাইন (স্লাইডার + আসন)।
2.3	তির্যক ধাক্কা মেকানিজম	গঠন: ভিতরের হ্যান্ডেল ফিতে জন্য টি-স্লট সিস্টেম। কর্মক্ষমতা: ডুয়াল পুশ রডগুলি সুষম নড়াচড়া নিশ্চিত করে; কোণীয় স্লট খসড়া ফিতে মেলে.
2.4	উন্নত ইজেকশন সিস্টেম	গঠন: তিন-টুকরা U-আকৃতির পুশ প্লেট। ফাংশন: ইনলেইড ডিজাইন জ্যামিং প্রতিরোধ করে; ফ্ল্যাট পুশ রড সিঙ্ক্রোনাইজড আন্দোলন নিশ্চিত করে।
2.5	ভ্যাকুয়াম ব্রেকিং ডিভাইস	সিস্টেম: ডুয়াল ব্লোয়িং ইউনিট (চলমান এবং ফিক্সড মোল্ড)। অপারেশন: ছাঁচ খোলার সময় ভ্যাকুয়াম ফাটল রোধ করতে অনুক্রমিক সক্রিয়করণ।
2.6	হট রানার সিস্টেম	উপাদান: ছাঁচ-মাস্টার নিডেল ভালভ অগ্রভাগ। গেট ডিজাইন: ওয়েল্ড চিহ্ন লুকানোর জন্য গেটের অবস্থান।
2.7	ছাঁচ বেস এবং প্রান্তিককরণ	স্ট্রাকচার: ইন্টিগ্রাল ফিক্সড প্লেট + মোল্ড সরানোর জন্য ইনসার্ট স্ট্রাকচার। সারিবদ্ধকরণ: 10° শঙ্কুযুক্ত পিট এবং স্ব-সারিবদ্ধকরণের জন্য বস।
2.8	কনফর্মাল কুলিং সিস্টেম	চ্যানেল: স্থির ছাঁচের জন্য স্বাধীন সার্কিট; তির্যক পুশ ব্লকের জন্য অভ্যন্তরীণ চ্যানেলগুলিকে জিগজ্যাগ করুন। সুবিধা: ক্রস-হিটিং প্রতিরোধ করে এবং অভিন্ন শীতলতা নিশ্চিত করে।

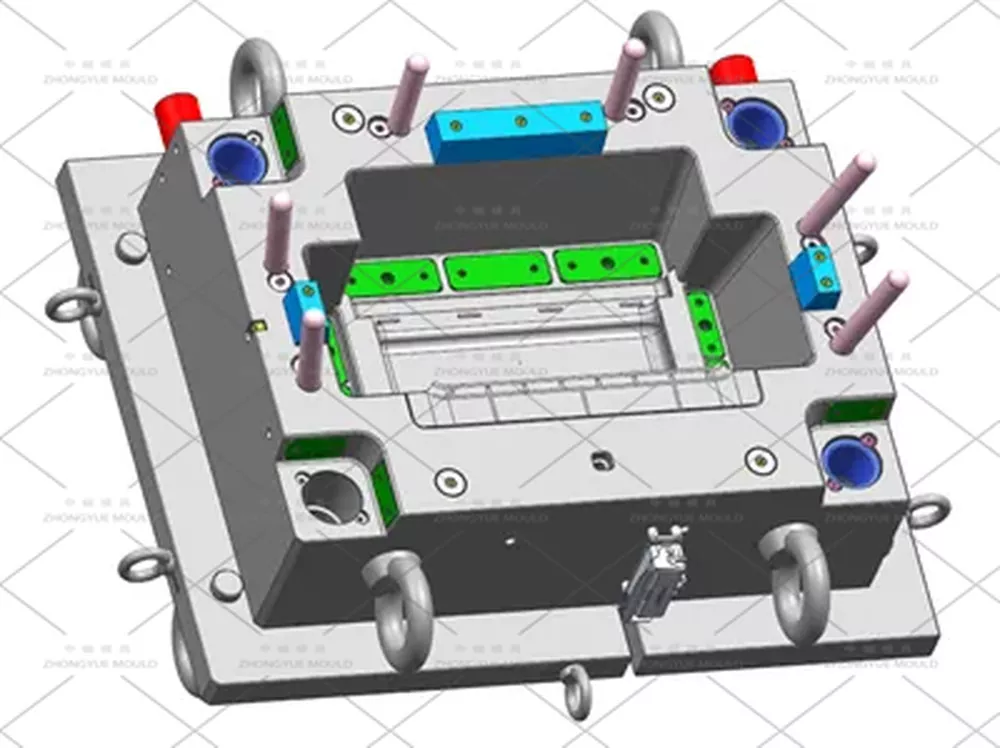

refrigerator drawer mould

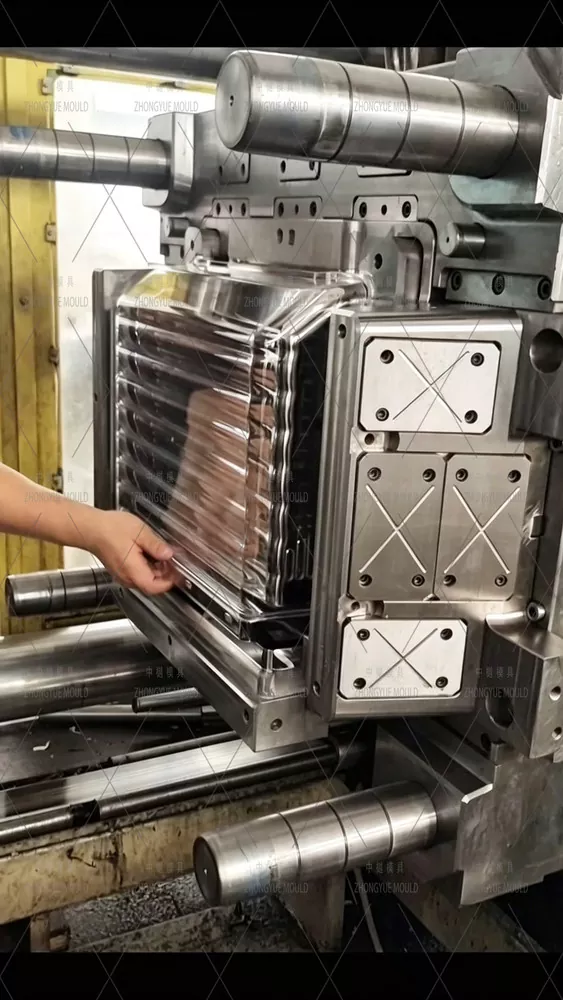

3. ছাঁচ ওয়ার্কফ্লো সারাংশ

এই দুই-প্লেট ছাঁচ নিম্নরূপ কাজ করে:

ইনজেকশন এবং কুলিং: গরম রানার গহ্বর পূরণ করে; কুলিং চ্যানেলগুলি পিএসকে শক্ত করে।

ছাঁচ খোলা: চলমান ছাঁচ প্রত্যাহার করে। স্লাইডার এবং তির্যক প্রক্রিয়া demolding শুরু.

ইজেকশন: ইনজেকশন মেশিন ইজেক্টর পুশ প্লেট সিস্টেমকে সক্রিয় করে, ড্রয়ারটি বের করে।

রিসেট: প্রক্রিয়াটি পরবর্তী চক্রের জন্য বিপরীত হয়।

4. প্রিমিয়াম উপাদান নির্বাচন এবং যথার্থ যন্ত্র

উপাদান তালিকা:

ফিক্সড মোল্ড প্লেট: 2711 প্রাক-কঠিন ইস্পাত

চলন্ত ছাঁচ সন্নিবেশ: 2311 ইস্পাত

মূল উপাদান (স্লাইডার/অবলিক পুশ): নাইট্রাইডিং সহ 2711 ইস্পাত (0.15 মিমি গভীরতা, 50-52HRC)

ছাঁচের ভিত্তি: মাঝারি কার্বন ইস্পাত 1050

যথার্থ মেশিনিং প্রোটোকল:

অ্যাসেম্বলি-ফার্স্ট ফিনিশিং: ধাপের পার্থক্য দূর করতে চূড়ান্ত CNC ফিনিশিংয়ের আগে ক্রিটিক্যাল মুভিং পার্টস (কোর, স্লাইডার, পুশ) একত্র করা হয়।

EDM টেক্সচারিং: দৃশ্যমান বিভাজন লাইন রোধ করতে পুশ প্লেটগুলি একসাথে ইলেক্ট্রো-এচ করা হয়।

তারের কাটা: মাইক্রোন-স্তরের প্রান্তিককরণের জন্য NC-প্রদত্ত রেফারেন্স ব্যবহার করে।
