ZHONGYUE MOLD হল একটি পেশাদার চাইনিজ ইনজেকশন ছাঁচ প্রস্তুতকারক যা গ্লোবাল আউটডোর ফার্নিচার ব্র্যান্ড, হসপিটাল কিউরিং সেন্টার, হাসপাতালের ম্যানেজমেন্ট সেন্টার, ম্যানেজমেন্ট, সার্বক্ষণিক র্যাটান লুক চেয়ার, সিন্থেটিক উইকার সিটিং, প্যাটিও কথোপকথন সেটগুলির সাথে প্লাস্টিক বেত উইথ আর্ম চেয়ার মোল্ডস / উইকার-ওয়েভ আউটডোর আর্মচেয়ার মোল্ডস সরবরাহ করে। সলিড প্লাস্টিকের চেয়ারের বিপরীতে, বেত উইথ আর্ম চেয়ারগুলি হাতে বোনা প্রাকৃতিক বেতের খাঁটি চেহারা এবং অনুভূতির অনুকরণ করে, সিট, পিছনে এবং আর্মরেস্ট জুড়ে গভীর, জটিল বেতের প্যাটার্নগুলি সমন্বিত করে।
এই চেয়ারগুলি সাধারণত হাই-ফ্লো ইউভি-স্ট্যাবিলাইজড পিপি (MFR 12-18) এ ঢালাই করা হয় যাতে অভ্যন্তরীণ রিইনফোর্সিং পাঁজরের জটিল জালিগুলি পূরণ করা হয় যা পাতলা-দেয়ালের বেতের খোলকে সমর্থন করে। বাস্তবসম্মত বেতের টেক্সচার তৈরি করতে ছাঁচের গভীর ইডিএম সিঙ্কিং + অ্যাসিড এচিং প্রয়োজন, ফাঁপা আর্মরেস্ট এবং চেয়ার ফ্রেম তৈরি করতে H13 শক্ত স্লাইডার এবং লিফটার এবং চক্রের সময়গুলি পরিচালনা করার জন্য আক্রমণাত্মক BeCu কুলিং প্রয়োজন। আমরা ক্লাসিক বিস্ট্রো আর্মচেয়ার, গভীর বসে থাকা কথোপকথনের চেয়ার এবং ক্যাফে সিটিং এর জন্য ছাঁচ তৈরি করি যা প্লাস্টিকের স্থায়িত্ব সহ বেতের সৌন্দর্য প্রদান করে।
প্রথাগত বৃত্তাকার-বেতের বেতের প্যাটার্ন থেকে আধুনিক ফ্ল্যাট-ওয়েভ উইকার টেক্সচার পর্যন্ত, আমরা টেক্সচার ড্রাফ্ট অ্যাঙ্গেল, ফাঁপা ফ্রেম ইজেকশন এবং ইস্পাত কাটার আগে উচ্চ-প্রবাহের উপাদান বের করার উপর ফোকাস করে সম্পূর্ণ DFM পর্যালোচনা প্রদান করি।
|
আইটেম |
স্পেসিফিকেশন / বিকল্প |
|
|
ছাঁচের নাম |

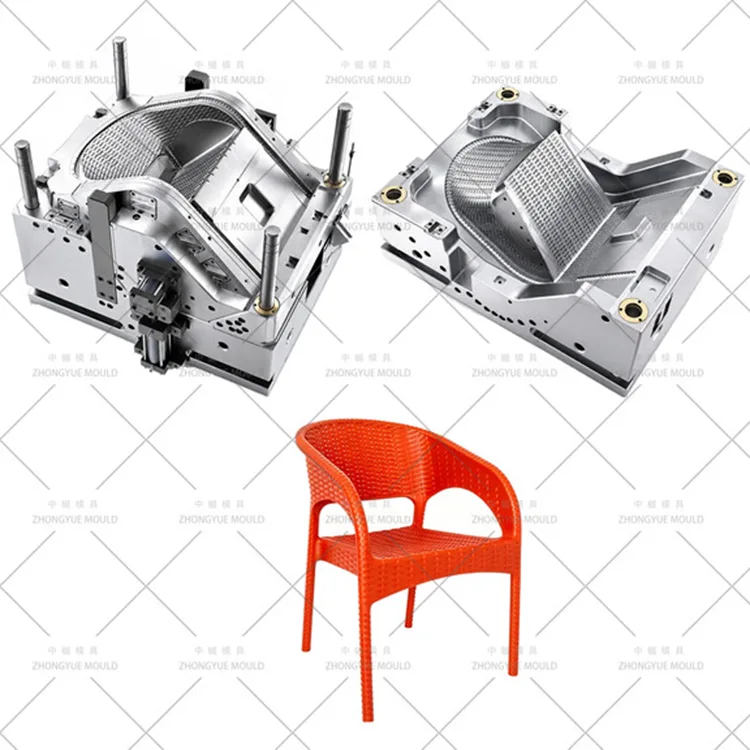

আর্ম চেয়ার মোল্ড সহ প্লাস্টিকের বেত (উইকার উইভ আউটডোর আর্মচেয়ার) |
|
|
গহ্বর এবং কোর ইস্পাত |
গহ্বর: 718H (HRC 33–38) বা 2738HH। কোর: 718H.Sliders/Lifters: H13 (2344 ESR, Nitrided HRC 48–52) |
|
|
ছাঁচের ধরন |
দুই-প্লেট ছাঁচ;মাল্টি-স্লাইডার (3-5) + লিফটার সিস্টেম |
|
|
ছাঁচ বেস |
LKM / DME হেভি-ডিউটি (ওজন 4.0T - 8.0T চেয়ারের আকারের উপর নির্ভর করে) |
|
|
গহ্বর |
1×1 মান (জটিলতা বহু-গহ্বর নিষিদ্ধ করে) |
|
|
রানার সিস্টেম |
কোল্ড রানার (বড় Y-শাখা) std.; হট রানার (YUDO/SYNVENTIVE 2-3 টিপস) ঐচ্ছিক |
|
|
গেটের ধরন |
ভিতরের রিম/বেসের উপর সাবমেরিন (সুপ্ত) গেট; জটিল আকারের জন্য ফ্যানের গেট |
|
|
ইজেকশন |
ইজেক্টর হাতা (ফাঁপা বাহু/পায়ের জন্য) + লম্বা ইজেক্টর পিন (পাঁজরে) |
|
|
কুলিং |
পাঁজরের সংযোগস্থলে BeCu সন্নিবেশ করায় + সীট কোরে ব্যাফেলস + পেরিফেরাল চ্যানেল |
|
|
ভেন্টিং |
0.01–0.015 মিমি বিভাজন-লাইন ভেন্ট + সিন্টারযুক্ত ছিদ্রযুক্ত ইস্পাত সন্নিবেশ |
|
|
সারফেস ফিনিশ |

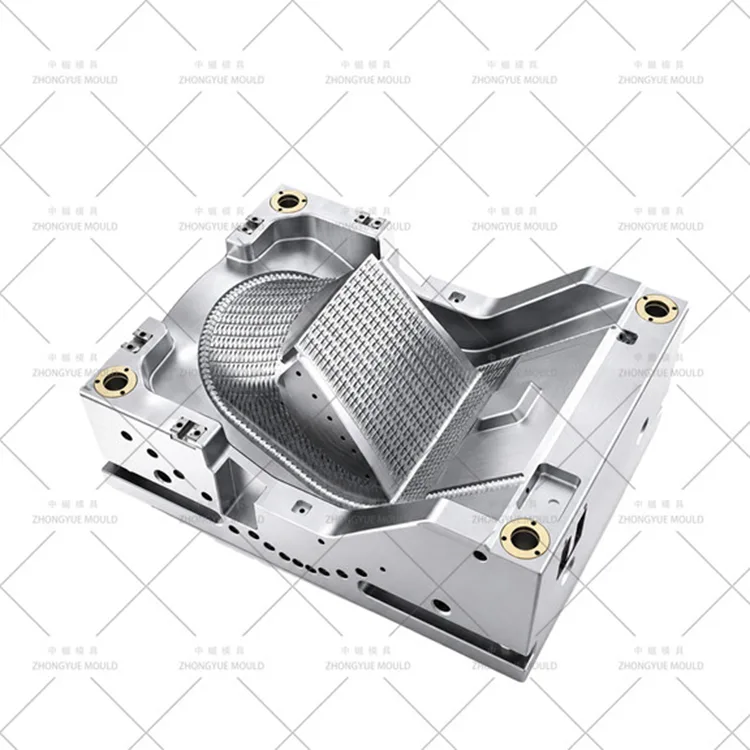

গহ্বর: গভীর EDM বেতের টেক্সচার + অ্যাসিড ইচ; কোর: SPI A2 হাই পোলিশ |
|
|
ছাঁচ জীবন প্রত্যাশা |
≥500,000 শট (718H + H13 স্লাইডার); ≥1,000,000 শট (সম্পূর্ণ শক্ত সেটআপ) |
|
|
প্রস্তাবিত উপাদান |
হাই-ফ্লো ইউভি-স্ট্যাবিলাইজড পিপি (MFR 12-18), ফাইবারগ্লাস রিইনফোর্সড পিপি (FRPP) |
|
|
ডিজাইন সফটওয়্যার |
UG NX, SolidWorks, AutoCAD, Moldflow (Fill + Cool + Sink + Vent) |
|
|
সহনশীলতা নিয়ন্ত্রণ |
±0.2 মিমি সাধারণ; টেক্সচার গভীরতা সামঞ্জস্য ±0.05 মিমি; আর্মরেস্ট প্রান্তিককরণ ±0.1 মিমি |
|
|
ছাঁচ উপাদান |
কঠোরতা |
ছাঁচ জীবন |
|
P20 |
HRC 28-33 |
>300,000 শট |
|
718 |
এইচআরসি 33-36 |
>500,000 শট |
|
H13 |
এইচআরসি > 43 |
>800,000 শট |
|
2344 |
এইচআরসি > 48 |
>800,000 শট |
|
S136 |
এইচআরসি 48-52 |
>1,000,000 শট |
আপনার পরবর্তী প্লাস্টিক চেয়ার ছাঁচ প্রকল্প উজ্জ্বল করুন!

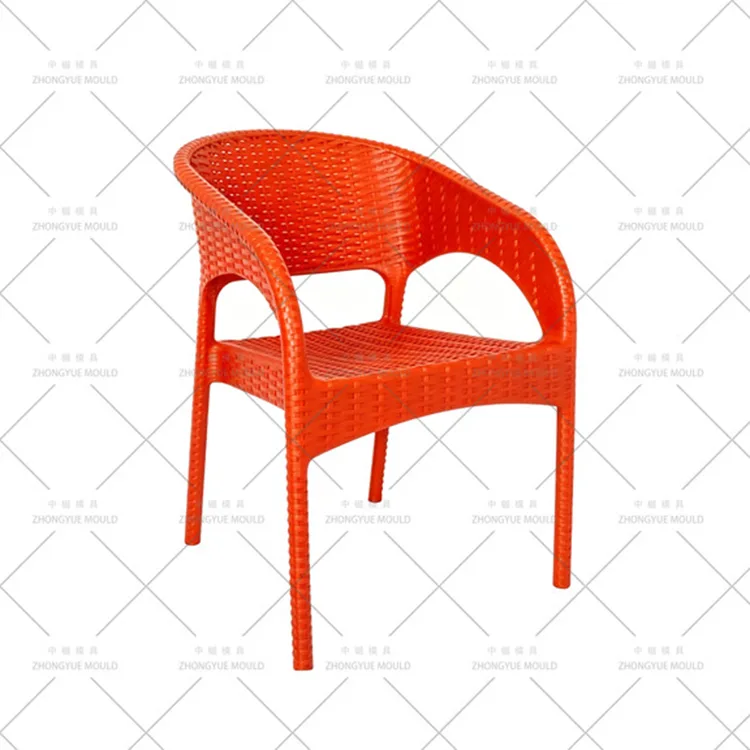

একটি বেত উইথ আর্ম চেয়ার মোল্ড একটি জটিল টুল যা বোনা আসবাবপত্রের প্রতিলিপি করার জন্য ডিজাইন করা হয়েছে:
গভীর বেতের / বেতের টেক্সচার - পৃষ্ঠটি কেবল একটি মুদ্রণ নয়; এটি বেত, বুনা এবং গিঁটের একটি 3D ত্রাণ। গভীরতা 0.5-1.0 মিমি পৌঁছাতে পারে।
ফাঁপা ফ্রেমের কাঠামো — মনোব্লক চেয়ারের বিপরীতে, এগুলোর প্রায়শই ফাঁপা বাহু এবং নলাকার চেহারার ফ্রেম থাকে ওজন এবং উপাদান বাঁচাতে, সাইড-অ্যাকশন কোরের প্রয়োজন হয়।
উচ্চ অভ্যন্তরীণ পাঁজরের ঘনত্ব — পাতলা বেতের খোল (2.0–3.0mm) পাঁজরের একটি ঘন নেটওয়ার্ক দ্বারা সমর্থিত হয় যাতে নমনীয় এবং ফাটল রোধ করা যায়।
আর্মরেস্ট ইন্টিগ্রেশন — আর্মরেস্টগুলি প্রায়শই বাঁকা বেতের খুঁটির মতো আকৃতির হয়, যা জটিল আন্ডারকাট তৈরি করে।
গভীর বেতের নিদর্শনগুলির জন্য উল্লেখযোগ্য খসড়া প্রয়োজন। আমরা 4-6° মোট খসড়া কোণ গণনা করি (টেক্সচার গভীরতার জন্য বেস 1.5° + 2.5–4.5°)। কম খসড়া প্লাস্টিক টেক্সচার আঁকড়ে ধরে এবং ইজেকশনের সময় ছিঁড়ে যাওয়ার ঝুঁকি রাখে।

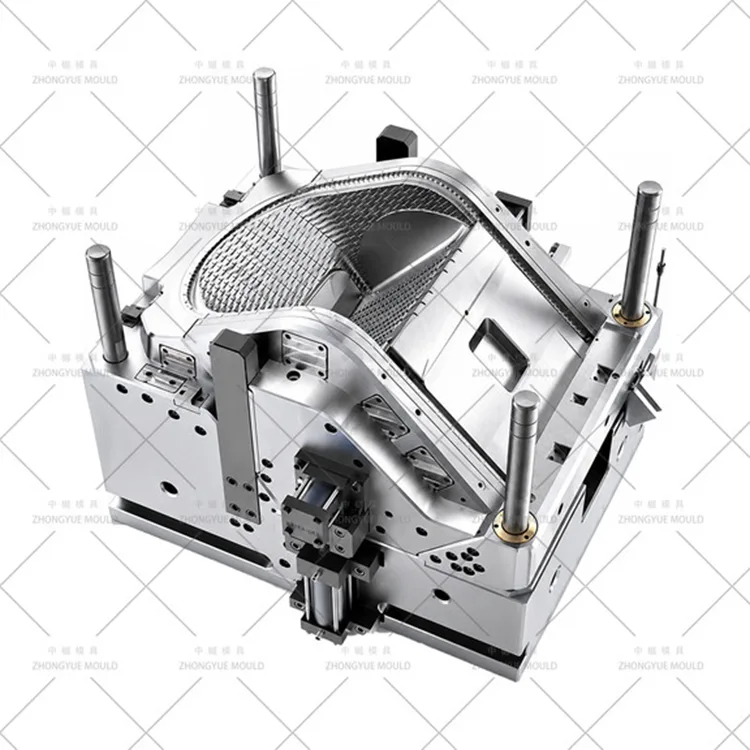

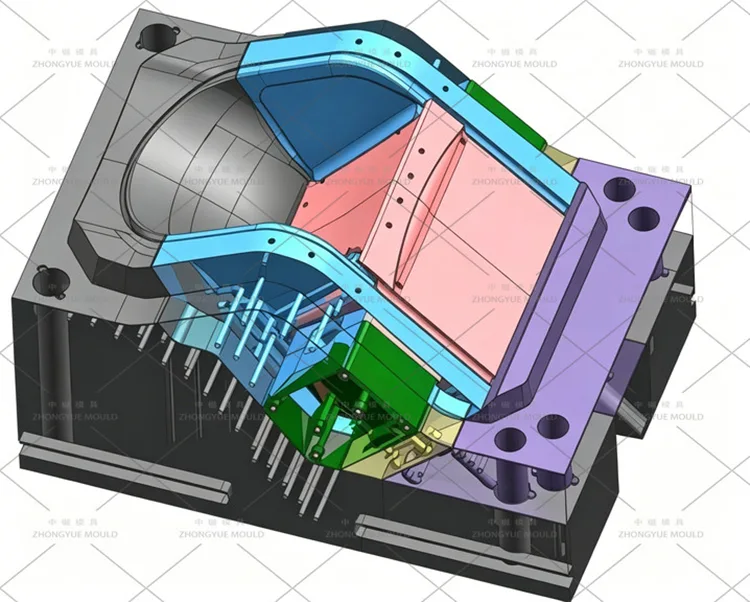

ফাঁপা আর্মরেস্ট এবং জটিল ফ্রেমের বিভাগ তৈরি করতে, আমরা 3 থেকে 5টি স্লাইডিং কোর (H13 নাইট্রাইডেড) ডিজাইন করি। এই স্লাইডারগুলিকে অবশ্যই গভীর বেতের টেক্সচারে হস্তক্ষেপ না করে অবিকল প্রত্যাহার করতে হবে। আমরা বড় স্ট্রোকের জন্য হাইড্রোলিক সিলিন্ডার এবং স্থিতিশীলতার জন্য উচ্চ-নির্ভুল গাইড রেল ব্যবহার করি।
উচ্চ-প্রবাহ পিপি (MFR 12-18) বিশেষত গভীর টেক্সচার পকেটে জ্বলতে প্রবণ। আমরা 0.01–0.015 মিমি বিভাজন-লাইন ভেন্ট এবং সিন্টারযুক্ত ছিদ্রযুক্ত ইস্পাত ভেন্ট সন্নিবেশ প্রতিটি বেতের বেতের প্রবাহ পথের শেষে অন্তর্ভুক্ত করি। এটি ছাড়া, টেক্সচারটি পূরণ হওয়ার আগে ছাঁচটি জ্বলবে।
পাতলা বেতের খোসাকে সমর্থনকারী পুরু অভ্যন্তরীণ পাঁজরগুলি ডুবে যাওয়ার দাগ সৃষ্টি করে। আমরা প্রাচীরের বেধের 50-60% পাঁজর ডিজাইন করি এবং আশেপাশের ত্বকের চেয়ে দ্রুত তাপ বের করার জন্য ক্রিটিক্যাল রিব ইন্টারসেকশনের পিছনে সরাসরি BeCu (বেরিলিয়াম কপার) কুলিং ইনসার্ট ব্যবহার করি।
যখন গহ্বরটি গভীরভাবে টেক্সচারযুক্ত হয়, তখন মূল (অভ্যন্তরীণ পৃষ্ঠ) SPI A2/B1 তে পালিশ করা হয়। এটি নিশ্চিত করে যে চেয়ারটি ঠাণ্ডা হওয়ার সময় মূলে আঁকড়ে থাকে এবং টেক্সচারড গহ্বর থেকে পরিষ্কারভাবে মুক্তি দেয়, বেতের প্যাটার্নটিকে টেনে নেওয়া থেকে বাধা দেয়।
গেট ভেস্টিজ অদৃশ্য হতে হবে. আমরা ভিতরের রিম বা বেসে লুকানো সাবমেরিন গেট ব্যবহার করি। জটিল আকারের জন্য, ফ্যানের গেটগুলি অদৃশ্যমান জায়গায় স্থাপন করা হয় যাতে ওয়েল্ড লাইনগুলি বিশিষ্ট বেতের বৈশিষ্ট্যগুলি অতিক্রম না করে সুষম ভরাট নিশ্চিত করা হয়।
টেক্সচার ড্রাফ্ট এবং স্লাইডার DFM — ডিপ উইকারের জন্য 4-6° ড্রাফ্ট গণনা করুন। টেক্সচার হস্তক্ষেপ এড়াতে 3-5 স্লাইডার মুভমেন্ট ডিজাইন করুন। ভেন্টিং প্রয়োজনীয়তা এবং সিঙ্ক চিহ্নের পূর্বাভাস দিতে মোল্ডফ্লো চালান। বিনামূল্যে DFM রিপোর্ট।

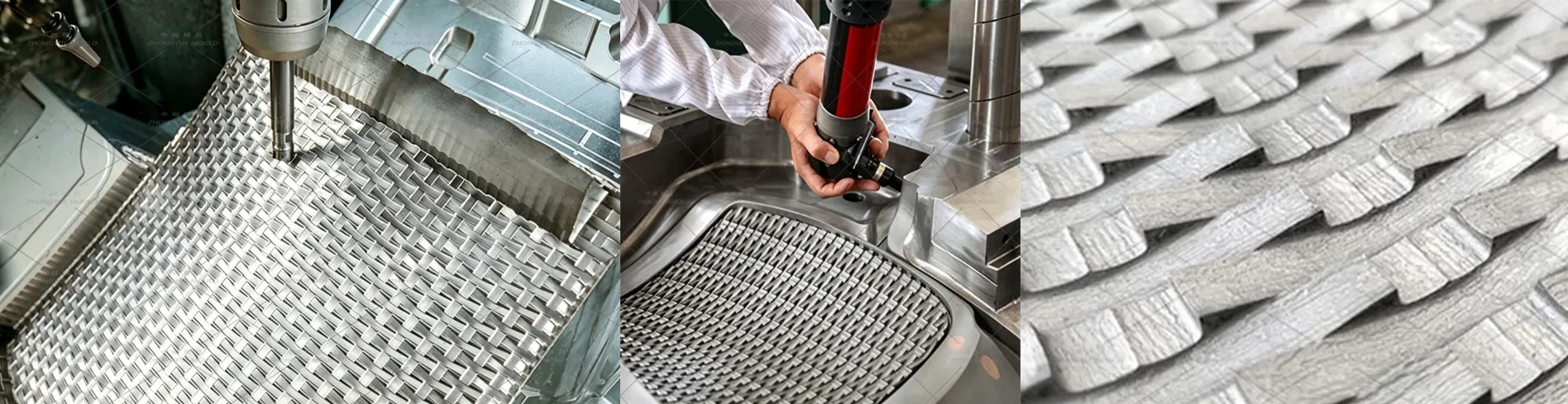

গভীর টেক্সচার মেশিনিং — বেতের বেতের প্যাটার্ন ডুবাতে সোডিক/চারমিলেস ইডিএম। সামঞ্জস্যপূর্ণ গভীরতার জন্য রাসায়নিক এচিং।
স্লাইডার এবং কোর ফিটিং — H13 স্লাইডারকে মাইক্রন সহনশীলতায় গ্রাইন্ড করুন। নাইট্রাইড পৃষ্ঠ। বিভাজন লাইন জুড়ে বিজোড় জমিন রূপান্তর নিশ্চিত করতে গহ্বরে হ্যান্ড-ফিট স্লাইডার।

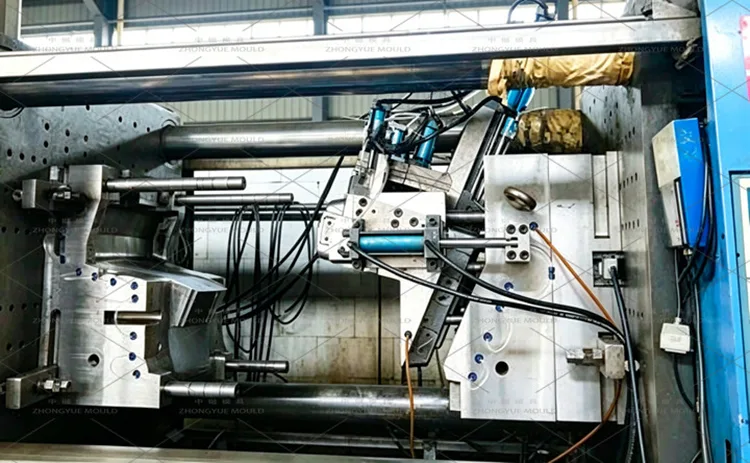

সমাবেশ এবং T1 ট্রায়াল — হাইড্রোলিক সিলিন্ডার এবং স্লাইডার একত্রিত করুন। নির্দিষ্ট হাই-ফ্লো পিপি সহ T1 ট্রায়াল চালান। টেক্সচার ফিলিং, বার্ন মার্ক এবং স্লাইডার ফাংশন পরীক্ষা করুন। ট্রায়াল ভিডিও + নমুনা + CMM রিপোর্ট সরবরাহ করুন।
চূড়ান্ত ডেলিভারি — হেভি-ডিউটি প্যাকেজিং। জলবাহী স্কিম্যাটিক্স এবং স্লাইডার রক্ষণাবেক্ষণ গাইড প্রদান করুন। স্লাইডারের জন্য খুচরা যন্ত্রাংশ (সীল, স্প্রিংস)।
গভীর বেতের টেক্সচার বিশেষজ্ঞরা — আমরা বোনা বেতের খাঁটি চেহারা এবং অনুভূতির প্রতিলিপি তৈরি করি, কেবল একটি পৃষ্ঠের মুদ্রণ নয়।
জটিল স্লাইডার মাস্টারস — টেক্সচারের ক্ষতি না করে ফাঁপা ফ্রেম তৈরি করতে আমরা একাধিক স্লাইডারের 3D মুভমেন্ট আয়ত্ত করেছি।
এক্সট্রিম ভেন্টিং ডিজাইন — আমাদের ছাঁচগুলিতে উচ্চ-প্রবাহের পিপি সহ পোড়া চিহ্নগুলি প্রতিরোধ করতে সিন্টারযুক্ত ছিদ্রযুক্ত ইস্পাত সন্নিবেশ অন্তর্ভুক্ত রয়েছে।
অ্যান্টি-সিঙ্ক কুলিং — BeCu সন্নিবেশ নিশ্চিত করে যে পাতলা বেতের শেলটি পুরু অভ্যন্তরীণ পাঁজরের উপর ত্রুটিহীন থাকে।
বিশ্বব্যাপী অভিজ্ঞতা — ইউরোপ, উত্তর আমেরিকা এবং অস্ট্রেলিয়ার বহিরঙ্গন ফার্নিচার ব্র্যান্ডগুলিতে ছাঁচ সরবরাহ করা হয়।
প্রশ্ন: কেন এই ছাঁচ এত স্লাইডার প্রয়োজন?
উত্তর: বাহু এবং ফ্রেমে প্রায়ই ফাঁপা অংশ বা আন্ডারকাট থাকে যা একটি সাধারণ খোলা/বন্ধ ছাঁচ দ্বারা গঠিত হতে পারে না। স্লাইডার (পার্শ্বের কোর) আকৃতি তৈরি করতে সরে যায়, তারপর ইজেকশনের অনুমতি দিতে প্রত্যাহার করে।
প্রশ্ন: আপনি এই জন্য মাল্টি-গহ্বর ছাঁচ চালাতে পারেন?
উত্তর: পূর্ণ আকারের আর্মচেয়ারগুলির জন্য, স্লাইডারগুলির জটিলতা এবং বিশাল ছাঁচের ভিত্তির প্রয়োজনের কারণে মাল্টি-ক্যাভিটি অত্যন্ত বিরল। আমরা প্রায় সবসময় 1×1 সুপারিশ করি।
প্রশ্ন: বেতের চেয়ারের জন্য কোন উপাদানটি সেরা?
উ: উচ্চ-প্রবাহ ইউভি-স্ট্যাবিলাইজড পিপি (MFR 12-18) বেতের খোলের পিছনে পাঁজরের পাতলা, জটিল জালিটি পূরণ করার জন্য অপরিহার্য। স্ট্যান্ডার্ড পিপি যথেষ্ট দূরে প্রবাহিত হবে না।
প্রশ্ন: আপনি কিভাবে টেক্সচার আটকানো থেকে প্রতিরোধ করবেন?
উত্তর: আমরা মোট 4-6° ড্রাফ্ট গণনা করি এবং কোরটিকে SPI A2/B1 তে পালিশ করি। প্লাস্টিক চকচকে কোরে লেগে থাকে এবং টেক্সচার্ড গহ্বর থেকে দূরে টেনে নেয়।
প্রশ্ন: একটি উদ্ধৃতি জন্য আপনি কি প্রয়োজন?
উত্তর: একটি 3D মডেল (STP/IGS) বাধ্যতামূলক৷ অনুগ্রহ করে উপাদান (PP/FRPP), কাঙ্খিত বেতের প্যাটার্ন (যেমন, "গোলাকার বেত", "ফ্ল্যাট ওয়েভ") এবং বার্ষিক আয়তন উল্লেখ করুন।
আপনার বেত চেয়ার 3D মডেল (STP/IGS) এবং প্রকল্পের প্রয়োজনীয়তা ZHONGYUE MOULD-এ পাঠান। আমরা 48 কর্মঘণ্টার মধ্যে স্লাইডার কৌশল, ভেন্টিং এবং কুলিং ডিজাইন + আনুষ্ঠানিক উদ্ধৃতি কভার করে একটি বিনামূল্যে DFM রিপোর্ট প্রদান করব।
আপনার উইকার উইভ আউটডোর আর্মচেয়ার ইনজেকশন মোল্ড প্রকল্প শুরু করতে এখনই আমাদের সাথে যোগাযোগ করুন!
