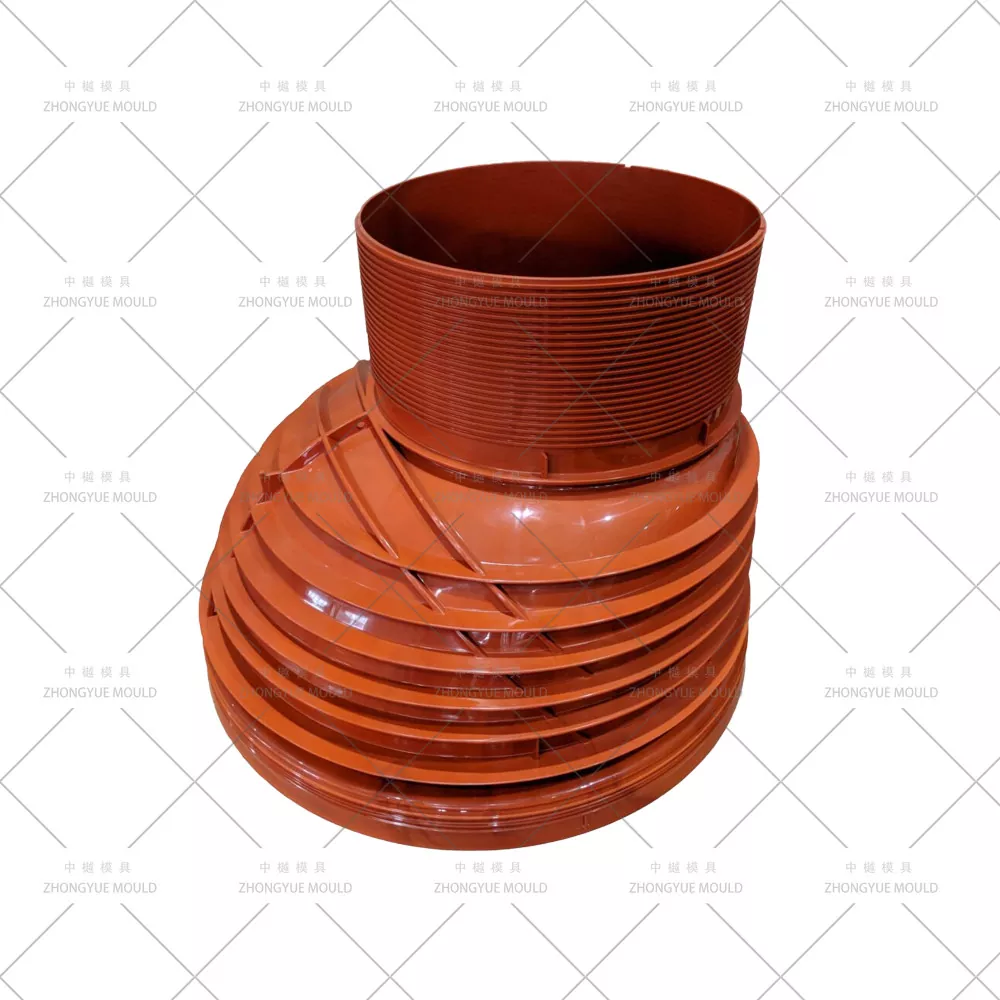

একটি সম্পূর্ণ প্লাস্টিক পরিদর্শন চেম্বার সিস্টেমে, রিডাকশন শঙ্কু / টেপারড অ্যাডাপ্টার বড়-ব্যাসের শ্যাফ্ট (Ø1000 মিমি) ছোট অ্যাক্সেস কভার খোলার সাথে সংযুক্ত করে (সাধারণত Ø600mm, Ø450mm বা Ø315mm)। এটি কাঠামোগত অখণ্ডতা এবং জলরোধী কর্মক্ষমতা বজায় রেখে চেম্বারের ঘাড়কে একটি আদর্শ ম্যানহোল কভার আকারে নিয়ে আসে।

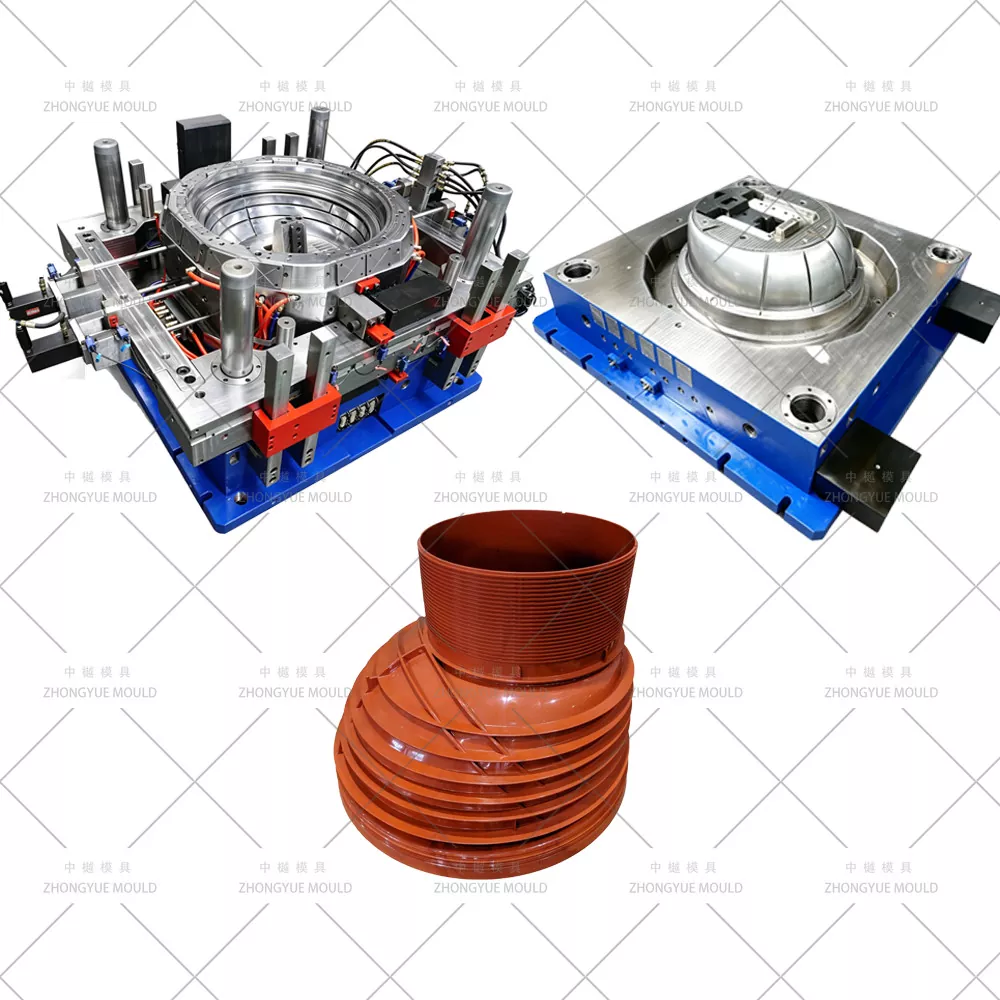

প্লাস্টিক PP DN1000 ম্যানহোল শঙ্কু ছাঁচ হল একটি নির্ভুল ইনজেকশন টুল যা পলিপ্রোপিলিন (PP) থেকে এই টেপারড উপাদান তৈরি করে, EPDM gaskets, অভ্যন্তরীণ/বাহ্যিক উল্লম্ব শক্ত পাঁজর এবং অ্যান্টি-স্লিপ মই (পিপি) এর জন্য উপরের/নিম্ন সকেট খাঁজ দিয়ে সম্পূর্ণ। ZHONGYUE MOLD (Huangyan, Taizhou, China) এ, আমরা স্প্লিট-ক্যাভিটি (হাঞ্চড) নির্মাণ, BeCu সন্নিবেশের সাথে গভীর-ব্যাফেল কোর কুলিং এবং PP সংকোচন ক্ষতিপূরণ (1.6-1.8%)-এর সাথে শঙ্কু ছাঁচ প্রকৌশলী করি - যা EN-29IN/135 মান পূরণ করে
|
আইটেম |
ZHONGYUE স্পেসিফিকেশন / বিকল্প |
|
পণ্যের নাম |
প্লাস্টিক পিপি DN1000 → DN800/DN600 ম্যানহোল শঙ্কু / হ্রাস শঙ্কু ছাঁচ |
|
শঙ্কু আকার |
শীর্ষ Ø1000mm → নীচে Ø600/Ø450/Ø315mm; H=250/500/750mm (কাস্টম) |
|
গহ্বর |
1 গহ্বর |
|
ছাঁচ গঠন |
বিভক্ত গহ্বর (2-অর্ধ / 3-সেগমেন্ট) + স্টেশনারী কোর + হাইড্রোলিক খোলা/বন্ধ |
|
ছাঁচ বেস ইস্পাত |
চাঙ্গা S50C / |
|
কোর/গহ্বর সন্নিবেশ ইস্পাত |
P20 প্রি-কঠিন |
|
কঠোরতা |
Cavity28–32 HRC P20 প্রি-কঠিন |
|
কোর-পুলিং / স্প্লিট অ্যাকশন |
হাইড্রোলিক সিলিন্ডার + ইন্টারলক সেন্সর; কোণ পিন ছোট শঙ্কু জন্য ঐচ্ছিক |
|
কুলিং |
কোর মধ্যে বিভ্রান্ত বুদবুদ; জোনড ক্যাভিটি চ্যানেল + হট স্পটে BeCu সন্নিবেশ |
|
ইজেকশন |
ফ্ল্যাঞ্জ কাঁধে ইজেক্টর প্লেট; ঐচ্ছিক স্ট্রিপার রিং |
|
রানার সিস্টেম |
কোল্ড রানার (সাইড ফ্যান/ওভারল্যাপ গেট); গরম অগ্রভাগ ঐচ্ছিক |
|
সংকোচন ভাতা |
পিপি: 1.6-1.8% (সিএডি-তে আইসোট্রপিক ক্ষতিপূরণ) |
|
উপযুক্ত উপাদান |
পিপি (পলিপ্রোপিলিন), পুনর্ব্যবহৃত মিশ্রণ সক্ষম |
|
ছাঁচ জীবন |
300,000 –500,000 শট |
|
অনুমান। সাইকেল সময় |
70-120 সেকেন্ড (দেয়ালের বেধ এবং উচ্চতার উপর নির্ভর করে) |
|
প্রয়োজনীয় মেশিন |
500T - 1600T ইনজেকশন ছাঁচনির্মাণ মেশিন |
|
সীসা সময় |
60-90 কর্মদিবস |
|
প্যাকেজ |
ফিউমিগেশন কাঠের কেস + ভিসিআই অ্যান্টি-মরিচা কাগজ |
আপনার পরবর্তী প্লাস্টিক ম্যানহোল ছাঁচ প্রজেক্টকে উজ্জ্বল করুন!
|
প্যারামিটার |
সাধারণ স্পেসিফিকেশন |
|
শীর্ষ খোলা (উপরের সকেট) |
Ø1000 মিমি অভ্যন্তরীণ (বাইরে খাদ/এক্সটেনশন মেলে) |
|
নীচে খোলা (লোয়ার স্পিগট/সকেট) |
Ø600 মিমি / Ø450 মিমি / Ø315 মিমি (কাস্টমাইজযোগ্য) |
|
উচ্চতা |
250 মিমি / 500 মিমি / 750 মিমি (সবচেয়ে সাধারণ: 500 মিমি) |
|
প্রাচীর বেধ |
6-10 মিমি (পাঁজর-রিইনফোর্সড বিকল্প উপলব্ধ) |
|
উপাদান |
ভার্জিন বা পুনর্ব্যবহৃত পলিপ্রোপিলিন (PP), MFI 2-6 |
|
জয়েন্ট টাইপ |
EPDM ডবল-ঠোঁটযুক্ত সিল সহ স্পিগট এবং সকেট |
|
বৈশিষ্ট্য |
উল্লম্ব শক্ত করা পাঁজর, ঐচ্ছিক ছাঁচনির্মাণ-মই রাং হোল্ডার, বাইরের পৃষ্ঠে অ্যান্টি-স্লিপ টেক্সচার |
শঙ্কুগুলি সাধারণত মসৃণ-প্রাচীরের বাইরের পাঁজরের সাথে থাকে যাতে কবর দেওয়া হয়।
শঙ্কুযুক্ত টেপার একটি কঠিন কোর/গহ্বর থেকে অক্ষীয় স্ট্রিপিং প্রতিরোধ করে। আমাদের শঙ্কু ছাঁচ ব্যবহার করে:

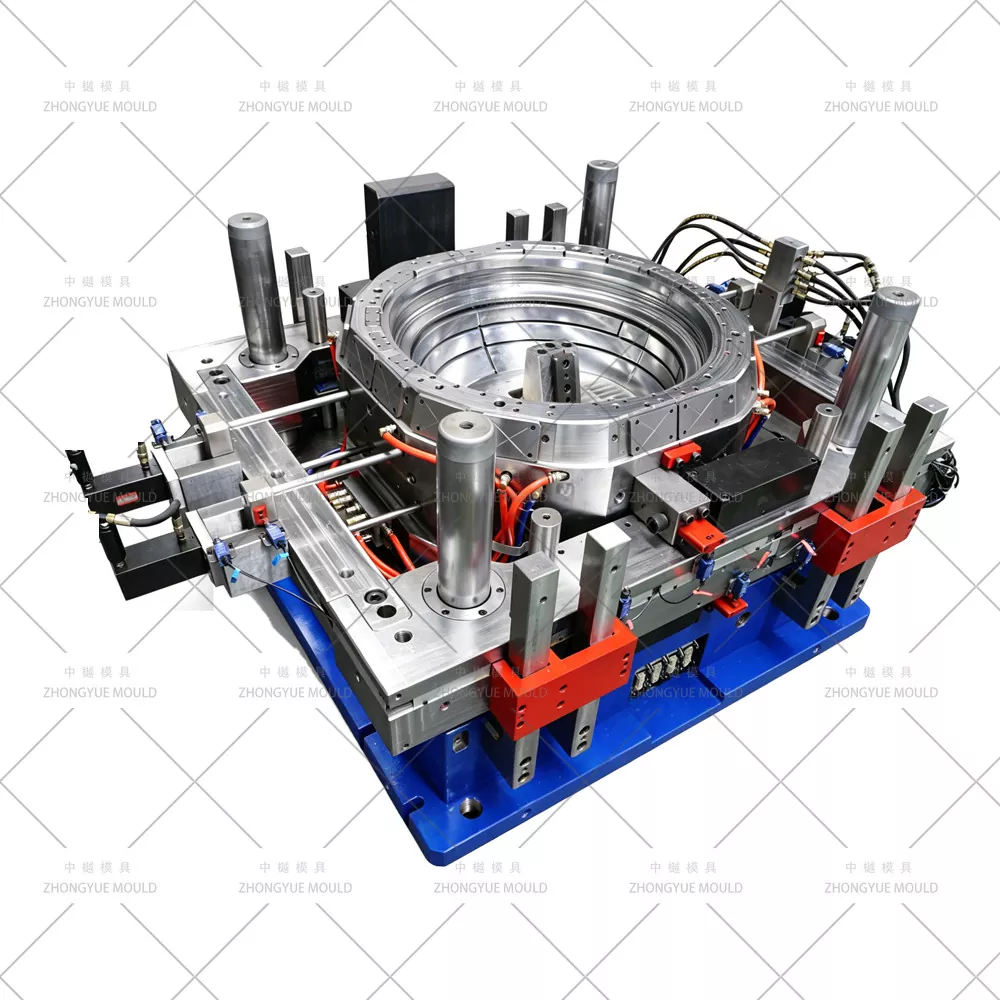

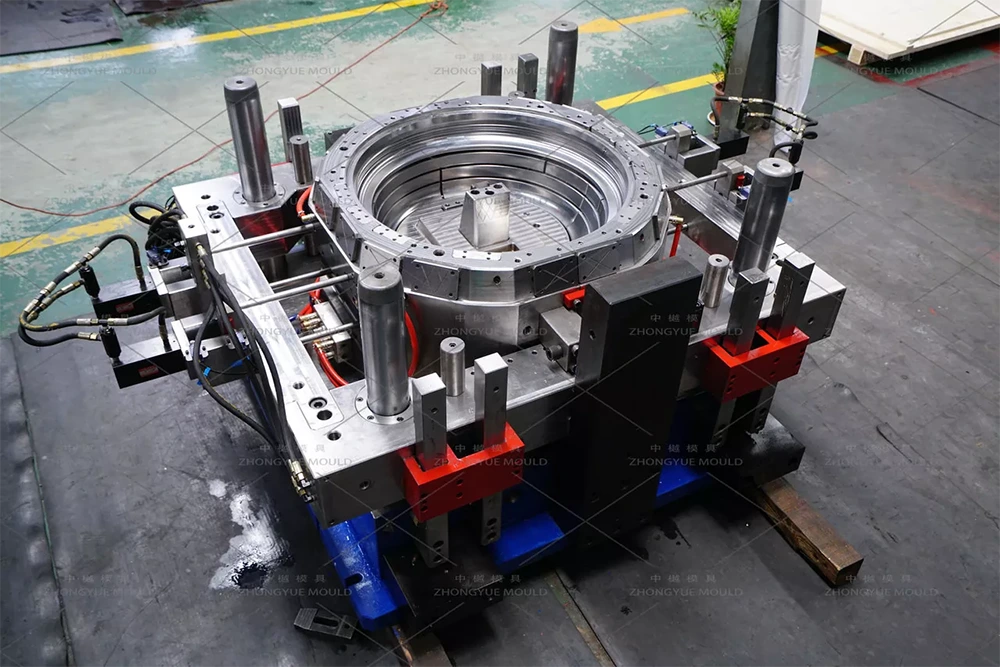

স্প্লিট ক্যাভিটি ডিজাইন (2-অর্ধ বা 3-সেগমেন্টের পাপড়ি ছাঁচ) হাইড্রোলিক সিলিন্ডার বা পার্শ্বীয় খোলার জন্য কৌণিক গাইড পিন দ্বারা পরিচালিত।

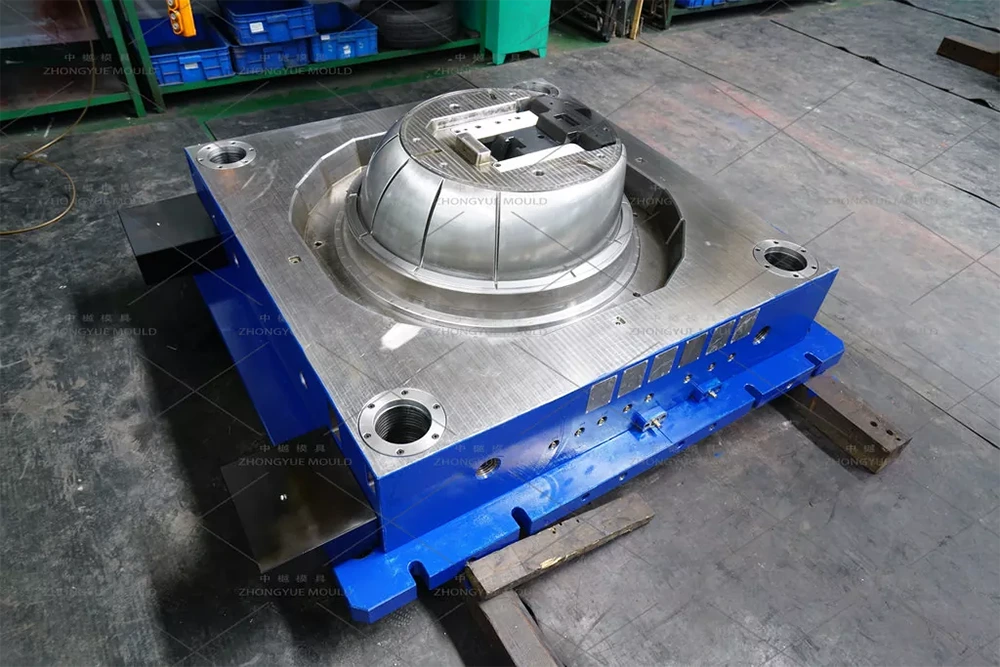

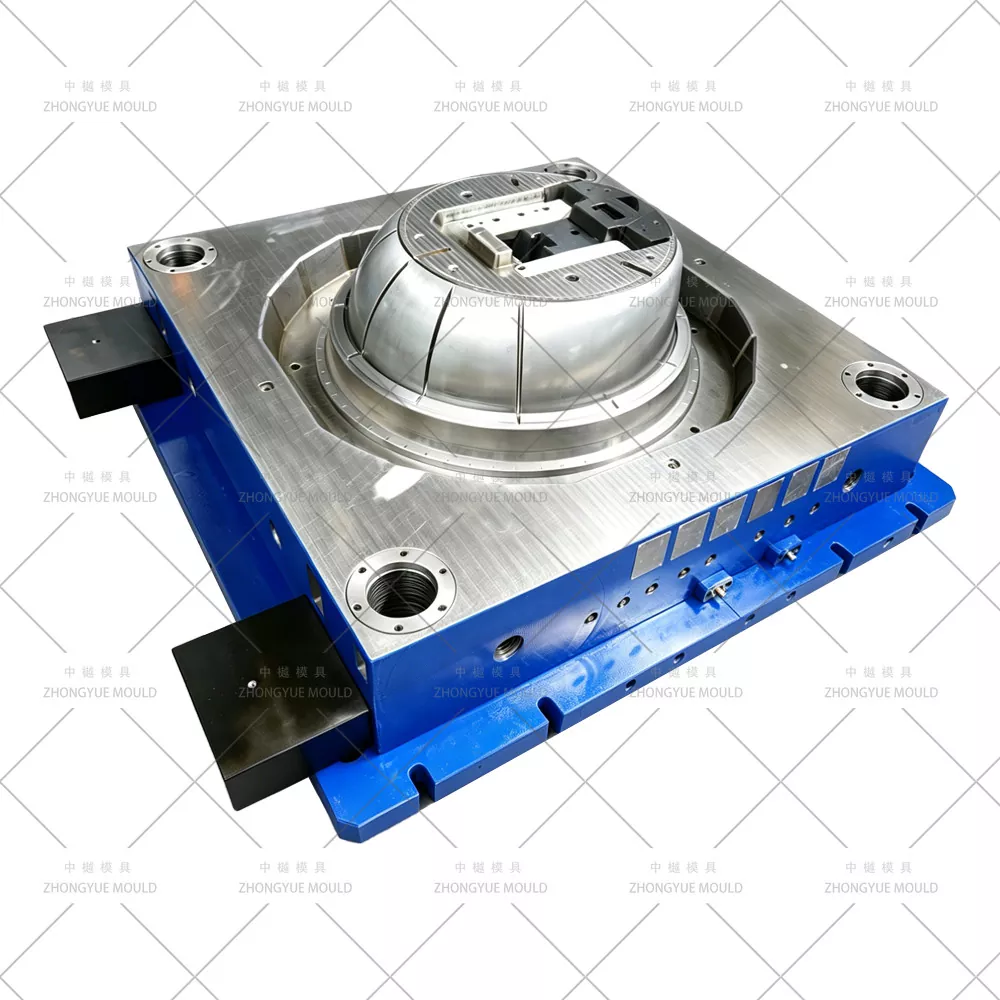

অভ্যন্তরীণ কোর (ম্যান্ড্রেল) সাধারণত স্থির বা সামান্য প্রত্যাহারযোগ্য; বিভক্ত গহ্বর খোলে পণ্য রিলিজ.
বিভাজন মুখগুলি শঙ্কু পৃষ্ঠে ফ্ল্যাশ কমানোর জন্য ±0.01 মিমি গ্রাউন্ড করা হয়।
ভিতরের কোরে খসড়া কোণ: 1°–2° (জোন-নির্ভর); বাইরের বিভক্ত গহ্বর সেই অনুযায়ী মিলেছে।
কুলিং নিয়ন্ত্রণ চক্রের সময় (সাধারণত H=500 মিমি শঙ্কুর জন্য 70-120 সেকেন্ড):
অভ্যন্তরীণ কোর: বুদবুদ টিউব সহ গভীর ড্রিল করা বাফেল সম্পূর্ণ শঙ্কু গভীরতায় পৌঁছায় → ভিতর থেকে অভিন্ন শীতলতা এবং ডিম্বাকৃতি হ্রাস করে।
স্প্লিট ক্যাভিটি শেল: মোল্ডিং পৃষ্ঠ থেকে জোনযুক্ত জলের লাইন 18-22 মিমি।
ডিফারেনশিয়াল পিপি সঙ্কুচিত পরিচালনা করতে মূল বনাম গহ্বরের জন্য স্বাধীন তাপমাত্রা অঞ্চল।

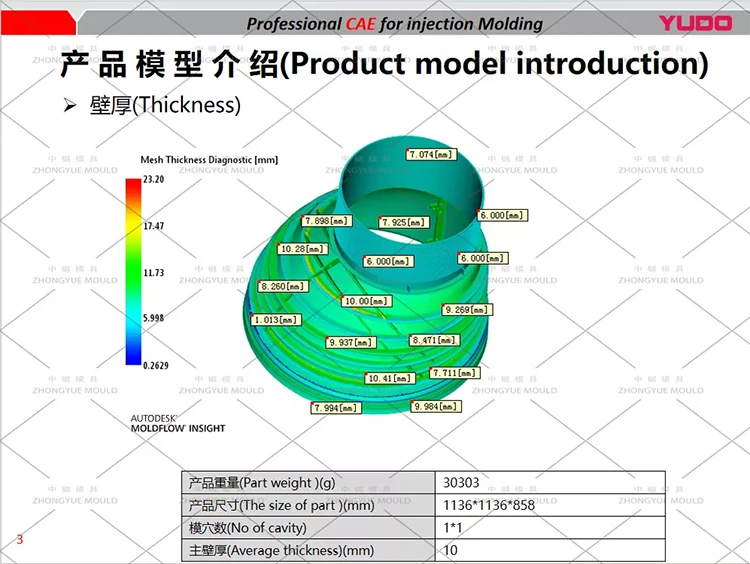

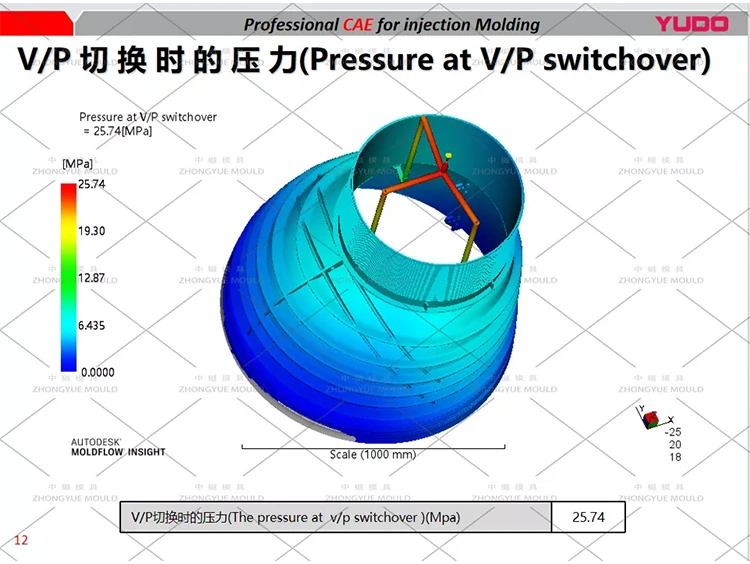

মোল্ড সিএডি পিপি আইসোট্রপিক সংকোচনের জন্য ক্ষতিপূরণ 1.6–1.8%, অনুরোধ করা হলে মোল্ডফ্লো দ্বারা যাচাই করা হয়।
উপরের এবং নীচের সীল খাঁজগুলি (EPDM ও-রিং / ঠোঁট সীলের জন্য) ±0.05 মিমি সহনশীলতায় মেশিনযুক্ত → সংলগ্ন শ্যাফ্ট/বেস/কভারের সাথে জলরোধী জয়েন্ট নিশ্চিত করে।
অভ্যন্তরীণ পৃষ্ঠ Ra ≤ 0.8μm (মসৃণ বিকল্প); হালকা পাথরের টেক্সচার সহ বাহ্যিক পাঁজর।
|
কম্পোনেন্ট |
প্রস্তাবিত ইস্পাত |
কঠোরতা |
দ্রষ্টব্য |
|
ছাঁচ বেস |
S50C/ |
— |
চাঙ্গা টাই বার |
|
বিভক্ত গহ্বর সন্নিবেশ |
P20 প্রি-কঠিন |
এইচআরসি 28-33 |
স্ট্যান্ডার্ড, 500K–1M শট |
|
ইনার কোর/ম্যান্ড্রেল |
P20 প্রি-কঠিন |
এইচআরসি 28-33 |
গভীর কোরে ভাল তাপীয় শক প্রতিরোধের জন্য P20 পছন্দ |
|
প্লেট / স্লাইড উপায় পরিধান |
নাইট্রাইডেড 718H |
— |
বিভক্ত ক্রিয়াতে ঘর্ষণ হ্রাস করুন |
সাধারণত সাইড ফ্যান গেট বা ওভারল্যাপ গেট বড়-ব্যাসের প্রান্তে (উপরের Ø1000 মিমি শেষ) নিচের দিকে ভরাট করে, টেপারে বাতাসের প্রবেশকে কম করে।
শঙ্কু দৈর্ঘ্য বরাবর পার্টিং-লাইন ভেন্ট + লাস্ট-ফিল জোনে শ্বাস-প্রশ্বাসের প্লাগ।
কোল্ড রানার স্ট্যান্ডার্ড; গরম অগ্রভাগ উচ্চ ভলিউম ডেডিকেটেড লাইন উপর ঐচ্ছিক.
বিভক্ত গহ্বর খোলার সময় ফ্ল্যাঞ্জ/কাঁধে ইজেক্টর প্লেটের মাধ্যমে ইজেকশন; কখনও কখনও stripper রিং দ্বারা সাহায্য.
হাইড্রোলিক ইন্টারলক সেন্সরগুলি ছাঁচ বন্ধ হওয়া প্রতিরোধ করে যদি বিভক্ত গহ্বর সম্পূর্ণরূপে বন্ধ না হয় বা কোরগুলি প্রত্যাহার না হয়।
মিউনিসিপ্যাল স্যুয়ার এবং স্টর্ম ড্রেন পরিদর্শন চেম্বার: স্ট্যান্ডার্ড কভার ফ্রেমের সাথে Ø1000 মিমি শ্যাফ্ট সংযোগ করে (DN600/DN450/DN315→DN315 বা DN190 কভার অ্যাডাপ্টার)
রাস্তার ধারের চেম্বার: হেভি-ডিউটি ট্রাফিক-রেটেড কভার অ্যাডাপ্টার সহ (D400/F900)
মডুলার চেম্বার সিস্টেম: পিপি শ্যাফ্ট (250/500/750/1000 মিমি) এবং বেঞ্চড বেসগুলির সাথে সামঞ্জস্যপূর্ণ — সার্টিফাইড পিপির সাথে উত্পাদিত হলে সম্পূর্ণ EN 13598-2 সম্মতি
রেইন ওয়াটার অ্যাটেনুয়েশন / সোকওয়ে চেম্বার্স: এক্সেস কভারে রূপান্তর হিসাবে
সম্পূর্ণ পরিদর্শন চেম্বার মোল্ড সিস্টেম – আমরা বেস (2/3/4-ওয়ে) + শ্যাফ্ট (250-1000 মিমি) + শঙ্কু (বিভিন্ন হ্রাস) + কভার ফ্রেম তৈরি করি — চেম্বার সিস্টেম সরবরাহকারীদের জন্য ওয়ান-স্টপ।
স্প্লিট-ক্যাভিটি দক্ষতা - গ্রাউন্ড বিভাজন মুখ, ন্যূনতম ফ্ল্যাশ, হাইড্রোলিক ইন্টারলক নিরাপত্তা, সুনির্দিষ্ট টেপার রিলিজ।
ডিপ-ড্র কুলিং - বিভ্রান্ত কোর বাবলার + BeCu সন্নিবেশ → ন্যূনতম ওয়ার্প এবং টেপারড জ্যামিতিতে ছোট চক্র।

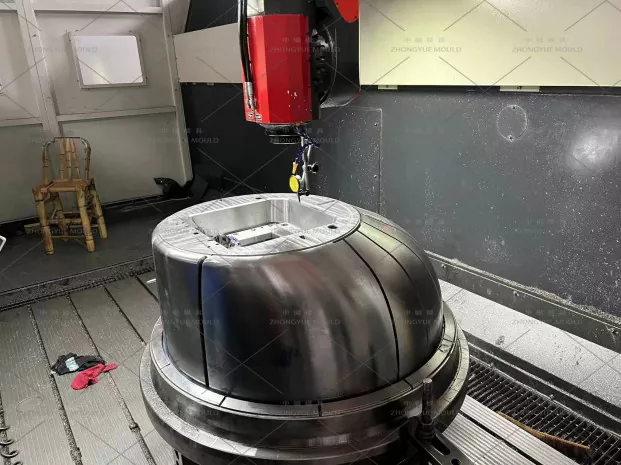

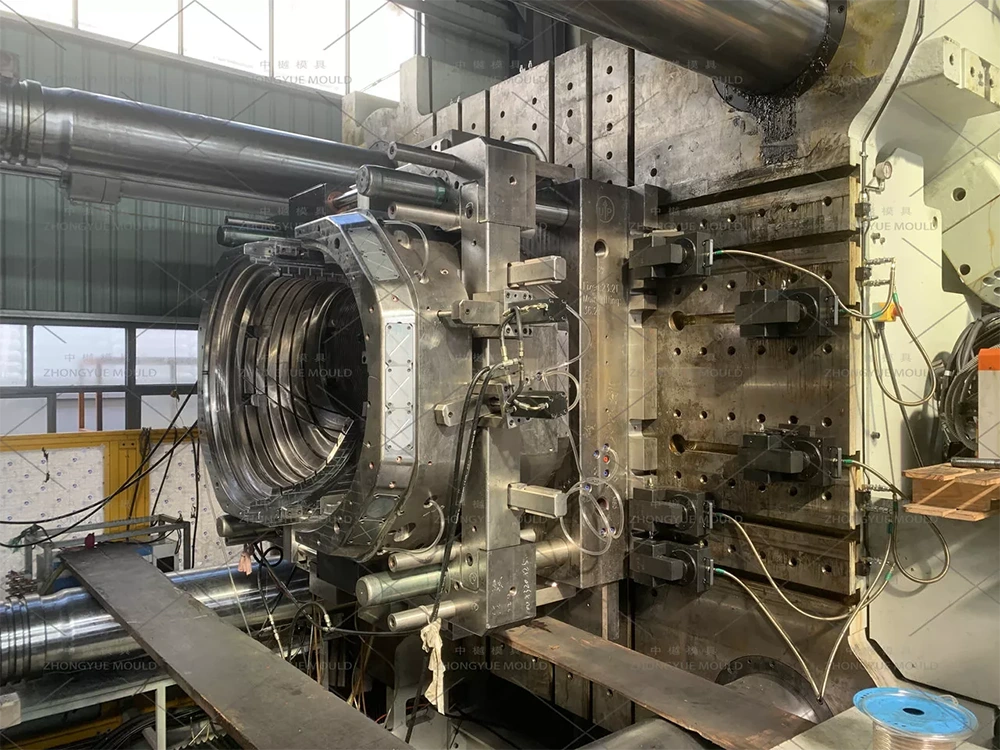

সম্পূর্ণ QC প্যাকেজ - চালানের আগে CMM পরিদর্শন, ইস্পাত শংসাপত্র, T0 ট্রায়াল ভিডিও এবং নমুনা মাত্রিক প্রতিবেদন।
খুচরা যন্ত্রাংশ ও সমর্থন – অতিরিক্ত সীল, পরিধান প্লেট, হিটার ব্যান্ড (যদি গরম অগ্রভাগ), দূরবর্তী সমস্যা সমাধান।
