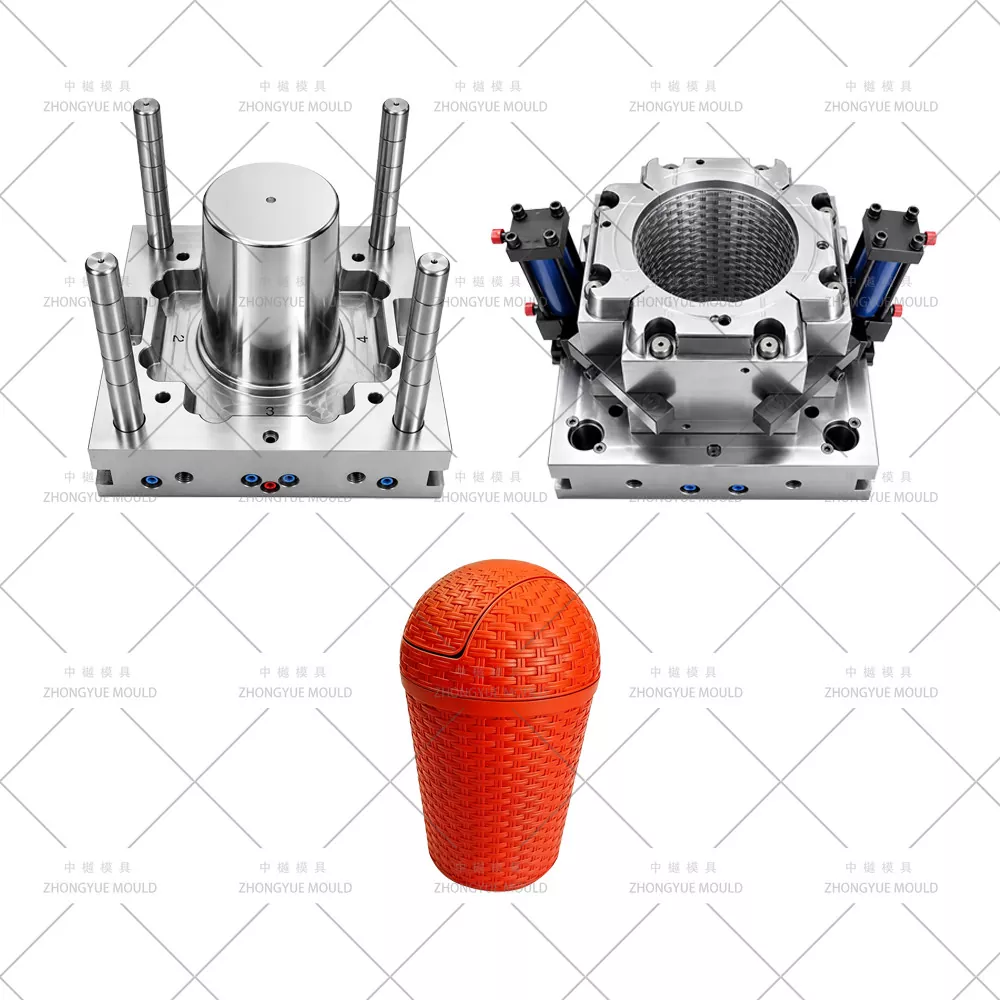

ZHONGYUE MOLD হল একটি পেশাদার চাইনিজ ইনজেকশন ছাঁচ প্রস্তুতকারক যা বিশ্বব্যাপী গৃহস্থালী পণ্যের পাইকারী বিক্রেতা, সুপারমার্কেট এবং ব্যক্তিগত-লেবেল ব্র্যান্ডগুলিতে 10L রাউন্ড রেটান ডাস্ট বিন মোল্ড / সার্কুলার বোনা-প্যাটার্ন রাউন্ড ট্র্যাশ ক্যান ইনজেকশন ছাঁচ সরবরাহ করে। বর্গাকার বিনের বিপরীতে, একটি বৃত্তাকার বেত-লুক বিনের জন্য সাধারণত 4-8টি ছোট কোণযুক্ত স্লাইড সহ একটি দুই-অর্ধেক (বিভক্ত গহ্বর) ডিজাইনের প্রয়োজন হয় বা নলাকার শরীরের চারপাশে ক্রমাগত বোনা/বেতের ত্রাণ তৈরি করার জন্য একটি বিভক্ত-রিং প্রক্রিয়ার প্রয়োজন হয় এবং টেক্সচারযুক্ত পৃষ্ঠটিকে ছিঁড়ে না দিয়ে পরিষ্কার ভাঙার অনুমতি দেয়। বিনটিকে পিপি (MFR 8-15 g/10min, ঐচ্ছিকভাবে UV-স্থিতিশীল) EDM-রিলিফ + অ্যাসিড-এচড VDI 30-42 বেত দিয়ে বাইরের গহ্বরে ঢালাই করা হয় এবং একটি পালিশ করা মসৃণ কোর। আমাদের রাউন্ড-বিনের ছাঁচে নিচের-কেন্দ্রের পিন-পয়েন্ট গেট (থ্রি-প্লেট মোল্ড) বা ভিতরের উপরের রিমের সাবমেরিন গেট, সমকেন্দ্রিক বালাকার কুলিং চ্যানেল + ইউনিফর্ম তাপমাত্রার জন্য সেন্ট্রাল BeCu সন্নিবেশ, এবং কোড-ড্রা বডি থেকে নিরাপদে গোলাকার গোলাকার করার জন্য পর্যাপ্ত ছাঁচ খোলার স্ট্রোক (≥2.5× পণ্য উচ্চতা) বৈশিষ্ট্যযুক্ত।

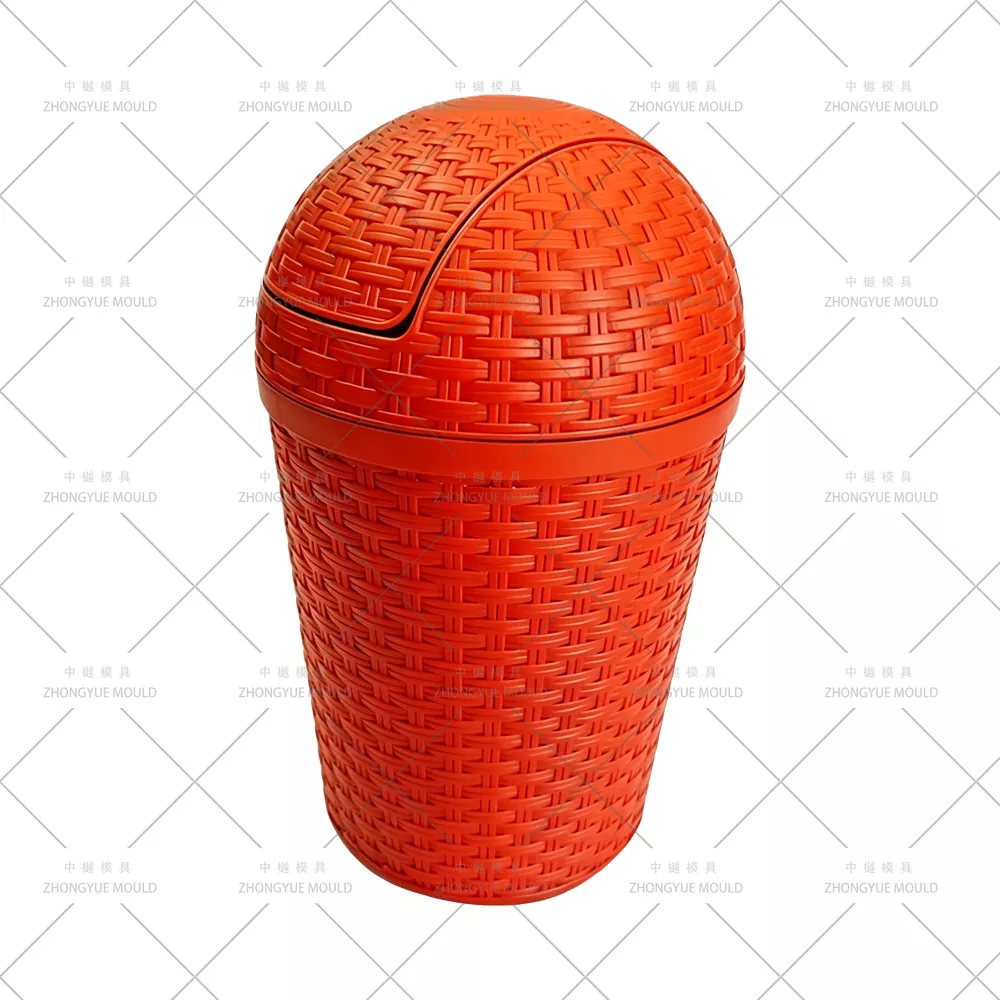

10L রাউন্ড বেতের ডাস্ট বিন বডি (প্যাডেল কাট-আউট সহ/বিহীন), ম্যাচিং স্ন্যাপ বা কব্জা ঢাকনা থেকে শুরু করে ভিতরের অপসারণযোগ্য মসৃণ বালতি পর্যন্ত, আমরা ইস্পাত কাটার আগে সম্পূর্ণ DFM পর্যালোচনা প্রদান করি।
|
আইটেম |
স্পেসিফিকেশন / বিকল্প |
|
|
ছাঁচের নাম |
10L গোলাকার বেত / বোনা প্যাটার্ন ডাস্ট বিন (ট্র্যাশ ক্যান) প্লাস্টিক ইনজেকশন ছাঁচ |
|
|
গহ্বর এবং কোর ইস্পাত |
গহ্বরের অর্ধেক এবং স্লাইড: P20 (প্রি-হার্ড এইচআরসি 28-33) স্ট্যান্ডার্ড; 718H (HRC 33-38) দীর্ঘ জীবনের জন্য ঐচ্ছিক; কোর: P20 / 718H; স্লাইড: H13(2344 ESR) নাইট্রাইড বা SKD61 |
|
|
ছাঁচের ধরন |
দুই-অর্ধ বিভক্ত গহ্বর + 4-8 ছোট কোণযুক্ত স্লাইড বা বিভক্ত-রিং; পিন-পয়েন্ট নিচের গেটের জন্য তিন-প্লেট |
|
|
ছাঁচ বেস |
LKM / DME / HASCO / স্ব-পরিকল্পিত (সাধারণ 450×500mm – 550×600mm; ওজন 0.8–1.8T) |
|
|
গহ্বর |
বিন বডি: 1×1 স্ট্যান্ডার্ড; ঢাকনা / ভিতরের বালতি: 1×1, 2×1, 2×2 ঐচ্ছিক |
|
|
রানার সিস্টেম |
কোল্ড রানার — থ্রি-প্লেট পিন-পয়েন্ট @ নীচের কেন্দ্র বা ভিতরের রিমে ঠান্ডা সাব-গেট Y-শাখা; উচ্চ ভলিউম শরীরের জন্য গরম টিপ ঐচ্ছিক |
|
|
গেটের ধরন |
নীচের কেন্দ্রে পিন-পয়েন্ট গেট (থ্রি-প্লেট মোল্ড, অটো-ডিগেটিং) বা ভিতরের উপরের ফ্ল্যাঞ্জে সাবমেরিন গেট |
|
|
ইজেকশন |
বেস রিমে ইজেক্টর পিন + স্ট্রিপার রিং; কোর ভেন্ট grooves; গভীর ড্রয়ের জন্য ঐচ্ছিক এয়ার-অ্যাসিস্ট ইজেক্ট |
|
|
কুলিং |
গহ্বরের অর্ধেকের ঘনকেন্দ্রিক বৃত্তাকার চ্যানেল (গুলি) + কেন্দ্রের মধ্য দিয়ে কেন্দ্রীয় ব্যাফেল + BeCu সন্নিবেশ @ নীচের ব্যাসার্ধ |
|
|
স্লাইড / স্প্লিট রিং |
2 অর্ধ-গহ্বর + 4-8 মাইক্রো অ্যাঙ্গেল স্লাইড / বেত রিলিফ আন্ডারকাট জন্য বিভক্ত রিং ভেঙে; নাইট্রাইডেড H13 |
|
|
সারফেস ফিনিশ |
বাইরের গহ্বর: VDI 30-42 বেত/বুনা টেক্সচার (EDM রিলিফ + অ্যাসিড ইচ); কোর/ইনার: SPI B1/B2 সাটিন পলিশ; ঢাকনা: VDI 27–36 বা SPI A2 ঐচ্ছিক |
|
|
ছাঁচ জীবন প্রত্যাশা |
≥300,000 শট (P20 গহ্বর + H13 স্লাইড); ≥500,000 শট (718H) |
|
|
প্রস্তাবিত ছাঁচনির্মাণ উপাদান |
PP (MFR 8-15 g/10min), PP+UV (সূর্য-উন্মুক্ত ব্যালকনির জন্য), ঐচ্ছিক রঙ এমবি |
|
|
ডিজাইন সফটওয়্যার |
UG NX, Pro/E, SolidWorks, AutoCAD |
|
|
সহনশীলতা নিয়ন্ত্রণ |
±0.1 মিমি সাধারণ; ডিম্বাকৃতি ≤0.3–0.5 মিমি প্রধান Ø উপর; শীর্ষ ফ্ল্যাঞ্জ সমতলতা ±0.3 মিমি |
|
|
ছাঁচ উপাদান |
কঠোরতা |
ছাঁচ জীবন |
|
P20 |
HRC 28-33 |
>300,000 শট |
|
718 |
এইচআরসি 33-36 |
>500,000 শট |
|
H13 |
এইচআরসি > 43 |
>800,000 শট |
|
2344 |
এইচআরসি > 48 |
>800,000 শট |
|
S136 |
এইচআরসি 48-52 |
>1,000,000 শট |
আপনার পরবর্তী প্লাস্টিক ডাস্ট বিন মোল্ড প্রজেক্টকে উজ্জ্বল করুন!

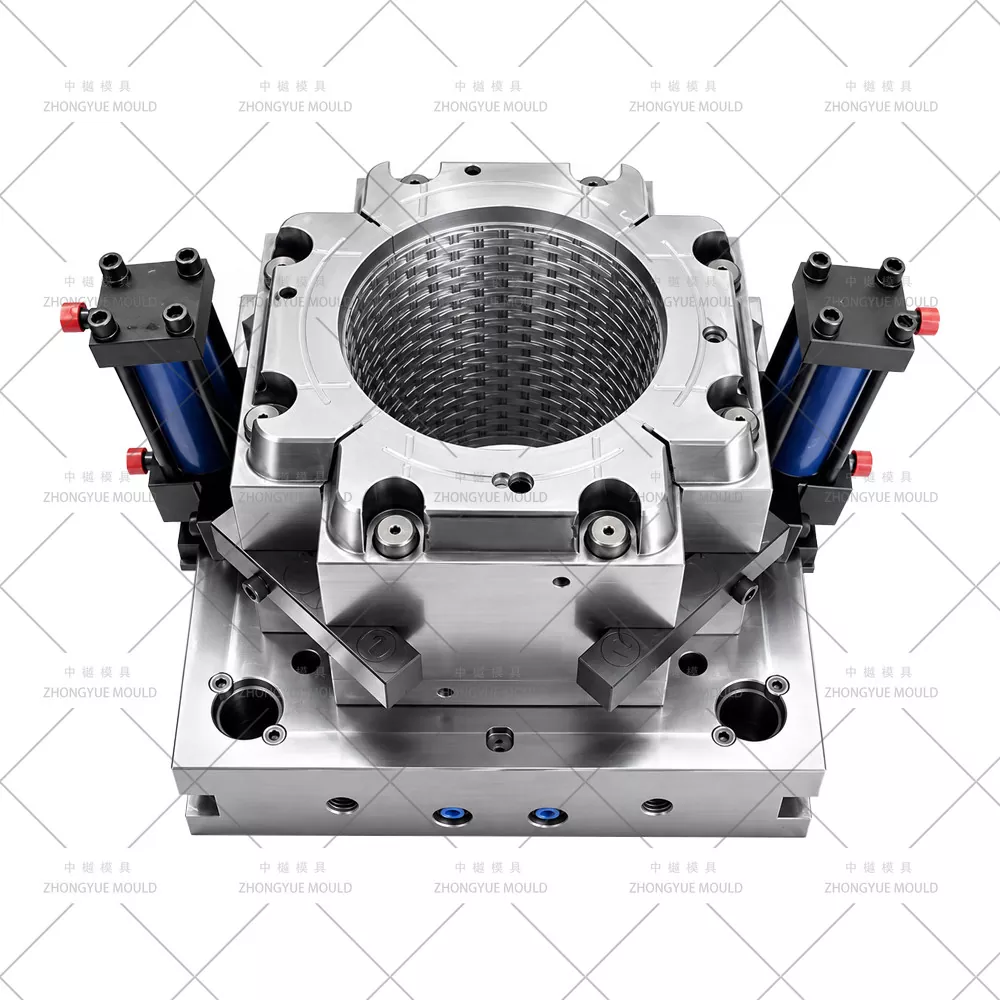

বিভক্ত গহ্বর (টু-হাফ এইচ = অনুভূমিক বিভাজন) + পেরিফেরাল স্লাইডস / বেতের ত্রাণের জন্য স্প্লিট-রিং— গোলাকার বোনা প্যাটার্ন 360° মোড়ানো; গহ্বরটি বাম/ডানে বিভক্ত হয় (বা ভাসমান বিভাজন সহ 3-প্লেট), 4-8 মাইক্রো-কোণযুক্ত স্লাইড বা আন্ডারকাট বেতের ওভারল্যাপ তৈরির জন্য একটি ভেঙে যাওয়া স্প্লিট-রিং সহ। টেক্সচারযুক্ত ব্যস্ততার বিরুদ্ধে পরিধান প্রতিরোধের জন্য স্লাইডগুলি নাইট্রাইডেড (H13/SKD61)।
বটম-সেন্টার পিন-পয়েন্ট গেট (থ্রি-প্লেট মোল্ড) বা ভিতরের উপরের ফ্ল্যাঞ্জে লুকানো সাব-গেট- কেন্দ্র পিন-পয়েন্ট বৃত্তাকার বডিতে র্যাডিয়ালি ভারসাম্যপূর্ণ ফিল এবং ন্যূনতম ওয়েল্ড লাইন দেয়; ভেস্টিজ deburring পরিষ্কার sheared. বিকল্প: ভিতরের উপরের রিমের সাবমেরিন গেট বেতের বাইরের মুখ থেকে গেটের চিহ্ন লুকিয়ে রাখে।

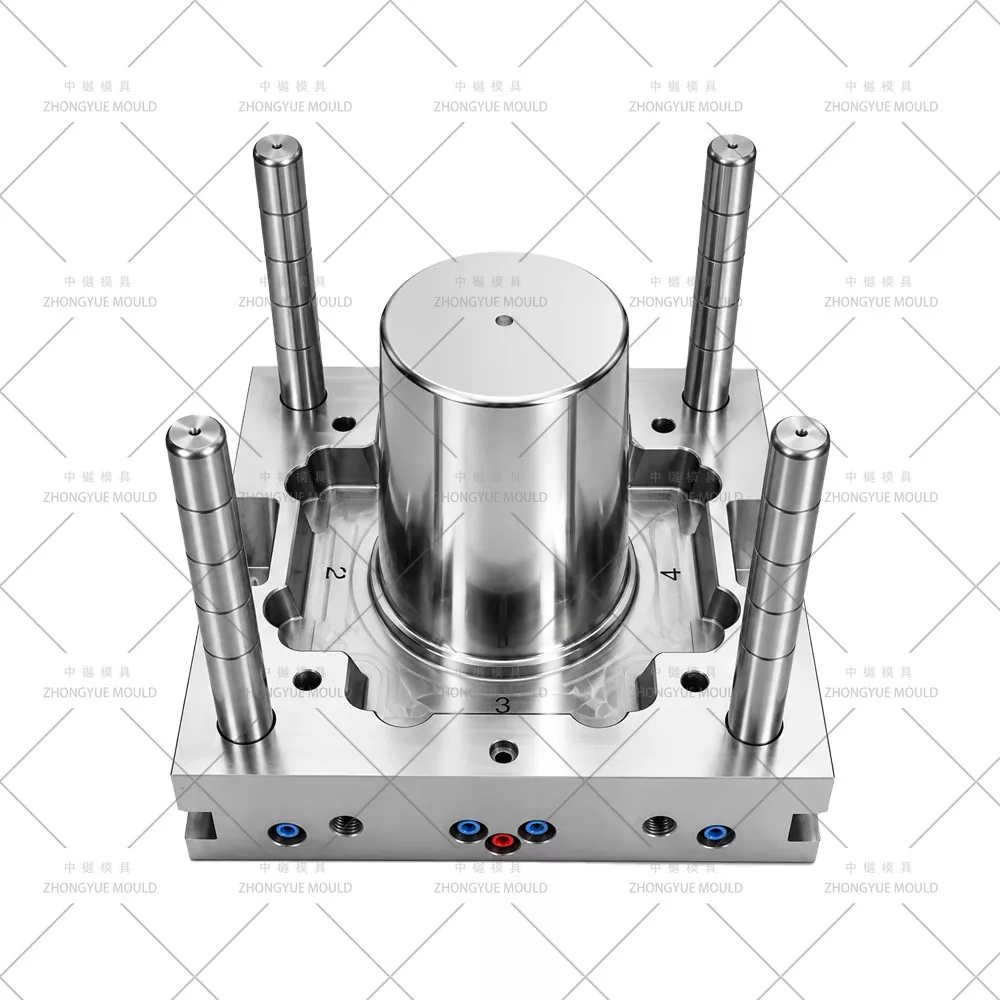

ঘনকেন্দ্রিক বাণীয় কুলিং + কেন্দ্রীয় BeCu সন্নিবেশ— গহ্বরের অর্ধেকের মধ্যে Ø10-12 মিমি বালাকার জলের লাইন(গুলি) + কোর দিয়ে গভীর-গর্ত ব্যাফেল + দ্রুততম তাপ নিষ্কাশনের জন্য নীচের ব্যাসার্ধে BeCu (বেরিলিয়াম কপার) কোর সন্নিবেশ; ΔT ≤ 3–4℃ ইনলেট–আউটলেট; চক্র সাধারণত 15-22 সেকেন্ড।
পর্যাপ্ত খোলার স্ট্রোক এবং অ্যান্টি-ভ্যাকুয়াম ডিজাইন— ইজেকশন স্ট্রোক ≥ পণ্যের উচ্চতা + 30–50 মিমি; কোর থেকে গভীর গোলাকার বডি বের করার সময় ভ্যাকুয়াম লক রোধ করতে 0.01-0.02 মিমি ভেন্ট গ্রুভ দিয়ে কোর বের করা হয়; এয়ার-সহায়তা সহ ঐচ্ছিক তাড়াতাড়ি বের করা।
রাউন্ড পিপি জ্যামিতির জন্য সংকোচন ক্ষতিপূরণ— পিপি আইসোট্রপিক সঙ্কুচিত ~1.2-1.8%; গহ্বর ব্যাস আনুপাতিকভাবে বর্ধিত; ওভালিটি নিয়ন্ত্রণ করতে মোল্ডফ্লো-যাচাই করা হয়েছে (Ø220–260mm-এ ≤0.3–0.5mm)।
বেত / বোনা জমিন গহ্বর প্রক্রিয়াকরণ— বাইরের গহ্বর EDM সানক-রিলিফ + VDI 30–42 / Mold-Tech MT ক্যান প্যাটার্ন অ্যাসিড এচ; খসড়া কোণ ≥2–2.5° (টেক্সচার গভীরতার জন্য বেস 1.5° + 0.5–1°) টেক্সচার্ড বিভক্ত গহ্বরে আটকে থাকা রোধ করার জন্য।
স্ট্যান্ডার্ড ক্যাভিটি কাউন্ট— প্রধান 10L রাউন্ড বডি: একক গহ্বর (1×1) — বিভক্ত গহ্বর + স্লাইডগুলি বহু-গহ্বরকে অব্যবহারিক করে তোলে; ঢাকনা / ভিতরের বালতি: সুষম উৎপাদন অনুপাতের জন্য 2-গহ্বর বা 4-গহ্বর।
প্রকল্প কিক-অফ এবং DFM পর্যালোচনা— দেয়ালের পুরুত্ব (2.0–2.8mm টাইপ।), বেতের টেক্সচার ড্রাফ্ট (টেক্সচার্ড বিভক্ত গহ্বরে মোট ≥2–2.5°), স্লাইডার কোণ/হস্তক্ষেপ চেক, গেটের অবস্থান (নীচ-কেন্দ্রের পিন-পয়েন্ট বনাম রিম সাব-গেট) এবং প্রয়োজনীয় খোলার স্ট্রোক (≥2) বিশ্লেষণ করুন; ওভালিটি/ওয়ার্প এড়ানোর জন্য উন্নতির পরামর্শ দিন।
ছাঁচ নকশা অনুমোদন (3D)— স্প্লিট-ক্যাভিটি সংজ্ঞা সহ সম্পূর্ণ সমাবেশ, 4-8 ছোট স্লাইডার/স্প্লিট-রিং মোশন, ঘনীভূত কুলিং লেআউট, নীচের পিন-পয়েন্ট রানার এবং ডিগেটিং ডিজাইন, কোরের উপর ভেন্ট গ্রুভস।
যথার্থ যন্ত্র— হাই-স্পিড CNC রাফ/ফিনিশ ক্যাভিটি অর্ধেক, অ্যানুলার কুলিং এবং সেন্ট্রাল ব্যাফেলের জন্য ডিপ-হোল ড্রিলিং, বেতের বুনন রিলিফের জন্য সোডিক/চারমিলেস ইডিএম, অ্যাসিড এচিং/টেক্সচার প্রয়োগ, H13 স্লাইড নাইট্রাইডিং এবং হ্যান্ড-ফিটিং।
সমাবেশ এবং T1 ট্রায়াল- ইন-হাউস ইনজেকশন মেশিনে চালান; ওভালিটি চেক করুন, বেতের রিলিফ রিলিজ, গেট ভেস্টিজ, কুলিং সাইকেল; সাপ্লাই ট্রায়াল ভিডিও + নমুনা অংশ + মাত্রিক চেক।
সংশোধন ও চূড়ান্ত অনুমোদন— ফাইন-টিউন স্লাইডার টাইমিং/ভেন্ট যদি প্রয়োজন হয়; ছাঁচ ম্যানুয়াল এবং খুচরা যন্ত্রাংশ তালিকা (স্লাইডার স্প্রিংস, ইজেক্টর পিন, স্প্রু পুলার) সহ ফিউমিগেশন-মুক্ত ক্ষেত্রে জাহাজ।
বিক্রয়োত্তর সমর্থন- 1-বছরের ছাঁচের ওয়ারেন্টি, অ-মানুষের তৈরি ক্ষতির জন্য বিনামূল্যে খুচরা যন্ত্রাংশ, দূরবর্তী প্রযুক্তিগত নির্দেশিকা।
সমৃদ্ধ পরিবারের ছাঁচ অভিজ্ঞতা— বৃত্তাকার/বর্গাকার বেতের ঝুড়ি, ক্রেট, চেয়ার, স্টোরেজ বাক্স এবং ঘরে তৈরি ডাস্টবিনের ছাঁচ
ইন-হাউস ডিএফএম পর্যালোচনা— ইস্পাত কাটার আগে স্প্লিট-ক্যাভিটি স্লাইডার কোণ, গেট এবং এককেন্দ্রিক কুলিং অপ্টিমাইজ করুন; ঢাকনা/লাইনারের জন্য মাল্টি-ক্যাভিটি লেআউটের পরামর্শ দিন
বেত / বোনা টেক্সচার + স্প্লিট-গহ্বরের দক্ষতা— EDM ত্রাণ + VDI / MT বেতের প্যাটার্ন; স্টিকিং রোধ করতে টেক্সচারযুক্ত বিভক্ত মুখের উপর সঠিকভাবে গণনা করা খসড়া
কঠোর QC এবং স্বচ্ছ অগ্রগতি- সাপ্তাহিক মেশিনিং ফটো, চালানের আগে T1 নমুনা অনুমোদন
এক্সপোর্ট এক্সপেরিয়েন্স- ছাঁচ ইউরোপ, উত্তর আমেরিকা, দক্ষিণ আমেরিকা, দক্ষিণ-পূর্ব এশিয়া, মধ্য প্রাচ্যে পাঠানো হয়েছে
1-বছরের ছাঁচের ওয়ারেন্টি + খুচরা যন্ত্রাংশ সরবরাহ (স্লাইডার স্প্রিংস, পিন, সিল)
প্রশ্ন: কেন একটি বৃত্তাকার বেত বিন ছাঁচে বিভক্ত গহ্বর এবং স্লাইডের প্রয়োজন হয়, একটি সাধারণ গোল বালতির বিপরীতে?
উত্তর: সিমুলেটেড বেত/বুনা পরিধির আন্ডারকাট রিলিফ তৈরি করে। একটি সাধারণ দুই-প্লেট খোলা-বন্ধ ছাঁচ মূল অংশটিকে লক করবে। আমরা প্রধান অর্ধেক খোলার আগে বোনা ত্রাণ প্রত্যাহার করার জন্য 4-8টি ছোট কোণযুক্ত স্লাইড বা একটি ভেঙে পড়া স্প্লিট-রিং সহ একটি দুই-অর্ধেক বিভক্ত গহ্বর ডিজাইন করি — টেক্সচারযুক্ত পৃষ্ঠটি ছিঁড়ে না দিয়ে পরিষ্কার ধ্বংস করার অনুমতি দেয়।
প্রশ্ন: আপনি কোন গেটটি সুপারিশ করেন — নীচের কেন্দ্র পিন-পয়েন্ট বা রিম সাবমেরিন গেট?
উত্তর: গোলাকার বডি এবং ন্যূনতম ওয়েল্ড লাইনে সর্বোত্তম ফিল সিমেট্রির জন্য, আমরা নীচে-কেন্দ্রের পিন-পয়েন্ট গেট (অটো-ডিগেটিং) সহ একটি তিন-প্লেট ছাঁচ পছন্দ করি। যদি গ্রাহকের প্রেসে থ্রি-প্লেটের ক্ষমতা না থাকে, তাহলে আমরা ভেতরের উপরের ফ্ল্যাঞ্জে একটি সাবমেরিন গেট ডিজাইন করি, যা বেতের বাইরের মুখ থেকে লুকানো থাকে।
প্রশ্ন: আপনি কীভাবে পিপি রাউন্ড বিনে ডিম্বাকৃতি (আউট-অফ-রাউন্ড) নিয়ন্ত্রণ করবেন?
উত্তর: ব্যাসের উপর PP সঙ্কোচন (~1.2–1.8%) সঠিকভাবে ক্ষতিপূরণ দিয়ে, সুষম শীতলকরণ (এককেন্দ্রিক বালাকার চ্যানেল + BeCu) ডিজাইন করে, এমনকি ক্ল্যাম্প বল নিশ্চিত করে এবং মোল্ডফ্লো দিয়ে যাচাই করে। একটি Ø220–260mm বিনে লক্ষ্য ডিম্বাকৃতি ≤0.3–0.5mm।
প্রশ্ন: একটি উদ্ধৃতি জন্য আপনি কি প্রয়োজন?
A: 2D অঙ্কন (PDF/DWG) + 3D মডেল (STP/IGS/X_T) অথবা মাত্রার টীকা সহ পরিষ্কার পণ্যের ফটো (Ø উপরে/নীচ, উচ্চতা, প্রাচীরের বেধ, ওজন), বার্ষিক আয়তন, ঢাকনা/লাইনারের জন্য পছন্দের গহ্বর নম্বর (2×1 ইত্যাদি), এবং টেক্সচার নমুনা/ফটো যদি পাওয়া যায়। এছাড়াও আমাদের আপনার ইনজেকশন মেশিন টাই-বার স্থান এবং সর্বোচ্চ খোলার স্ট্রোক বলুন.
আপনার 10L রাউন্ড বেতের ডাস্ট বিন 2D অঙ্কন + 3D মডেল (বা মাত্রা সহ নমুনা ফটো) এবং প্রকল্পের প্রয়োজনীয়তা পাঠান। ZHONGYUE MOLD 24-48 কাজের ঘন্টার মধ্যে একটি বিনামূল্যে DFM পর্যালোচনা + আনুষ্ঠানিক উদ্ধৃতি প্রদান করবে।
আপনার সার্কুলার বোনা বেত / রাউন্ড ট্র্যাশ ক্যান ইনজেকশন ছাঁচ প্রকল্প শুরু করতে এখনই আমাদের সাথে যোগাযোগ করুন!
